С помощью нашей инструкции по разборке Huawei Ascend P6, вы сможете полностью разобрать свой телефон для замены аккумуляторной батареи, разбитого дисплея или другого компонента, который вышел из строя за время эксплуатации. Для разборки вам понадобятся такие инструменты: отвертка, пинцет, острый тонкий ножик, пластиковая лопатка или spudger, медиатор и фен для снятия дисплея телефона. Для сборки не забудьте купить клей, чтоб приклеить дисплей.

На первом шаге нам нужно, на левом торце телефона, повернуть и потянуть на себя штифт и извлечь его из разъема для наушников.





Далее, ключом извлеките два лотка с SIM картами.





Сильно надавите на черную пластиковую панель в нижней части телефона. Возможно понадобится острый тонкий предмет, чтоб забраться под пластик.

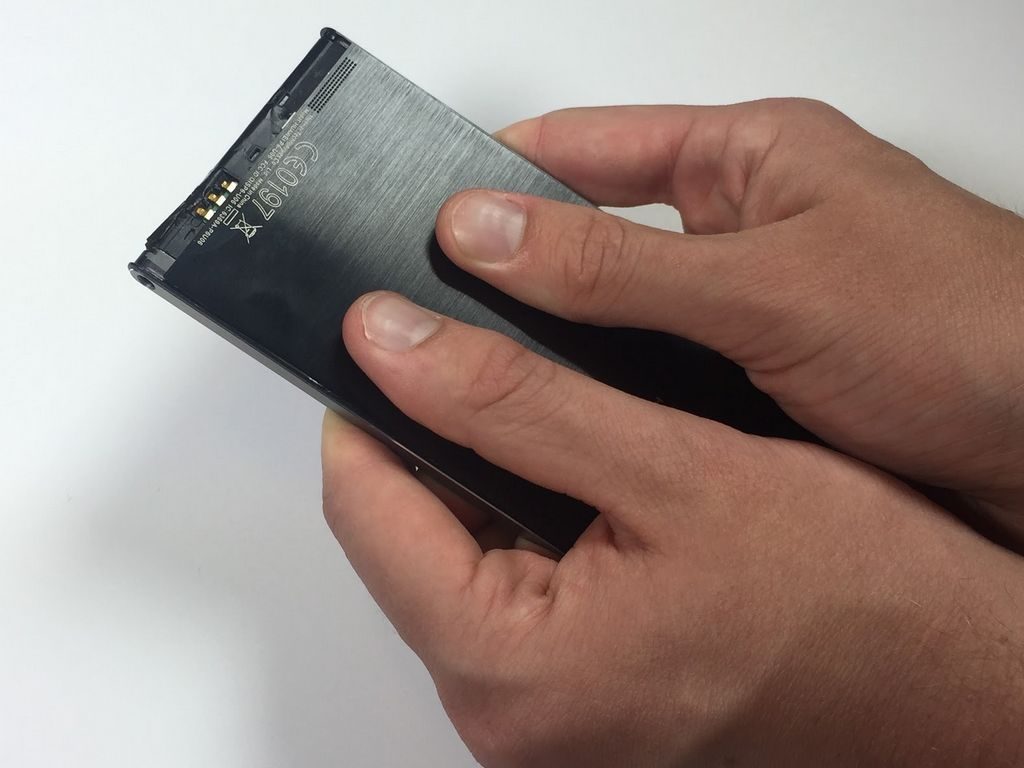

Поверните телефон на 180 градусов, так чтоб нижняя часть была обращена вверх. Надавите двумя большими пальцами на заднюю крышку. Поднимите заднюю крышку, в правом верхнем углу, и снимите ее с телефона.





Открутите следующие винты крепления материнской платы к рамке телефона:

  • пять 2 мм крестообразных винта
  • два 2,5 мм крестообразных винта







Нажмите вниз желтую пластиковую накладку, в верхней части аккумуляторной батареи, и открутите два 2,5мм  крестообразных винта.





Используйте пластиковую лопатку или тонкий конец инструмента spudger, чтоб снять защитную пластину с материнской платы телефона.







Отключите разъем антенны в верхней части, при сборке нужно нажать на разъем до щелчка, это означает, что вы правильно его подключили.







Переходим к нижней части телефона, отключаем два разъема, первый, который слева это разъем дисплея, второй, справа это разъем наушников.

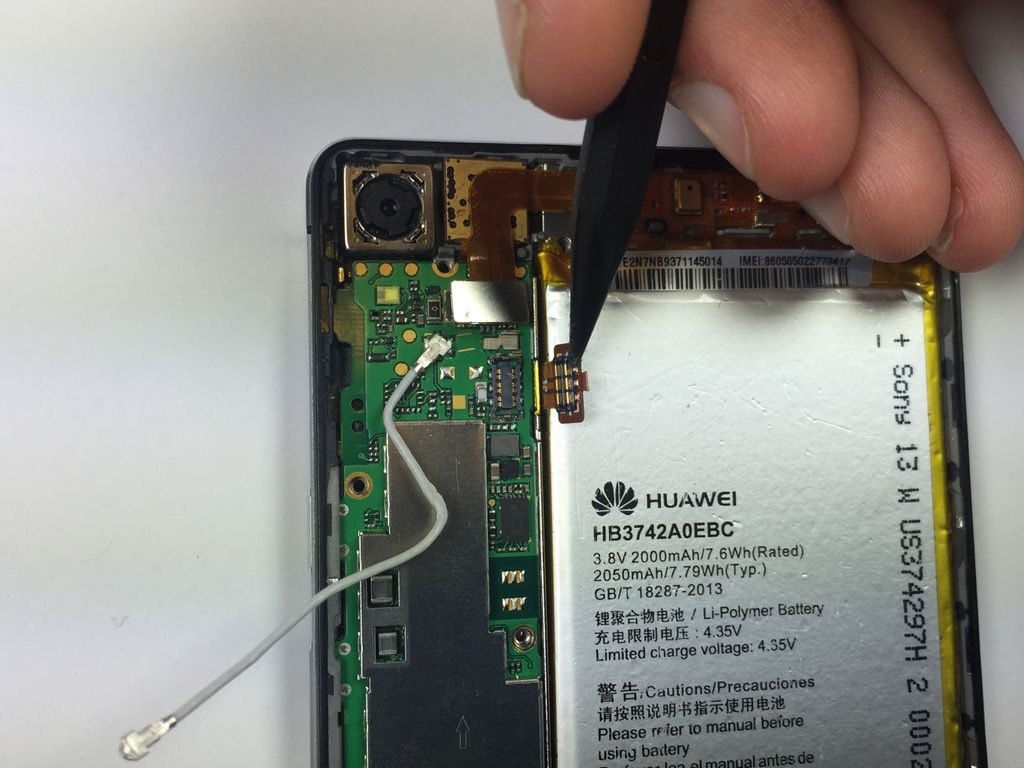

Используйте пинцет или инструмент spudger, чтоб отключить два разъема:

  • разъем шлейфа микро USB
  • разъем шлейфа аккумуляторной батареи







Далее, возьмите пластиковую лопатку и приподнимите в нижней части аккумуляторную батарею, она приклеена к рамке телефона небольшим количеством клея и возможно вам надо будет размягчить его феном. Делайте все аккуратно, не сломайте батарею, даже если есть новая на замену, потому что в ней содержатся токсичные, легковоспламеняющиеся химикаты, которые могут повредить телефон.





Открутите два 2мм крестообразных винта с металлической пластинки.





Металлическим  острым инструментом или острым ножиком оторвите пластинку от рамки телефона.







Можете снять металлическую пластинку вместе со шлейфом.



Пинцетом вытяните резиновую заглушку в верхней части телефона.







Для того чтоб снять материнскую плату надо вытянуть с рамки телефона вибромотор, при этом не повредите два провода красный и черный, иначе вам надо будет их обратно припаять.



После того как вытяните вибромотор, можете снять материнскую плату, осторожно приподняв ее в нижней правой части.

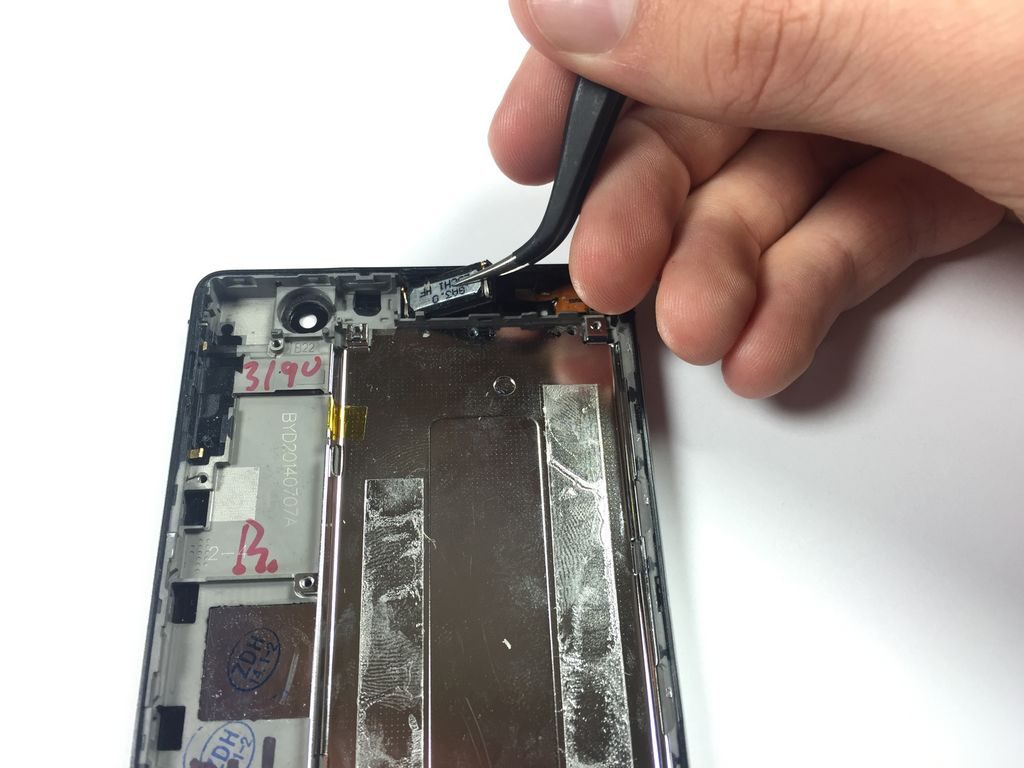

Если нужно, можете снять вверху разговорный динамик, используя для этого пинцет. Крепится он к рамке телефона небольшим количеством клея.

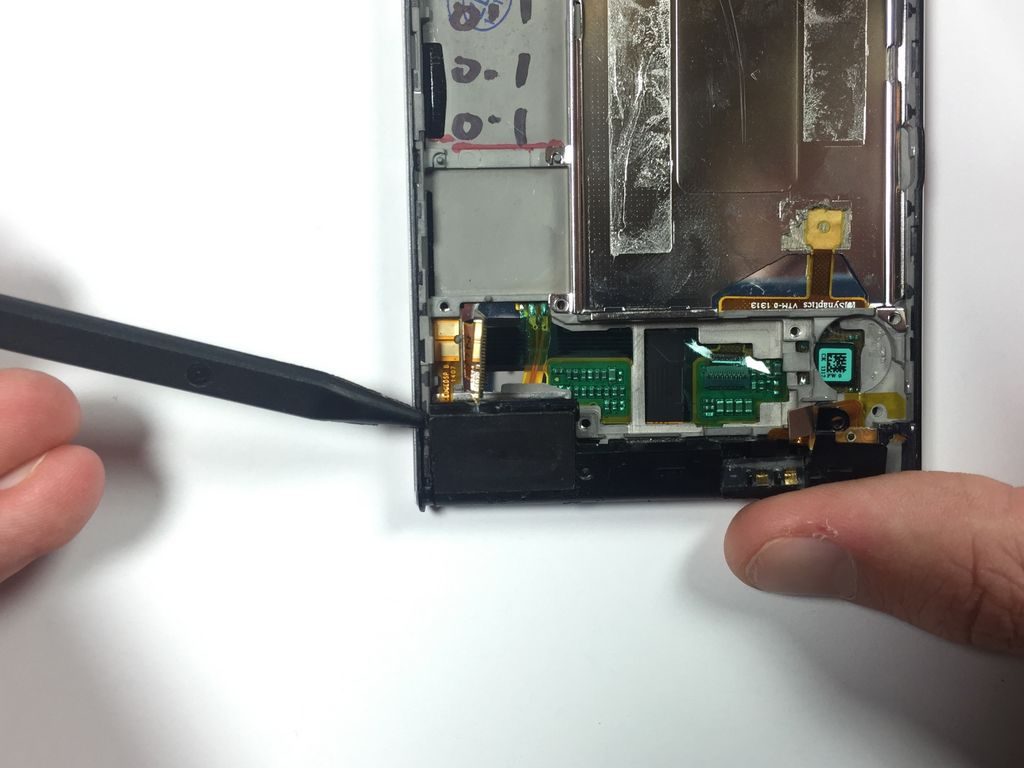

В нижней левой части телефона отогните пластиковую крышку.





Для того чтоб разделить дисплей и рамку телефона, для начала надо освободить небольшой шлейф, который приклеен клеем.





Теперь нам понадобится фен, чтоб ослабить клей, которым приклеен дисплей к рамке телефона. Не грейте сильно в нижней части, так как можете расплавить находящуюся там пластиковую панельку.



После разогрева всей поверхности дисплея, возьмите острый ножик и начните отделять его от рамки телефона. Начинайте это делать с нижней части, там легче проникнуть между дисплеем и рамкой, после этого отделите дисплей по всему периметру.





Как только вы почувствуете, что ослабили весь клей под дисплеем, аккуратно начните отделять его от нижней части телефона. При снятии дисплея, шлейфы надо будет продвинуть в щели на рамке. После этого очистите клей с рамки телефона и при сборке используйте новый клей.




Разборка Huawei Ascend P6 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах!
