Разборка iPhone 5

12.12.2014 10:53
35933
9

Наша полная инструкция по разборке iPhone 5, поможет вам быстро и легко разобрать телефон для замены разбитого дисплея, кнопки Home, динамика, микрофона или другого компонента, который сломался за время эксплуатации.

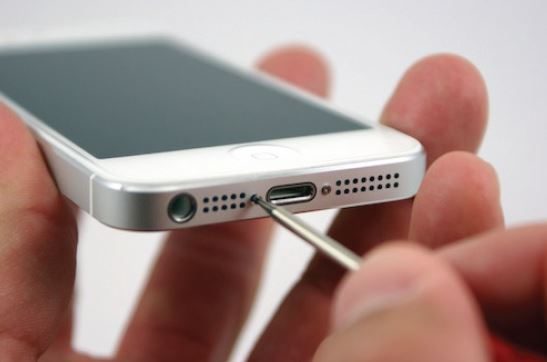

Открутите два винта pentalobe, которые находятся на нижнем торце телефона.

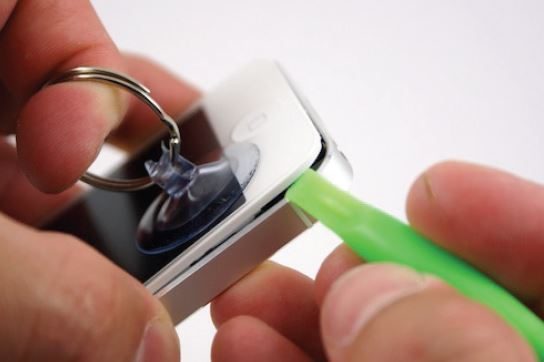

Поместите присоску на дисплей возле кнопки Home. Используйте пластиковую лопатку или медиатр, чтобы отделить дисплей от корпуса iPhone 5. Легонько потяните за присоску, так, чтоб между дисплеем и корпусом образовалась щель, в которую можно будет вставить пластиковую лопатку или медиатр.



Работая пластиковой лопаткой по всему периметру, отделите дисплей от корпуса полностью.

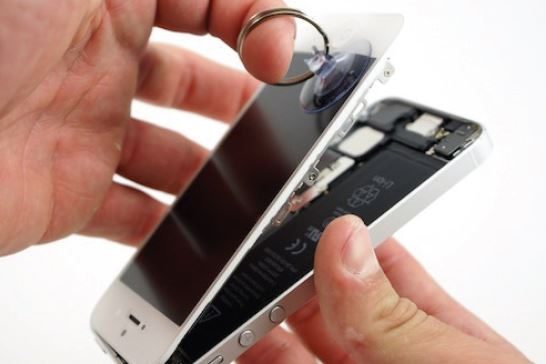

Отогните дисплей вверх на 90 градусов и у вас откроется доступ к металлической защите шлейфа. Открутите на защите три маленьких винта Phillips (# 00) и снимите защиту.

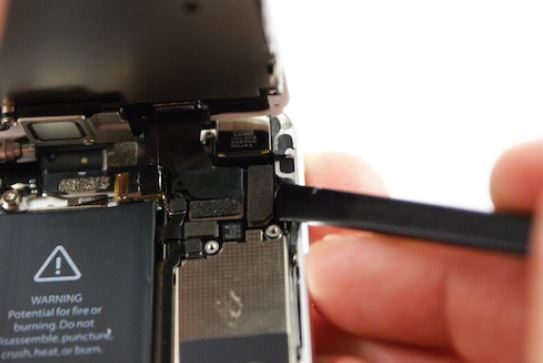

Далее нам потребуется инструмент spudger или пинцет с изогнутыми краями, для того чтоб отключить несколько разъемов. Первым отключите разъем фронтальной камеры и шлейф дисплея.



Разъем шлейфа дисплея находятся недалеко от самого дисплея.



После того как вы отключите разъем дисплея, можете отложить корпус в сторону и заняться разборкой компонентов находящихся на рамке дисплее.



Открутите два маленьких винта Phillips (# 00), которыми крепится динамик к рамке дисплея.



Используя пластиковый spudger, отключите разъем фронтальной камеры и разъем шлейфа дисплея.

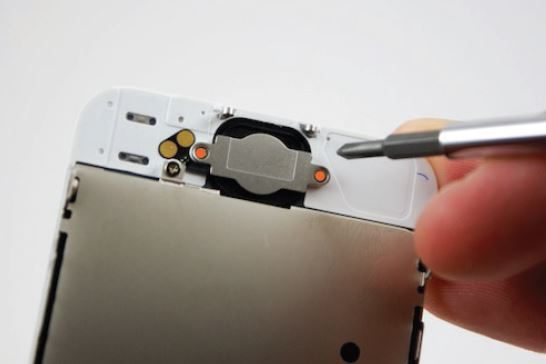

Открутите два винта Phillips (# 00), для того чтоб снять с рамки дисплея кнопку Home.

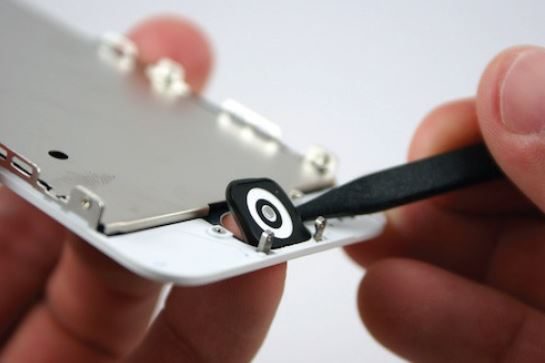

Сама кнопка Home крепится к рамке небольшим количеством клея, используйте инструмент spudger, чтоб подцепить и вытянуть ее.

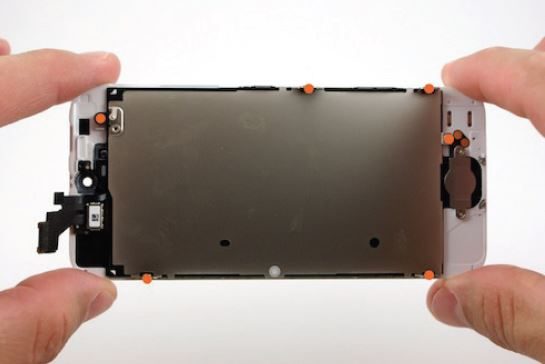

Открутите шесть маленьких винтов Phillips (# 00), которые крепят жидкокристаллический экран с дисплеем в сборе.
После того, как открутите винты, снимите защиту экрана.



Далее переходим к корпусу телефона и снятию аккумуляторной батареи. Для этого, открутите три маленьких винта Phillips (# 00), которыми крепится металлическая защита шлейфа батареи.



Используя инструмент spudger приподнимите и отсоедините разъем батареи от материнской платы.



Теперь можно потянуть за пластиковый язычок батареи и вытянуть ее из корпуса.

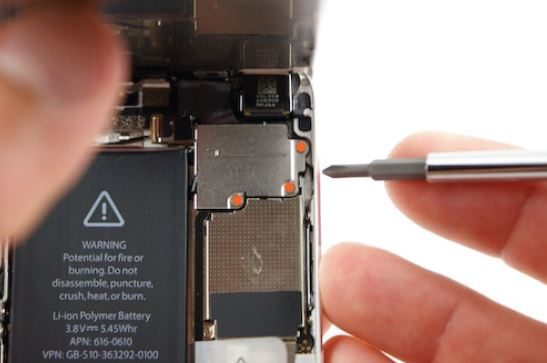

Открутите два маленьких винта Phillips (# 00), которые крепят металлическую скобу защиты материнской платы.



В течение следующих нескольких шагов, будет использоваться spudger для отсоединения нескольких разъемов. Это позволит вам снять материнскую плату. Сначала снимите светодиодную вспышку с материнской платы, потянув ее вверх и в сторону от корпуса.

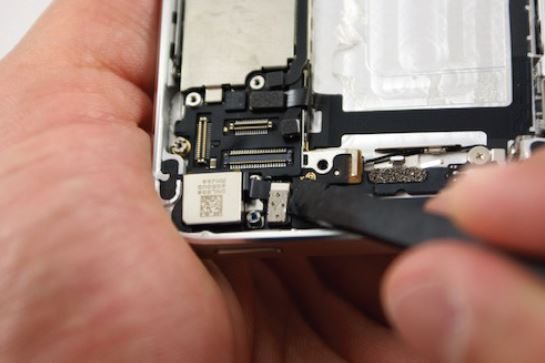

Следующий разъем, это аудио контроль громкости,

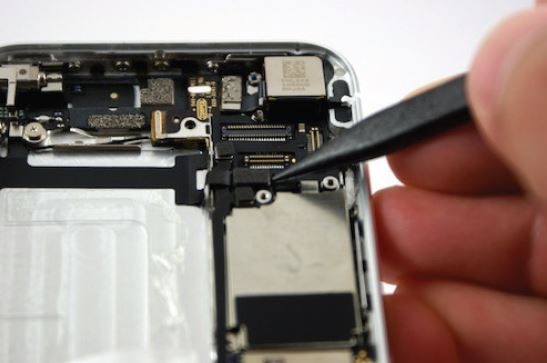

Рядом отключите еще один такой же маленький разъем.

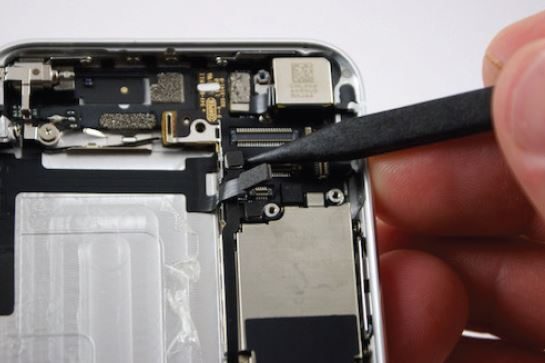

После двух разъемов аудио контроля громкости находится еще один мелкий разъем, который так же нужно отключить.



В нижней части материнской платы находится разъем порта.



Отключите один разъем первой антенны, как показано на фото ниже.



Перед снятием материнской платы, снимите специальной или обычной скрепкой лоток SIM карты.

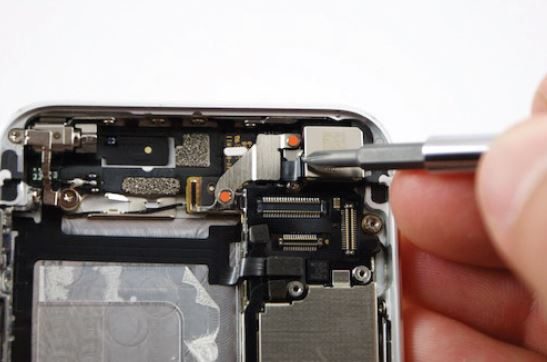

Открутите два винта Phillips (# 00) с внутренней стороны в верхней части корпуса.



Открутите два маленьких винта Phillips (# 00) и три винта для которых потребуется тонкая, плоская отвертка.



Отключите разъем второй антенны, после чего можно снять материнскую плату с корпуса.

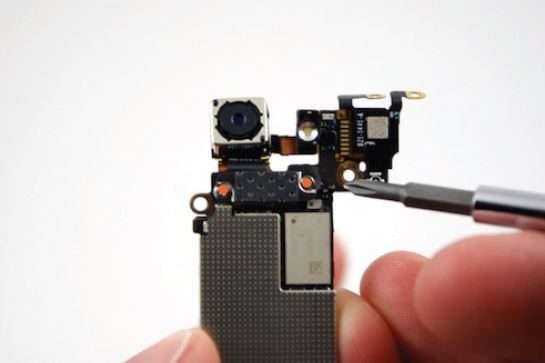

Открутите два винта Phillips (# 00), которыми крепится задняя камера к материнской плате.

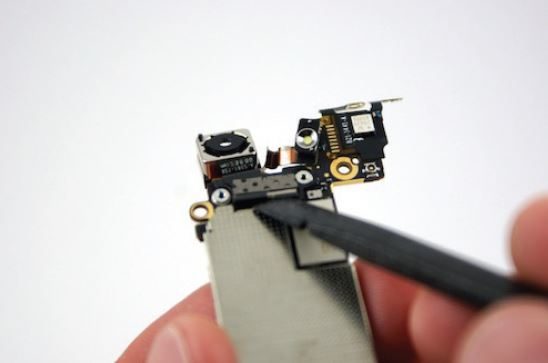

Используя spudger осторожно приподнимите подключение и снимите заднюю камеру с материнской платы.

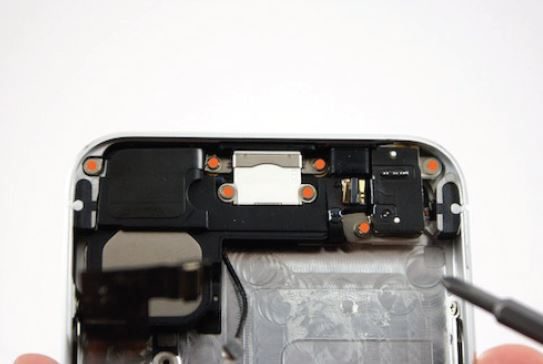

Открутите семь маленьких винтов Phillips (# 00) для того чтоб снять блок динамика и датчик света с корпуса телефона.

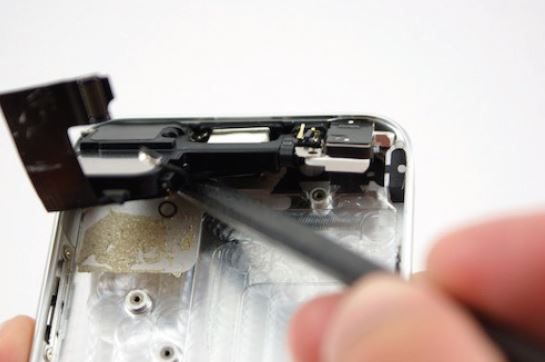

Используйте плоский конец инструмента spudger, чтоб снять блок динамика и датчик света, которые кроме винтов крепятся к корпусу небольшим количеством клея.

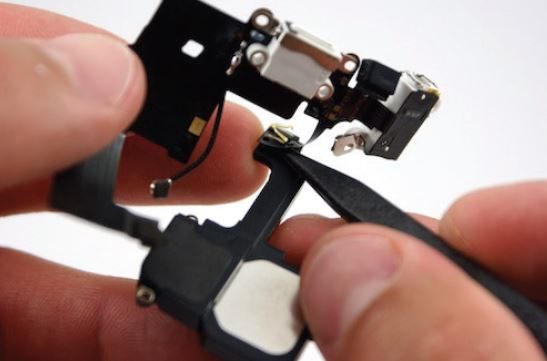

Блок динамика с датчиком света, между собой также крепятся небольшим количеством клея. Если вам нужно заменить один из этих компонентов, тогда разъедините их.



Чтоб снять вибромоторчик с корпуса, открутите три маленьких винта Phillips (# 00), как показано на фото ниже.



Чтобы добраться до кнопки громкости, нужно сначала снять WiFi и Bluetooth антенны с корпуса, для этого открутите три винта Phillips (# 00).



После того как открутите винты, инструментом spudger вытяните WiFi и Bluetooth антенны с корпуса телефона.

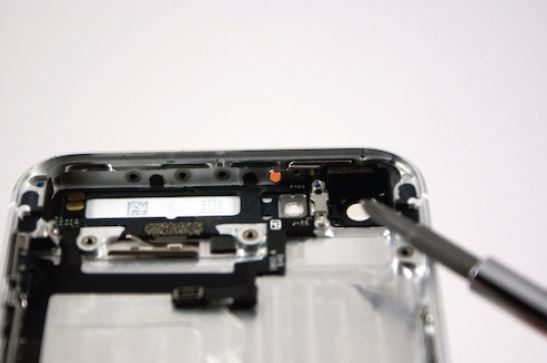

И наконец, открутите последний крестообразный винт, для доступа к кнопке громкости и кнопке питания.



Используя инструмент spudger снимите кнопки питания и громкости вместе со шлейфом на котором они закреплены.



Для сборки телефона произведите всю процедуру в обратном порядке.


Разборка iPhone 5 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах!
