Разборка LG G3

22.10.2015 12:50
6191
6

Полная инструкция с фотографиями по разборке LG G3, с помощью которой вы сможете разобрать телефон для замены вышедшего из строя компонента и после этого, следуя инструкции в обратном порядке, собрать телефон обратно. Для разборки вам потребуется: крестовая отвертка; пластиковая лопатка или spudger; фен, чтоб размягчить клей; присоска и конечно же прямые руки, растущие из правильного места.

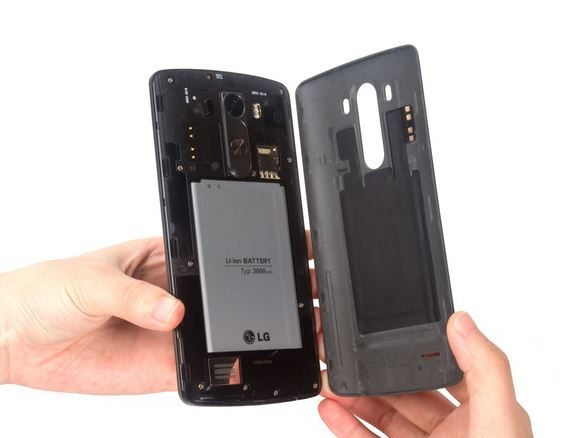

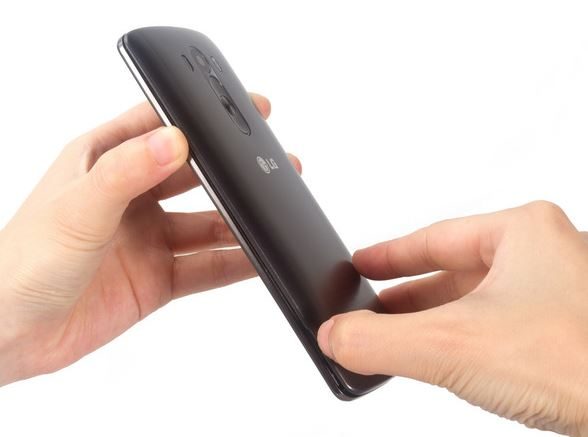

Первым шагом нам надо снять заднюю крышку, снимается она легко, достаточно поддеть ее ногтем.

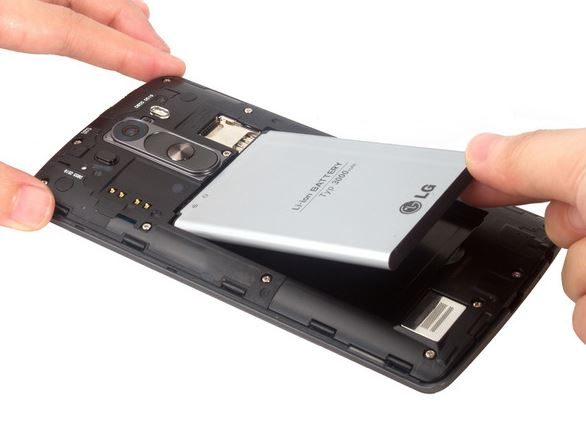

Снимаем аккумуляторную батарею, благо она здесь просто вынимается, не приклеена и не привинчена как в некоторых других телефонах.

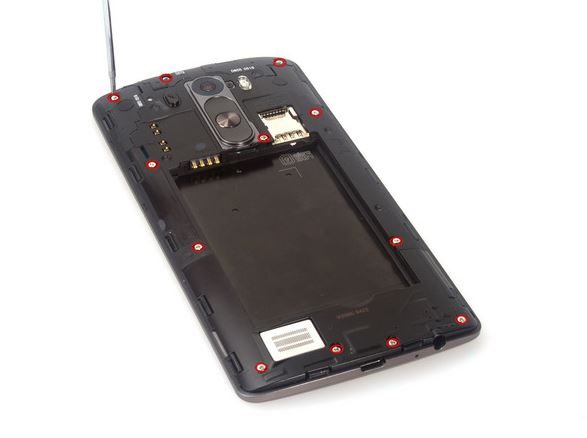

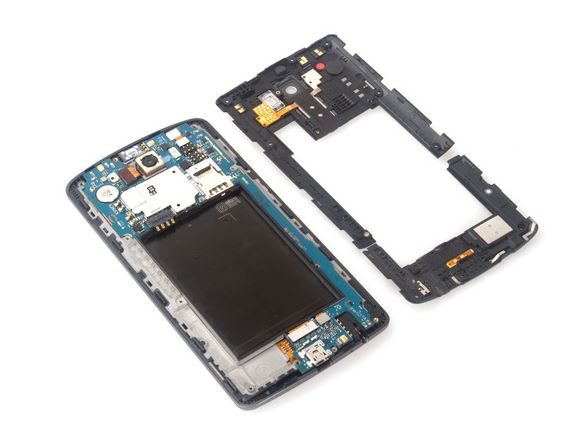

Откручиваем двенадцать винтов, чтоб снять заднюю рамку телефона.

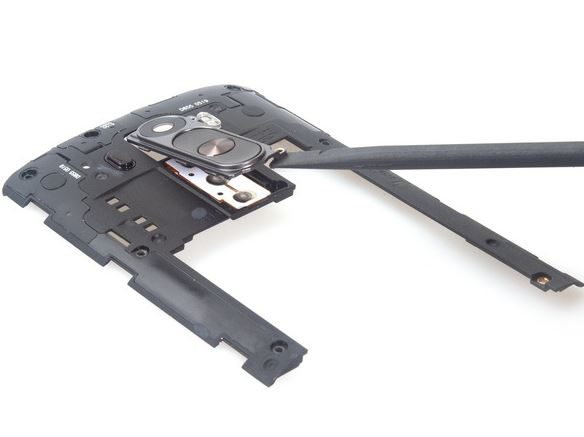

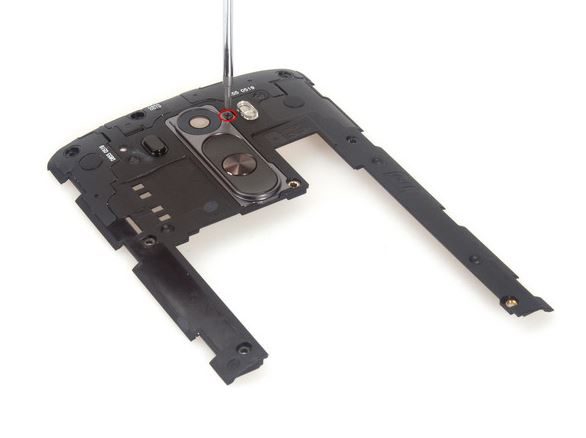

Если нужно, можете снять кнопку с задней части рамки телефона, для этого открутите один винт.

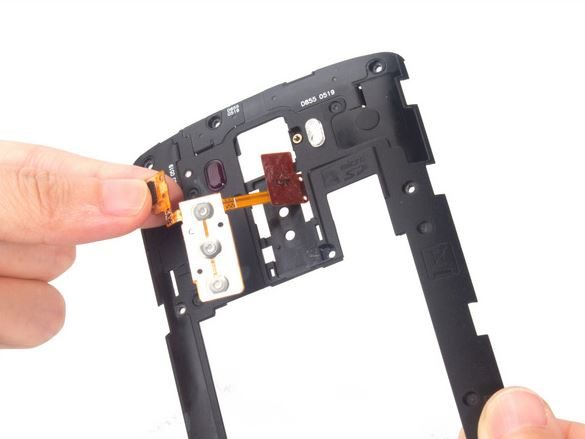

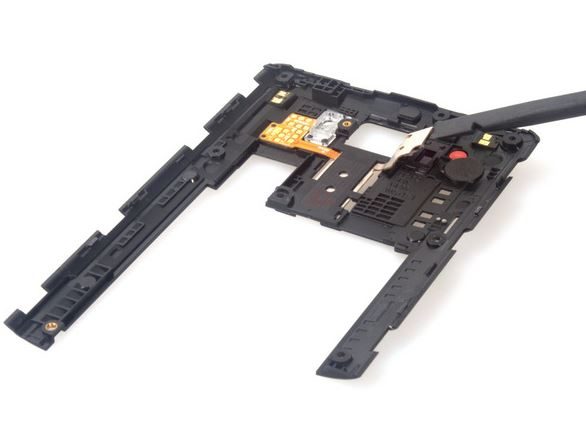

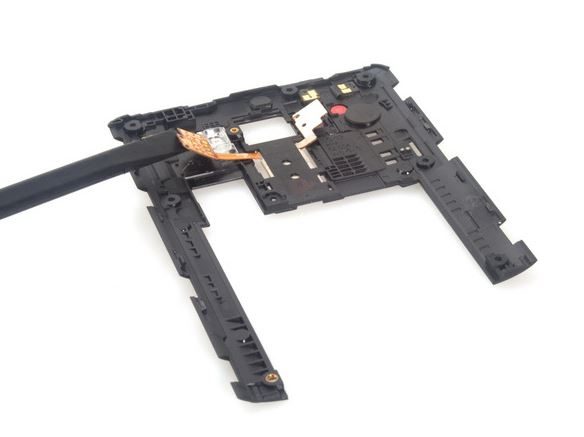

На внутренней стороне рамки нужно отклеить разъемы кнопки, чтоб можно было полностью ее демонтировать.

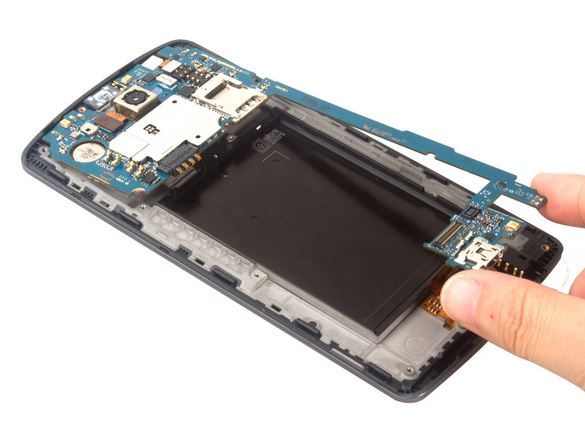

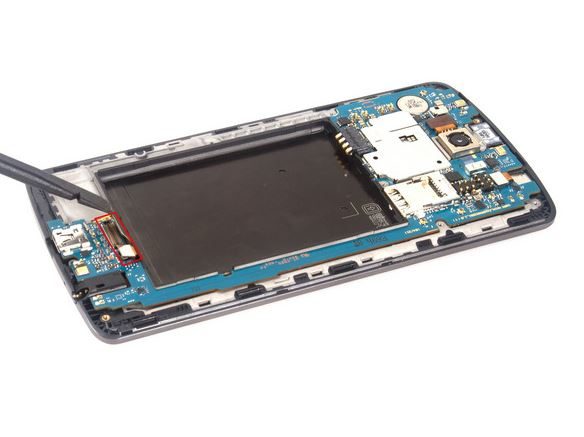

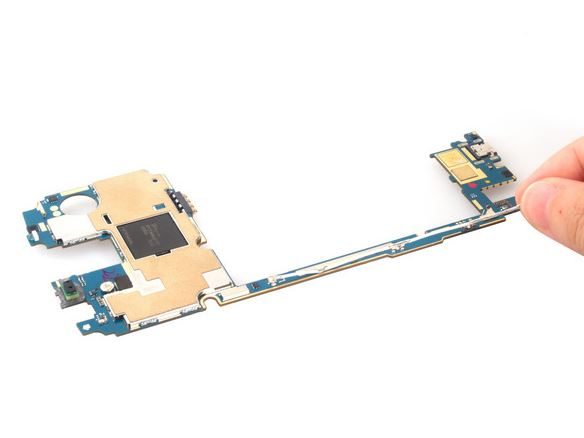

Для того чтоб снять материнскую плату, вам надо всего навсего отключить один разъем.

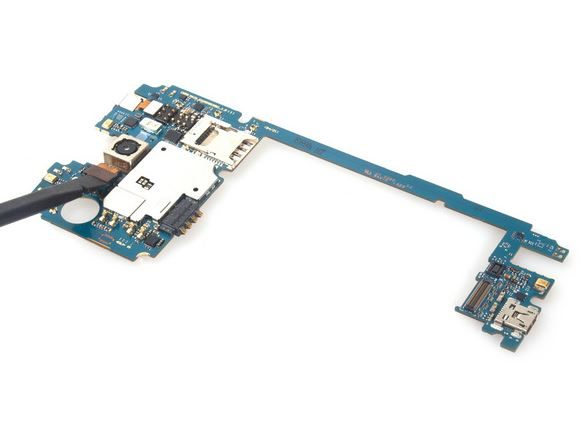

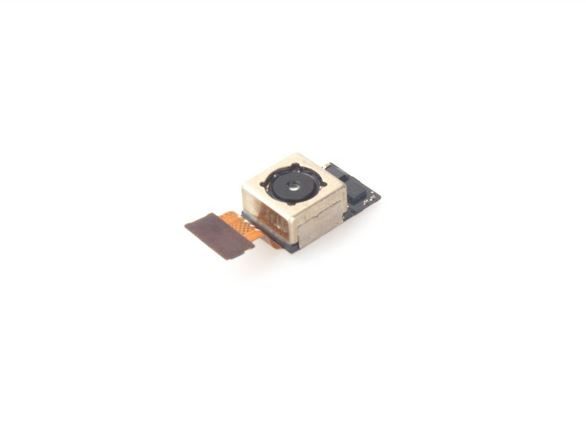

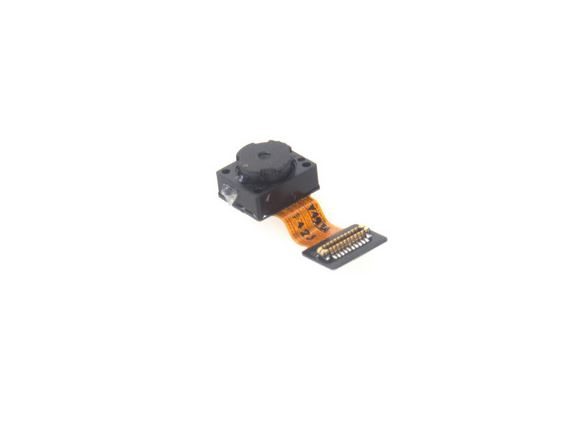

Если требуется, демонтируем с материнской платы заднюю камеру.

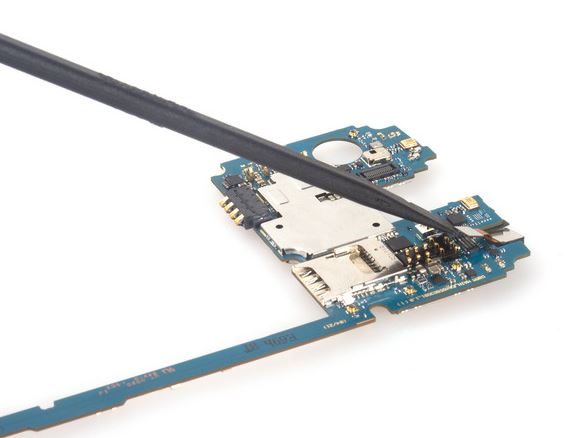

Таким же образом демонтируем с материнской платы фронтальную камеру.





Можно также снять с материнки сигнальный кабель.

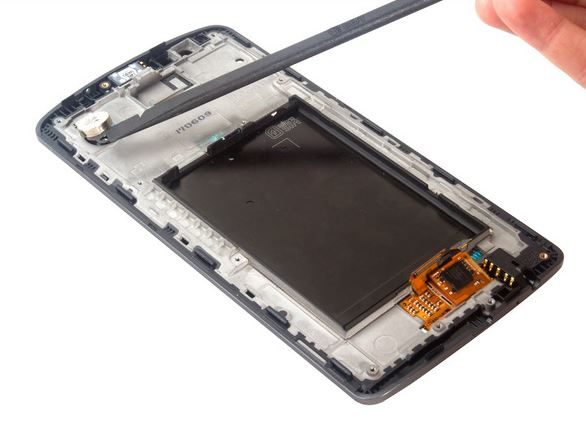

Демонтируем с передней части телефона вибромотор, ну понятное дело если вам надо его заменить.



Снимаем с передней части корпуса телефона разговорный динамик.

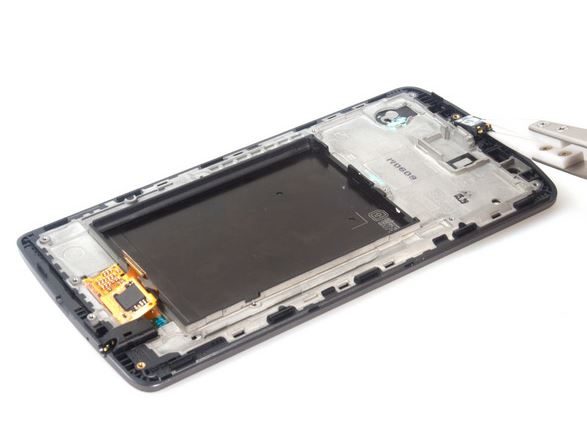

Снимаем разъем для наушников.

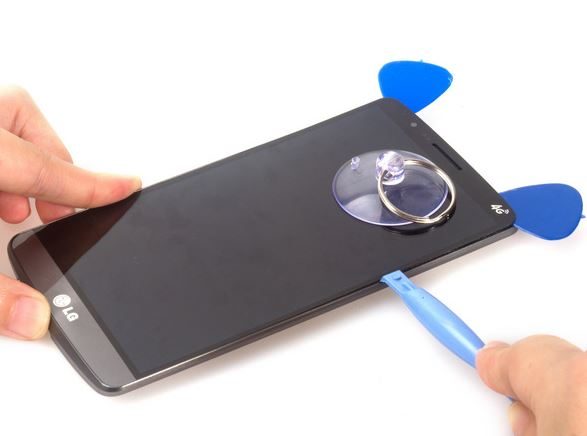

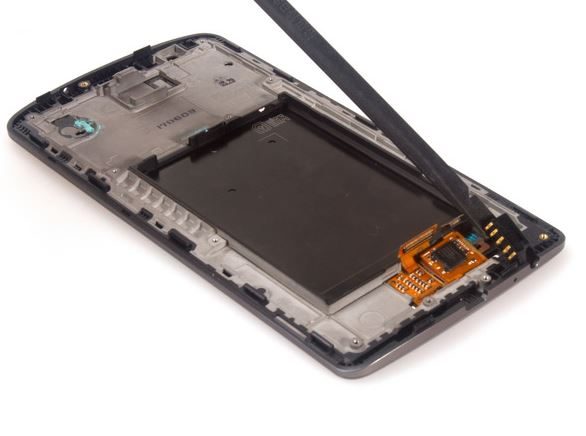

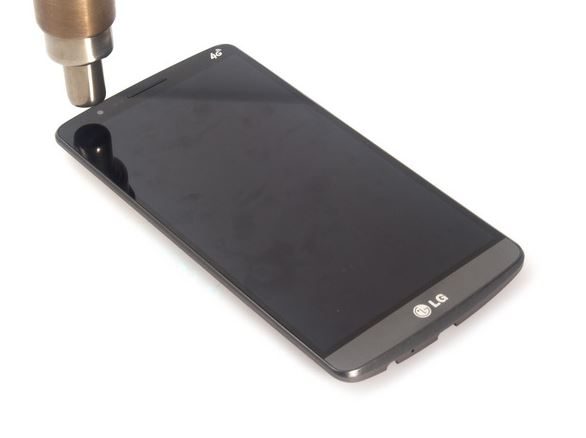

Далее переходим к демонтажу дисплея с рамки телефона, для этого освобождаем разъем и шлейф дисплея от клея, которым он приклеен к рамке, предварительно немного размягчив феном. После этого также феном размягчаем клей, которым приклеен дисплей к рамке. Потом с помощью присоски немного отрываем от рамки и вставляем в образовавшееся отверстие медиаторы, и далее по периметру пластиковой лопаткой отклеиваем дисплей от рамки полностью.

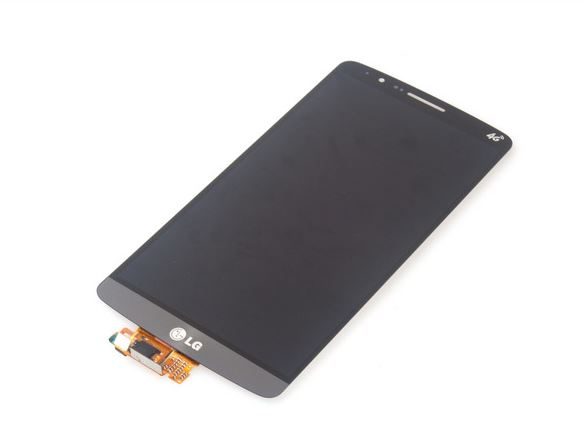

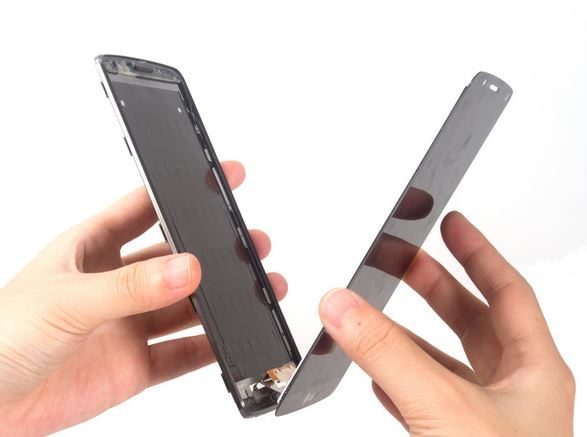

После этих манипуляций можно снять дисплей и на его место аккуратно приклеить новый.

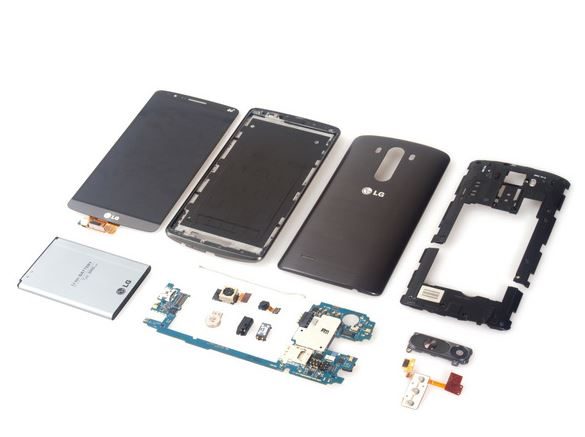

LG G3 в разобранном виде. Вообще разборка LG G3 одна из самых простых, здесь минимум винтов и клея, все основные компоненты находятся на материнской плате.




Разборка LG G3 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах!
