Разборка Meizu M2 mini


Полная инструкция с фотографиями по разборке китайского телефона Meizu M2 mini, с помощью которой вы сможете заменить любой компонент, который вышел из строя за время эксплуатации телефона: разбитый дисплей, аккумуляторную батарею, фронтальную и тыловую камеры, разъем USB Type-c и другие.


Для разборки нам потребуются такие инструменты: пластиковая лопатка или медиатор, пинцет, крестообразная отвертка и фен для замены дисплея. Кроме того, если вам надо заменить дисплей, вам понадобится двухсторонний скотч для того, чтобы приклеить новый дисплей к рамке телефона.



Итак приступим к разборке Meizu M2 mini. Сначала, ключиком или скрепкой извлекаем лоток с SIM картой, далее на нижнем торце телефона откручиваем два винтика. После этого медиатором снимаем заднюю крышку.

Купить дисплей в сборе для Meizu M2 mini

Купить дисплей без рамки для Meizu M2 mini

Купить защитное стекло для Meizu M2 mini

Купить заднюю камеру для Meizu M2 mini

Купить кнопку HOME для Meizu M2 mini

Купить оригинальную аккумуляторную батарею для Meizu M2 mini

Купить оригинальную заднюю крышку для Meizu M2 mini



Теперь крестообразной отверткой откручиваем четырнадцать винтиков, как показано на фото ниже.



Отключаем разъем питания аккумуляторной батареи.



Откручиваем еще один винтик разъема jack 3.5, для того чтоб можно было снять материнскую плату.

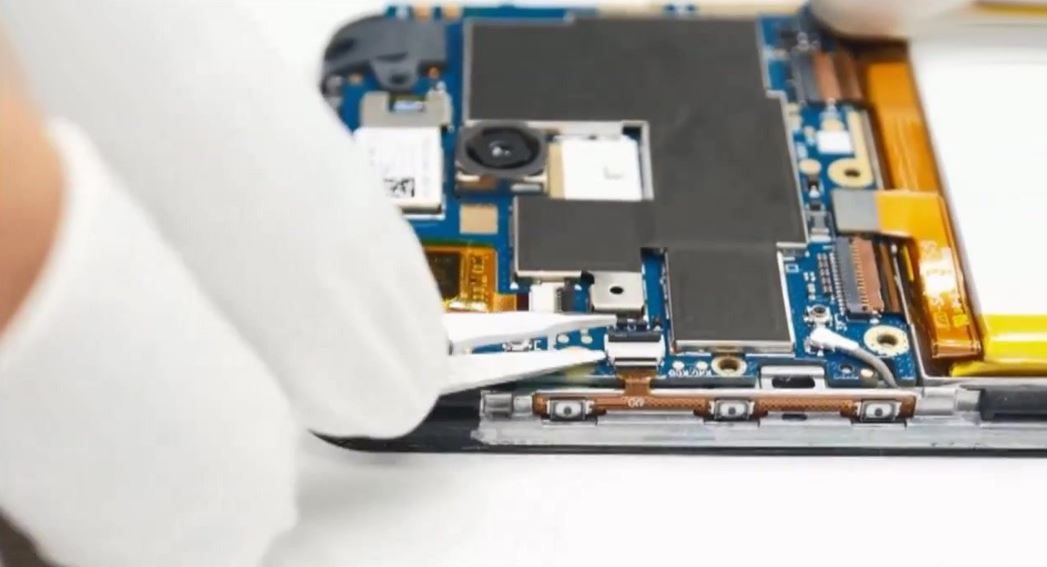

Отключаем разъем шлейфа кнопок громкости.



Осторожно пинцетом отключаем шлейф материнской платы и дисплея.



Отключаем еще один шлейф аккумуляторной батареи, один мы отключили раньше.



Отключаем гибкий кабель антенны с материнской платы.



Все, теперь можно извлечь материнскую плату и аккумуляторную батарею.

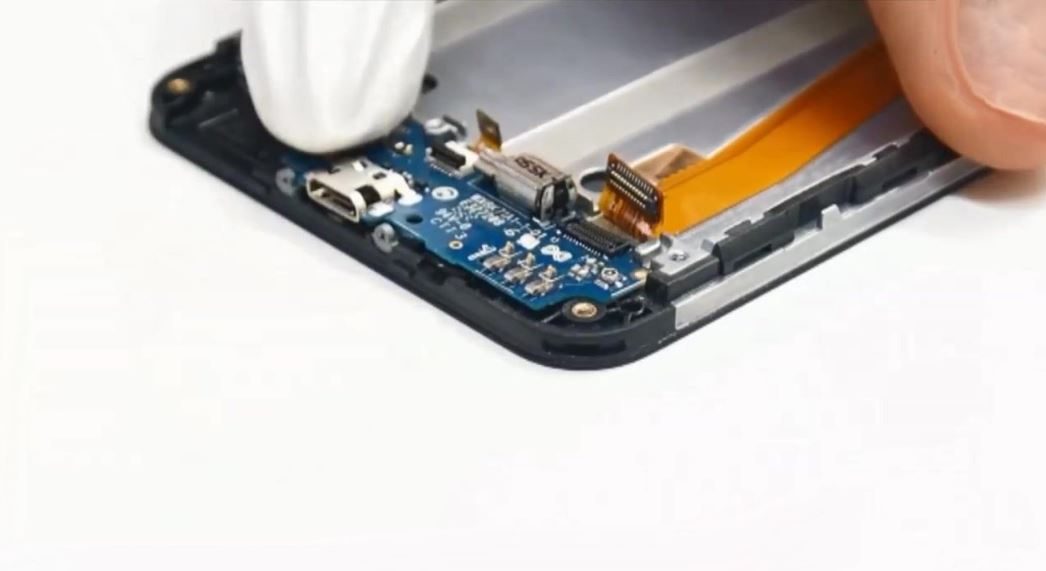

Если нужно, извлекаем нижнюю дополнительную плату с разъемом питания USB Type-c.


Разборка Meizu M2 mini является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах!
