Разборка Nexus 4

27.11.2014 13:31
13320
18

С помощью этой инструкции вы сможете разобрать смартфон LG Nexus 4, для того чтоб заменить сломанный дисплей или любые другие внутренние компоненты, которые могут выйти из строя, за время эксплуатации смартфона.

Разборку смартфона начните со снятия задней крышки. Для этого открутите два винта, которые расположены на торце телефона.



Затем вставьте пластиковый инструмент между задней крышкой и корпусом телефона и двигаясь по периметру отщелкните клипсы удерживающие ее. После этого можно ее снять.



Для снятия аккумуляторной батареи нужно открутить два винта изображенных на фото ниже.



Кроме винтов аккумуляторную батарею еще удерживает небольшое количество клея. Для этого подденьте ее инструментом и не прикладывая лишних усилий снимите ее с клея.



Далее нужно открутить два винта, которые удерживают корпус динамика.

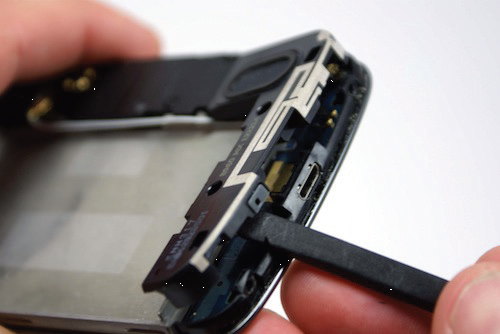

После того как открутите винты, подденьте корпус с динамиком пластиковой подъемной лопаткой и снимите его с корпуса телефона.



Следующим шагом, надо найти и открутить девять винтов для снятия пластиковой защиты платы.



После того как открутите все винты можете смело снимать пластиковую защиту платы.



Дальше нам надо снять разговорный динамик, для этого отсоединяем разъем динамика, как показано на фото ниже.



Далее используя пластиковую подъемную лопатку отключаем от платы разъем  шлейфа дисплея.



Теперь мы можем отключить разъем задней камеры, который находился под широким шлейфом дисплея. После отключения разъема, камеру можно снять.



Используя инструмент или скрепку снимите лоток сим карты.



Отключаем три разъема, один разъем антенны и два разъема шлейфы, которые отмечены на фото.



После отключения всех разъемов можно снимать плату с корпуса телефона.



С материнской платы нужно снять фронтальную камеру, отключив ее разъем.



Для снятия док порта используйте подъемную лопатку. Док порт держится на небольшом количестве клея.



Чтоб снять дисплей с корпуса надо использовать фен для разогрева клея на котором он держится.



Для снятия дисплея с корпуса, после разогрева клея, подденьте дисплей со стороны разговорного динамика и отделяйте его от корпуса по всему периметру.



Для сборки телефона проведите всю процедуру в обратном порядке.



Ниже два фото на которых изображены все детали телефона LG Nexus 4.














Разборка Nexus 4 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах!
