Разборка Samsung Galaxy Note 3

02.12.2014 13:39
10301
1

С помощью этой инструкции по разборке Samsung Galaxy Note 3, вы сможете заменить в своем телефоне разбитый дисплей или другой компонент, который был поврежден или вышел из строя во время эксплуатации.



Первым делом нужно снять заднюю крышку телефона, для этого вставьте пластиковый инструмент со стороны аудио разъема и проводя по всему периметру корпуса отсоедините клипсы, которыми она прикреплена.



Снимаем аккумуляторную батарею. Для этого просто подденьте ее пластиковым инструментом и вытяните с ее местоположения.



Теперь нужно вытянуть SIM-карту и карту MicroSD если имеется. Далее откручиваем двенадцать маленьких винтов Phillips (# 00), которыми крепится пластиковая защита платы, для доступа к внутренностям телефона.



Не забудьте вытянуть стилус из телефона.



Используя изогнутый пинцет снимите с клипс пластиковую защиту платы. Она держится на клипсах по всему периметру телефона.



Отсоедините два разъема коаксильного кабеля, отмеченных на фото оранжевыми кружками. Также отсоедините шесть разъемов, отмеченных оранжевыми прямоугольниками на фото.



Теперь можно снять плату, аккуратно маневрируя около освобожденных разъемов.

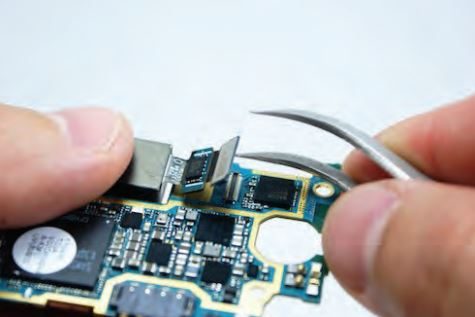

На нижней стороне материнской платы снимите заднюю камеру, предварительно отсоединив разъем шлейфа.

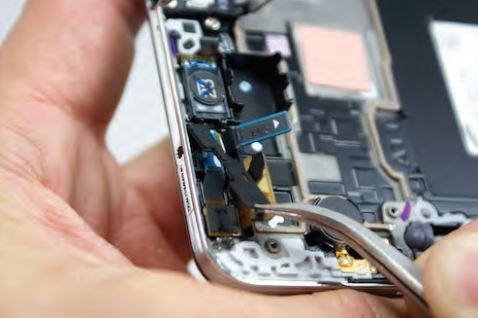

Для того чтоб снять фронтальную камеру  в сборе с датчиком приближения, нужно отсоединить металлический зажим, а затем используя пинцет отключить разъем.



Найдите и открутите один маленький винт Phillips (#00), отмеченный на фото оранжевым кружком, которым привинчен аудио разъем и динамик.



Разъем док-станции в сборе удерживается на месте с помощью клея, для снятия док-станции используйте тепло фена, чтобы смягчить клей, после чего ее можно снять.



Дисплей в сборе, прикреплен к переднему корпусу / раме смартфона большим количеством клея, и для того чтоб отсоединить жидкокристалический дисплей потребуется тепло фена и немного терпения. Эта процедура рекомендуется только в том случае если у вас поврежден экран.



Далее, чтоб отсоединить дисплей от переднего корпуса / рамы телефона, используйте маленькую отвертку и через отверстие фронтальной камеры нажмите на поврежденный дисплей.

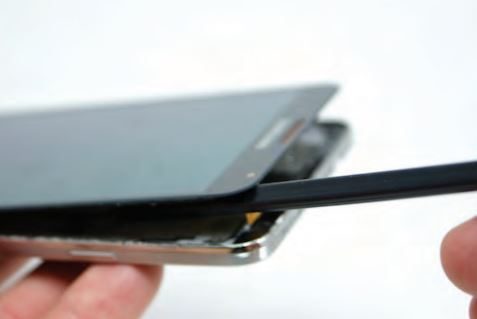

Используя пластиковый инструмент, и при необходимости тепло от фена отсоедините дисплей от корпуса. Будьте внимательны, чтоб при снятии дисплея не повредить кнопку Home.

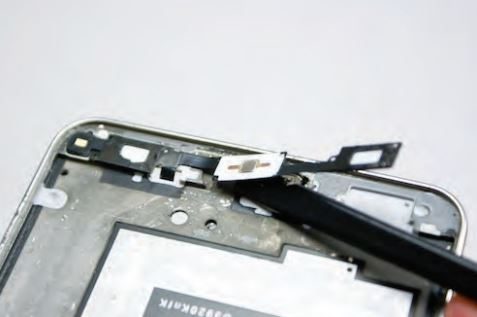

После снятия дисплея с корпуса, нужно также снять кнопку Home.



Для сборки Samsung Galaxy Note 3 проделайте всю процедуру в обратном порядке.


Разборка Samsung Galaxy Note 3 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах!
