Разборка Samsung Galaxy S2 Epic 4G Touch

12.01.2015 11:49
2475
6

Полная инструкция по разборке телефона Samsung Galaxy S2 Epic 4G Touch, с помощью которой вы сможете быстро заменить разбившийся экран или другой компонент, который вышел из строя за время эксплуатации телефона.

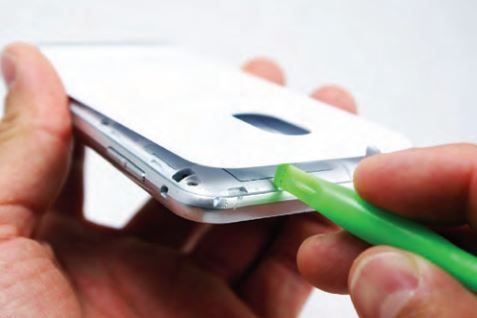

Вставьте пластиковый инструмент в паз возле разъема наушников и осторожно освободите все клипсы, которые удерживают заднюю крышку, после этого снимите ее.

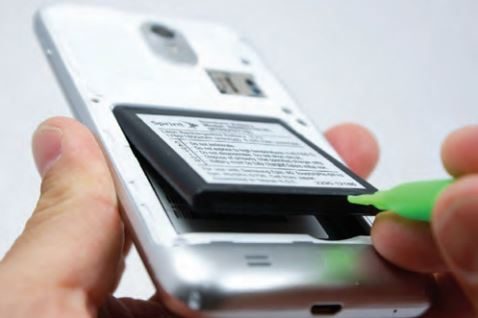

Той же пластиковой лопаткой подденьте и снимите аккумуляторную батарею с телефона.



Теперь мы имеем доступ к SIM и SD картам, снимаем их и отложим в сторонку. чтоб не мешали при дальнейшей разборке.

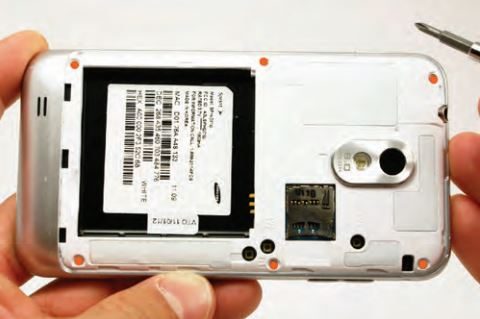

Откручиваем  шесть Phillips (# 00) винтов, которыми крепится задний пластиковый корпус к передней панели телефона.

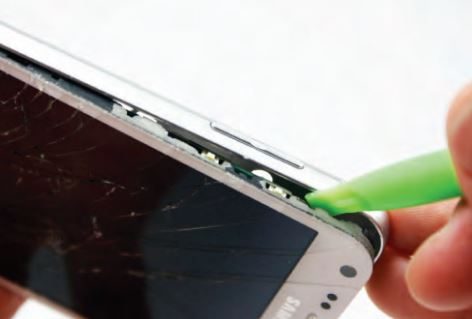

Используя пластиковую лопатку или инструмент spudger разделите задний корпус от передней панели, которые, кроме винтов, крепятся друг с другом еще и клипсами.

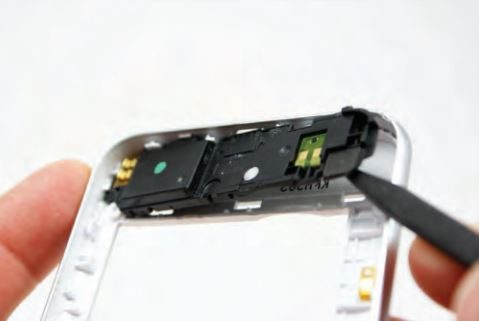

Корпус динамика в сборе крепится к задней части корпуса телефона небольшим количеством клея, используя лопатку подденьте его и снимите с его месторасположения.

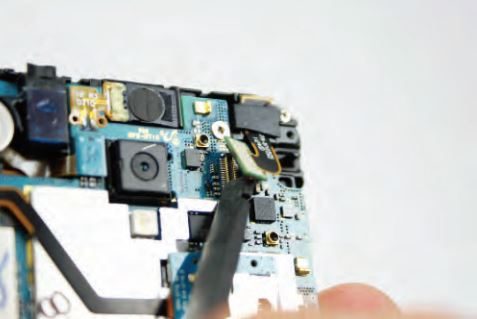

В ближайших нескольких шагах вы будете отключать разъемы и шлейфы. Первым отключите разъем шлейфа фронтальной камеры, как показано на фото ниже.

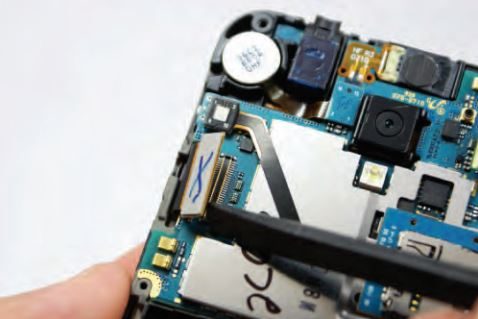

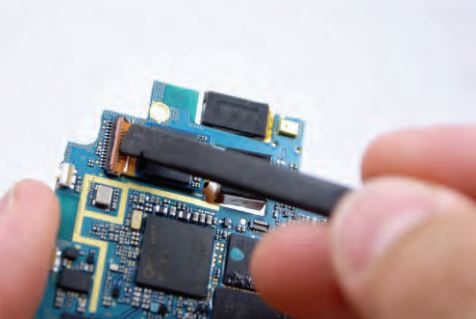

Далее отключаем разъем шлейфа дисплея.

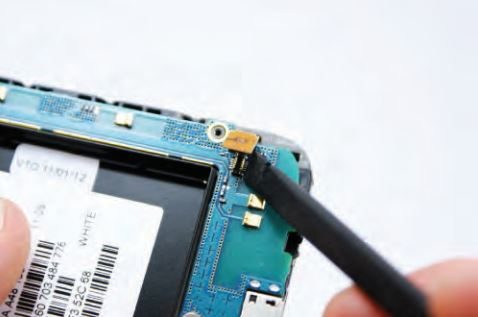

Отключаем маленький разъем, который вы видите на фото ниже.

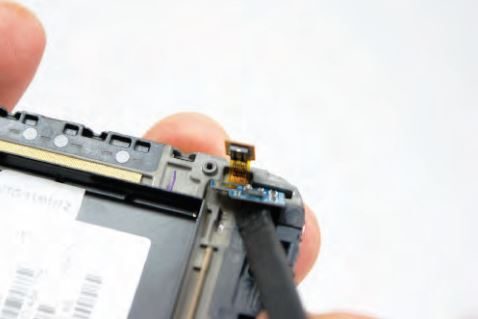

Последний разъем, который нам надо отключить, это разъем вибромоторчика и штекера для наушников, которые являются одним целым компонентом.

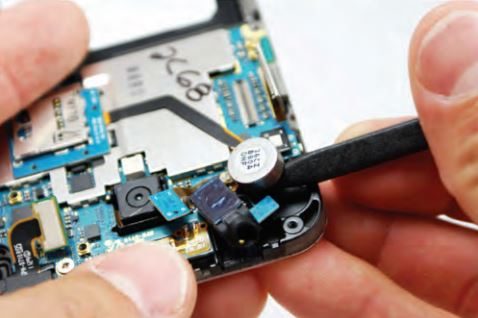

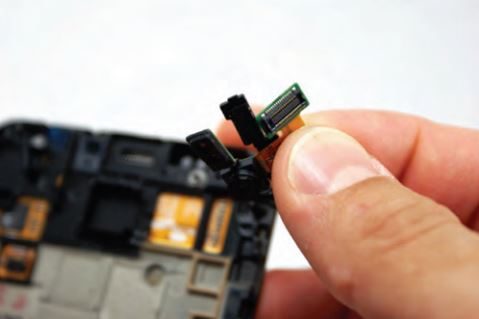

Этот компонент, штекер наушников и вибромоторчик, крепится небольшим количеством клея, используя острый конец spudger осторожно подденьте и снимите его с корпуса телефона.



Найдите и открутите один винт Phillips (#00), для того чтоб в дальнейшем снять фронтальную камеру.



Затем найдите и открутите два винта Phillips (# 00), которыми крепится материнская плата на фронтальной панели телефона.

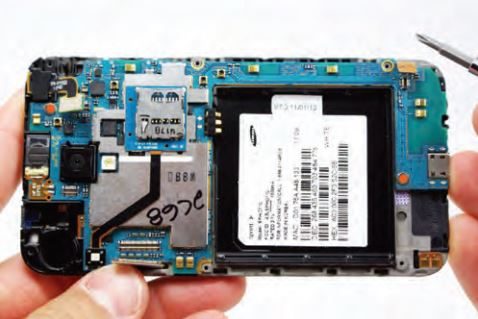

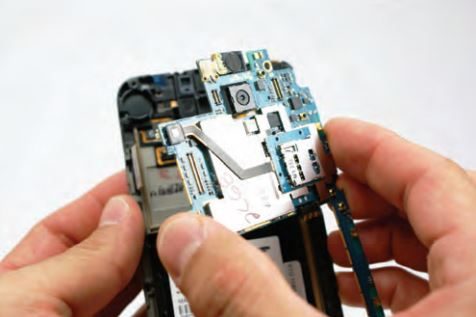

После того как вы открутили все винты и отсоединили все разъемы, вы сможете снять материнскую плату с корпуса телефона.

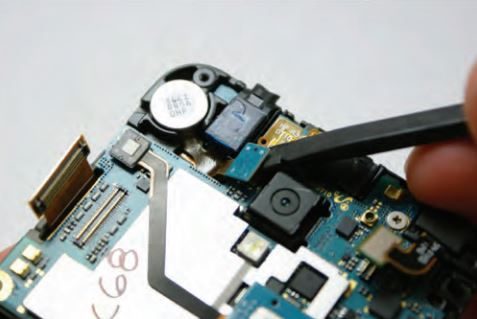

После снятия материнской платы, с передней панели телефона снимите фронтальную камеру.



Задняя камера осталась на материнской плате и для ее снятия нужно отключить разъем с внутренней стороны платы.

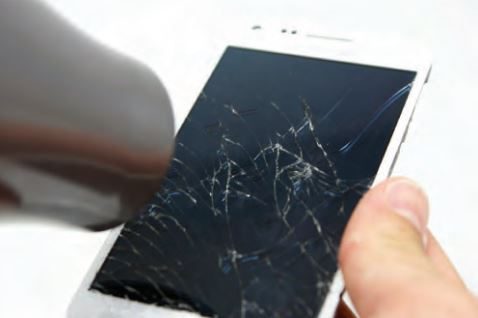

Дисплей нашего телефона в сборе с передней панелью. Если вы его разбили и хотите заменить, лучше всего также купить его в сборе. Но если вы купили отдельно дисплей от рамки, вам придется отделить старый дисплей и приклеить новый на его место. Для разделения используйте фен, чтоб смягчить клей, которым дисплей приклеен к рамке.

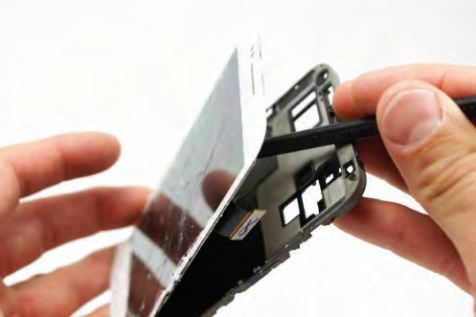

Чтоб начать разделение дисплея и рамки, после разогрева проденьте тонкую отвертку в отверстие фронтальной камеры и толкните дисплей, освобождая его от рамки. Как только появится щель, чтоб можно было в нее продеть инструмент spudger, продолжите разделение дисплея и рамки по всему периметру уже ним.

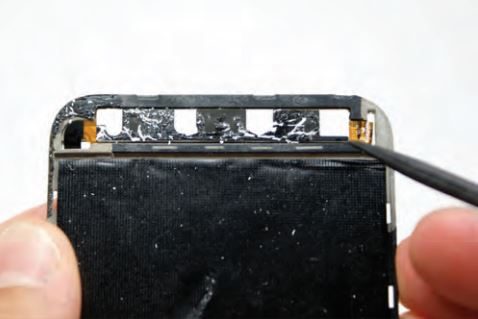

После разделения дисплея не забудьте очистить старый клей с рамки, на которую нужно будет установить новый дисплей.

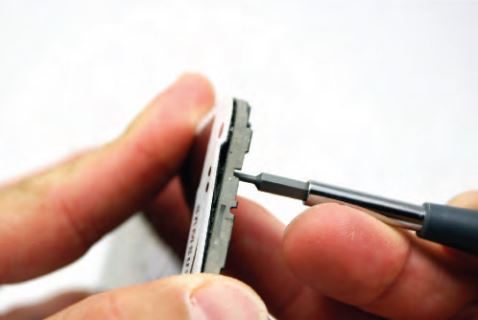

С нижней части дисплея не забудьте снять кнопки.



Если нужно снимите разъемы кнопок с задней части корпуса.




Разборка Samsung Galaxy S2 Epic 4G Touch является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах!

Если вам помогла наша инструкция: "Разборка Samsung Galaxy S2 Epic 4G Touch", поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: "Разборка Samsung Galaxy S2 Epic 4G Touch", задайте вопрос в комментариях или по ссылке "Задать вопрос"!
Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!
