Разборка Samsung Galaxy S5

Полная инструкция по разборке Samsung Galaxy S5, для пользователей, которые хотят сами заменить какой либо компонент, вышедший из строя за время эксплуатации телефона. С помощью нашей инструкции вы узнаете как просто заменить разбитый дисплей, аккумуляторную батарею, корпус телефона или динамик. Для разборки вам понадобятся инструменты: отвертки, медиатор или пластиковая лопатка, spudger, пинцет и прямые руки.

Снимаем заднюю крышку с телефона, которая держится на клипсах.

120samsung20galaxy20s5-1876463

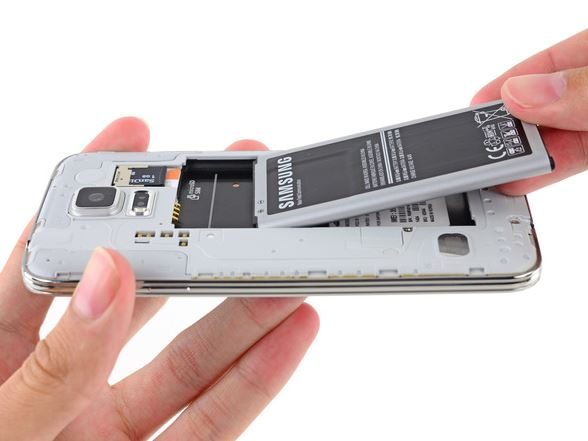

Вынимаем аккумуляторную батарею, к нашему счастью, сделать это в Samsung Galaxy S5, просто.

220samsung20galaxy20s5-2890336

Извлекаем из слота micro SD карту.

320samsung20galaxy20s5-2612845

Под слотом карты micro SD находится лоток SIM карты, ее извлекаем также.

420samsung20galaxy20s5-9607231

Пластиковой лопаткой и пинцетом открываем крышку защиты разъема дисплея. Для ее установки, при сборке, потребуется клей или двухсторонний скотч.

5_120samsung20galaxy20s5-5655337

5_220samsung20galaxy20s5-1125871

Берем spudger и отключаем разъем дисплея.

620samsung20galaxy20s5-9513569

Берем медиатор и начинаем снимать дисплей с корпуса телефона, проводим медиатором по всему периметру. Если чувствуете, что медиатор продвигается плотно, используйте фен, чтоб размягчить клей, которым приклеен дисплей к корпусу.

820samsung20galaxy20s5-2791739

1720samsung20galaxy20s5-8240321

Когда начнете снимать дисплей с рамки телефона, не повредите шлейф кнопки Home.

1820samsung20galaxy20s5-1322268

Дисплей приподнимайте со стороны кнопки Home, так как на обратной стороне еще есть не отключенный шлейф.

1920samsung20galaxy20s5-6522321

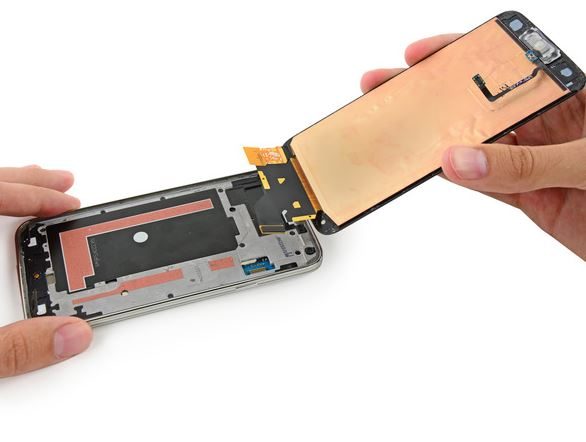

Отключите разъем шлейфа дисплея и можете его полностью снять с корпуса.

20_120samsung20galaxy20s5-7322430

20_220samsung20galaxy20s5-2156038

Открутите десять 3,4мм крестовых винта #000, со стороны дисплея.

2120samsung20galaxy20s5-3741202

Переверните корпус и открутите три 4,4мм крестовых винта, два из которых рядом с USB портом и один левее аккумуляторной батареи.

2220samsung20galaxy20s5-1020233

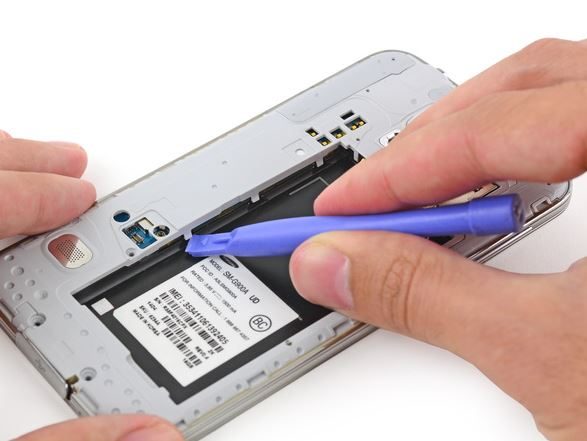

Пластиковой лопаткой подденьте внутреннюю сторону рамки, чтоб отделить три белых пластиковых клипсы.

2320samsung20galaxy20s5-3136192

Корпус телефона состоит из двух половинок, за которыми находится материнская плата. Начните разделять корпус с левой стороны, как показано на фото ниже.

2420samsung20galaxy20s5-7973706

Перейдите на правую сторону и продолжите разделение.

2520samsung20galaxy20s5-5285024

Используйте пластиковую лопатку и отделите рамку по углам.

2620samsung20galaxy20s5-5750539

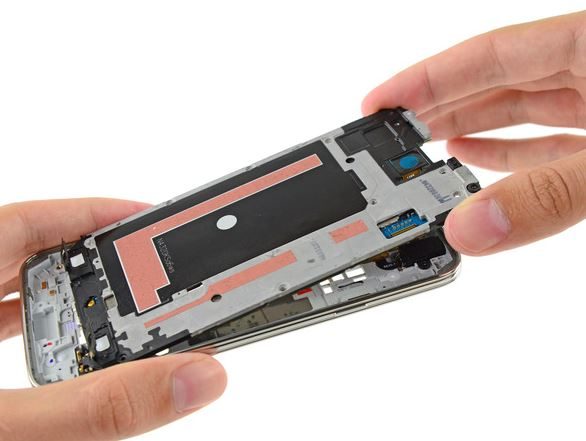

Аккуратно вытяните внутреннюю часть корпуса на которой находится материнская плата.

2720samsung20galaxy20s5-5257710

Отключите антенный кабель с материнской платы.

2820samsung20galaxy20s5-1678911

Чтоб снять материнскую плату, открутите один крестовой винт под камерой.

2920samsung20galaxy20s5-1889774

После этого поднимите материнскую плату но осторожно, так как там на задней стороне находится разъем шлейфа материнской платы с дополнительной платой, который нужно отключить.

3020samsung20galaxy20s5-1381072

Используйте spudger, чтоб отключить разъем с дополнительной платы.

3120samsung20galaxy20s5-1542653

Используя spudger отключите мягкие кнопки, чтоб можно было снять дополнительную плату.

3220samsung20galaxy20s5-5604640

Переверните корпус на обратную сторону и открутите один 2.5 мм крестовой винт #000, которым прикручена дополнительная плата с USB портом.

3320samsung20galaxy20s5-5261601

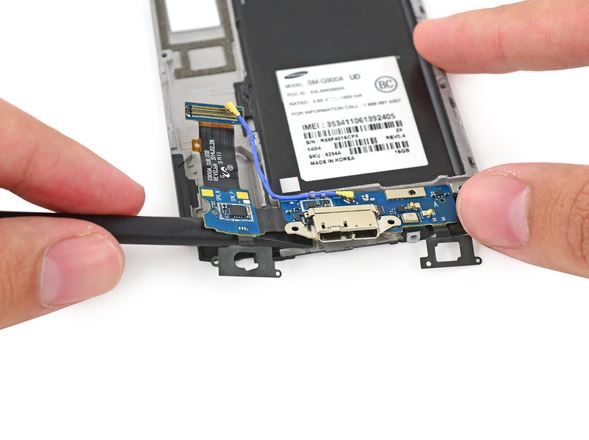

Используя spudger подденьте дополнительную плату и отделите ее от корпуса, кроме винта, крепится она еще небольшим количеством клея.

35_120samsung20galaxy20s5-5793367

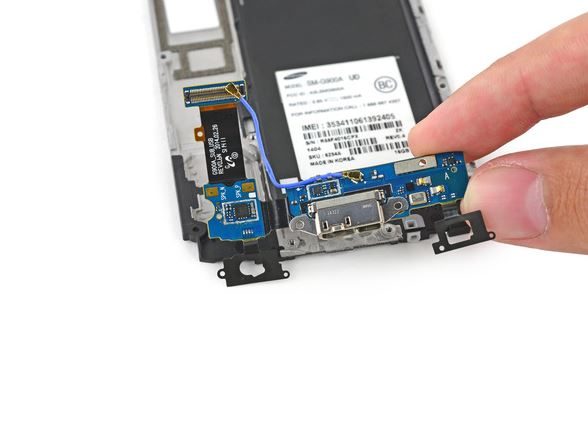

После снятия дополнительной платы с корпуса, наша разборка Samsung Galaxy S5 закончена. Правда можно еще снять камеру с материнской платы но это уже совсем просто и, думаю фото для этого не потребуется.

35_220samsung20galaxy20s5-3429255

Разборка Samsung Galaxy S5 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах! Если вам помогла наша инструкция: «Разборка Samsung Galaxy S5», поддержите наш сайт — поделитесь ссылкой с друзьями:
