Разборка Sony Xperia ZL

06.11.2015 12:09
13105
7

Если вам надо заменить аккумуляторную батарею Sony Xperia ZL, разбитый экран или любой другой компонент, который вышел из строя за время эксплуатации телефона, вам поможет в этом наша инструкция по разборке телефона Sony Xperia ZL.

Разборка именно этой модели Sony Xperia ZL, является одной из самых сложных, а для того чтоб заменить аккумуляторную батарею, вам придется разобрать его почти полностью. И после этого никто не гарантирует, что ваш телефон будет водонепроницаемым. Иногда случается, что даже в водонепроницаемые модели телефонов Sony Xperia может попасть вода, например вы его утопили, и для этого вам придется его разобрать для просушки.

Для разборки нам потребуются такие инструменты: отвертки, пластиковая лопатка, медиатор, spudger, фен. Для сборки следует купить специальный клей, не покупайте клей, который застывает как камень, клей нужен на силиконовой основе.

Купить дисплей в сборе для Sony Xperia ZL

Купить аккумуляторную батарею для Sony Xperia ZL

Купить динамик для Sony Xperia ZL

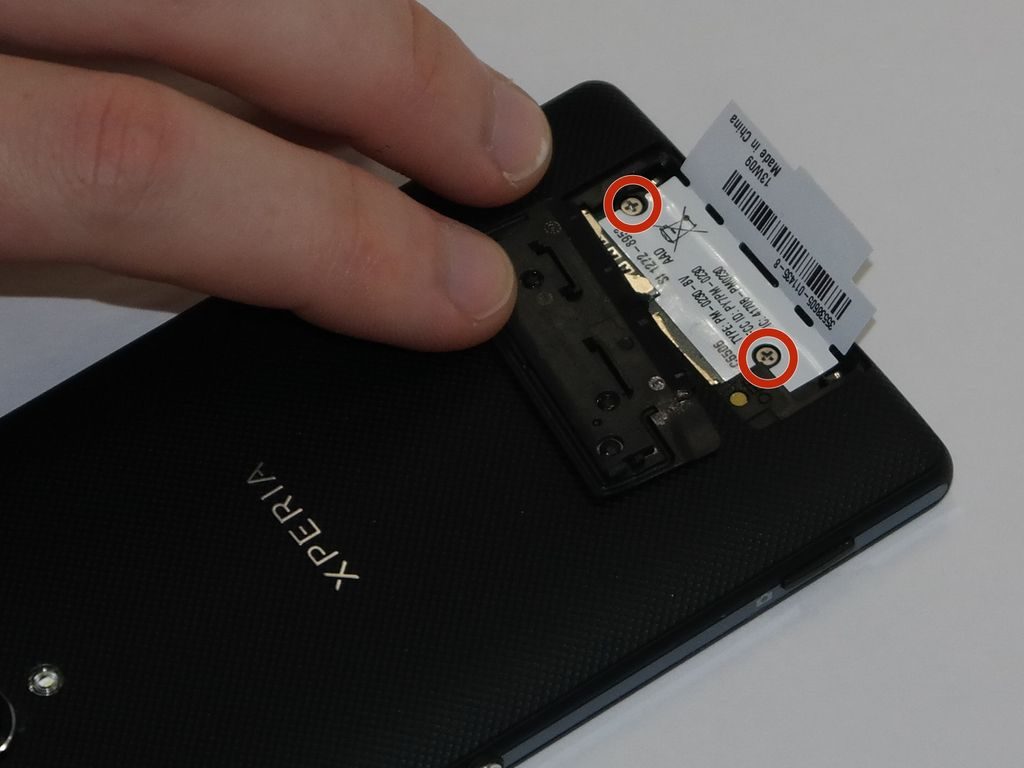

Сначала нам надо извлечь SIM карту и SD карту, если таковая имеется в телефоне. Для этого откройте специальный отсек и извлеките карточки. После этого отогните этикетку под которой скрываются два винта.









Откручиваем два крестообразных винта под этикеткой. После этого медиатором проникаем в очень узкую щель задней крышки. Она приклеена клеем и после разборки телефон потеряет свою водонепроницаемость, можно конечно обратно все проклеить специальным клеем.









Далее, для открытия крышки можно использовать более толстый инструмент, например spudger или медиатор. Есть три клипсы на одной стороне и две на другой, в этих местах вам надо приложить больше усилия для их открытия.









Теперь можете попрощаться с резиновой прокладкой, которая спасало ваш телефон от воды. Надо избавится от всей резиновой прокладки по всему периметру телефона. При сборке телефона можно найти что нибудь похожее или использовать водостойкий клей.





Отсоединяем четыре разъема шлейфов, обозначены красными прямоугольниками. Дальше отсоедините один разъем NFC антенны, обозначенный оранжевым прямоугольником. Потом еще два разъема, обозначенные желтым и остался один разъем обведенный зеленым прямоугольником, с ним надо поосторожнее, так как он очень хрупкий.









Открутите два винта в правой верхней части телефона, как показано на фото.





Снимите металлический кронштейн, отогнув его немного в сторону пластиковой лопаткой или пинцетом.



Открутите черный винт расположенный сразу под задней камерой.





Открутите два винта расположенных с левой стороны материнской платы. Винты разного размера, откручивайте сначала один, потом меньшей отверткой другой.



Открутите последний винт, который расположен на нижней части материнской платы.





Теперь нужно снять модуль с динамиком и камерой но будьте предельно осторожны, чтоб не порвать шлейфы, которые находятся под модулем, для этого левой рукой придерживайте его, а правой приподнимайте в тех местах как показано на следующих трех фото.









Виновником таких сложностей является верхний шлейф, который мешает разделить на две части.





Обратите внимание на то место, которое обозначено прямоугольником на фото, здесь очень много клея.





На модуле есть шлейф, который также приклеен, это шлейф датчика приближения, который отключает экран если вы подносите его близко к лицу при разговоре.

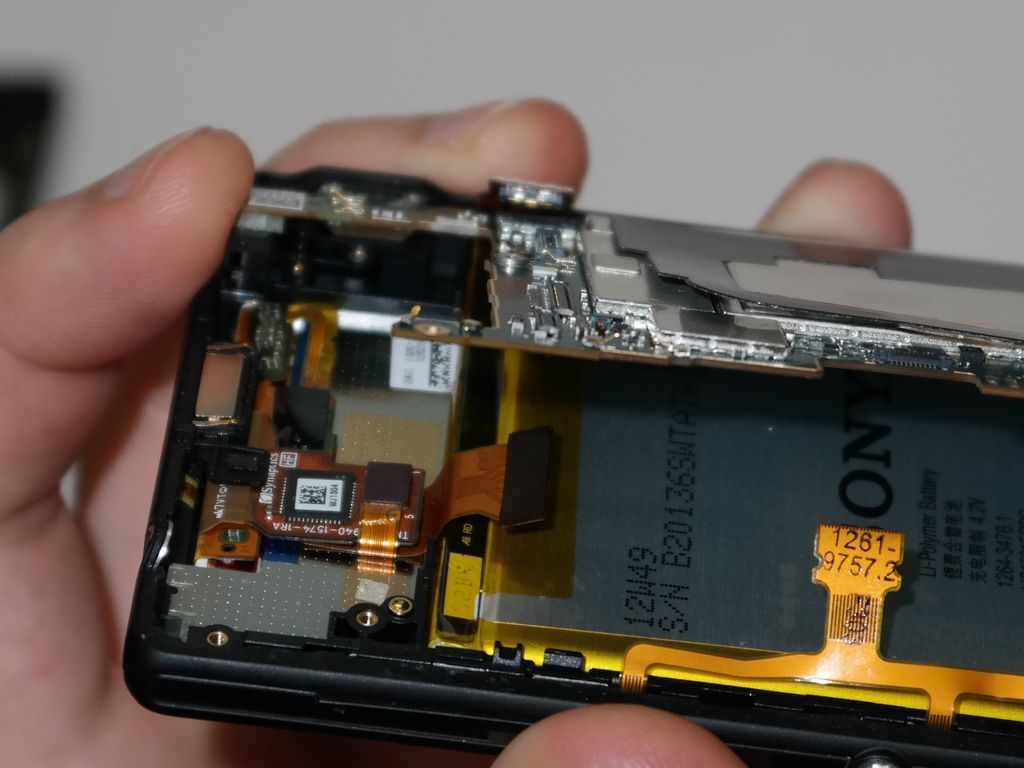

Теперь вам не должно ничего помешать, чтоб снять материнскую плату, нужно только смотреть за шлейфами, которые могут за нее зацепиться.









Наконец то мы добрались до аккумуляторной батареи но и тут нас ждут некоторые сложности. Первое это надо отсоединить медную ленту на аккумуляторе от рамки телефона. UPDATE (медную ленту от рамки не отрывайте, просто отогните ее от аккумулятора вниз, потом загнете также ее на новый аккумулятор). После этого нам понадобится фен, аккумулятор в этом телефоне приклеен очень большим количеством клея и снять его, не размягчив клей феном или тепловой пушкой, невозможно.







Фен нам понадобится достаточно мощный и дуть на аккумулятор нужно примерно минуту, иногда и больше по всему периметру аккумулятора.





После того как прогреете все достаточно сильно, вставьте медиатор под аккумулятор.









Прогрейте феном аккумулятор еще раз и вставьте второй медиатор сбоку как показано на фото. После этого аккумулятор должен отклеится от рамки телефона и вы можете наконец то его снять.









Если при снятии аккумуляторной батареи вы повредили медную ленту, это не страшно, телефон будет работать и без нее. Эта лента выполняет роль заземления. Если же она целая, ее нужно разгладить и поставить на новый аккумулятор, можно даже приклеить небольшим количеством клея.







Вставляя новый аккумулятор в телефон, надо применить немного силы и давления но и быть осторожным, чтоб его не погнуть и не повредить внутри.






Разборка Sony Xperia ZL является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах!
