Разборка Xiaomi Redmi 2


Сегодня к нам на разборку попал отличный китайский телефон Xiaomi Redmi 2, по ремонтопригодности не самый сложный, винтов не много, только крышка и материнская плата на винтах, все остальное на защелках, шлейфах и клее.

Эта инструкция по разборке Xiaomi Redmi 2, поможет вам легко разобрать, заменить вышедший из строя компонент и собрать обратно. Для разборки вам потребуется всего одна отвертка 3.4 mm Phillips #000, одна 2.9 mm Phillips #000, пинцет, spudger или пластиковая лопатка. Но уже для того, чтоб отделить дисплей от рамки, вам надо будет кроме вышеперечисленного - фен, клей или специальный двухсторонний скотч для приклеивания нового дисплея к рамке.

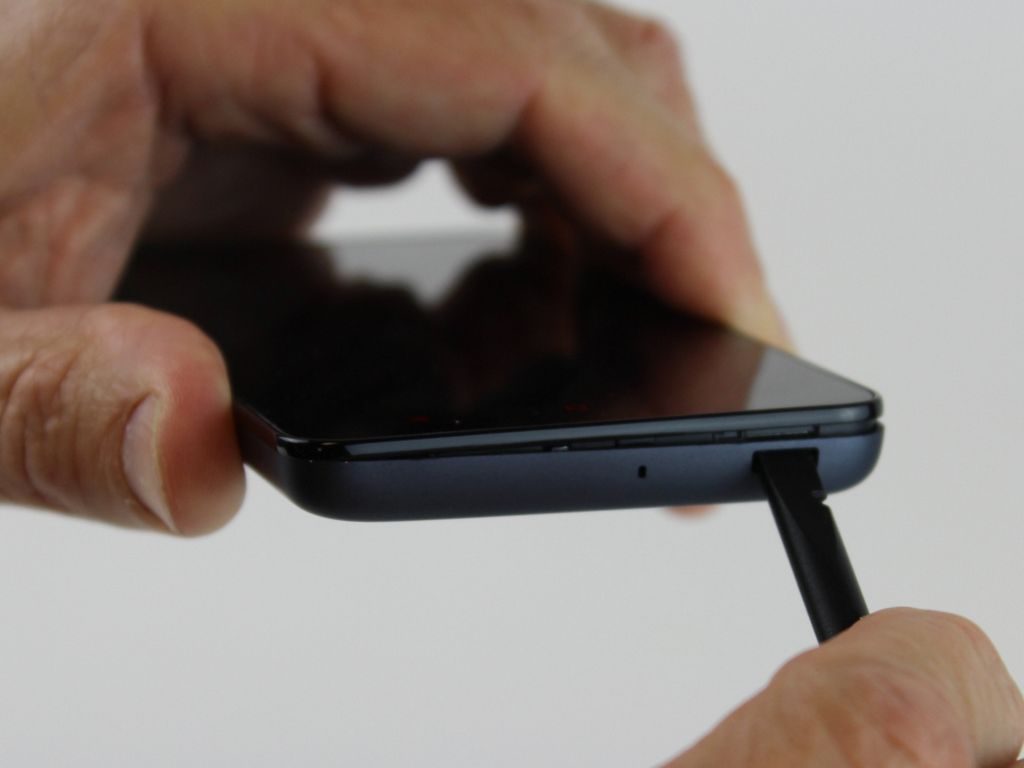

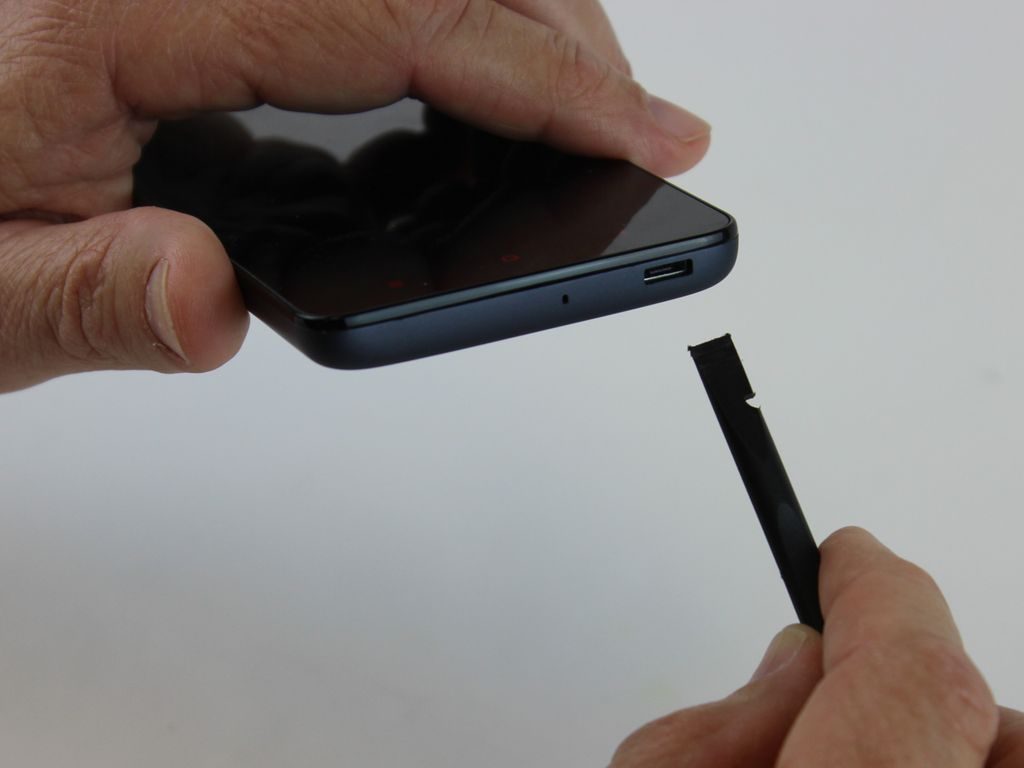

Итак, давайте приступим к разборке. Сначала плоским концом инструмента spudger снимите с телефона заднюю крышку.

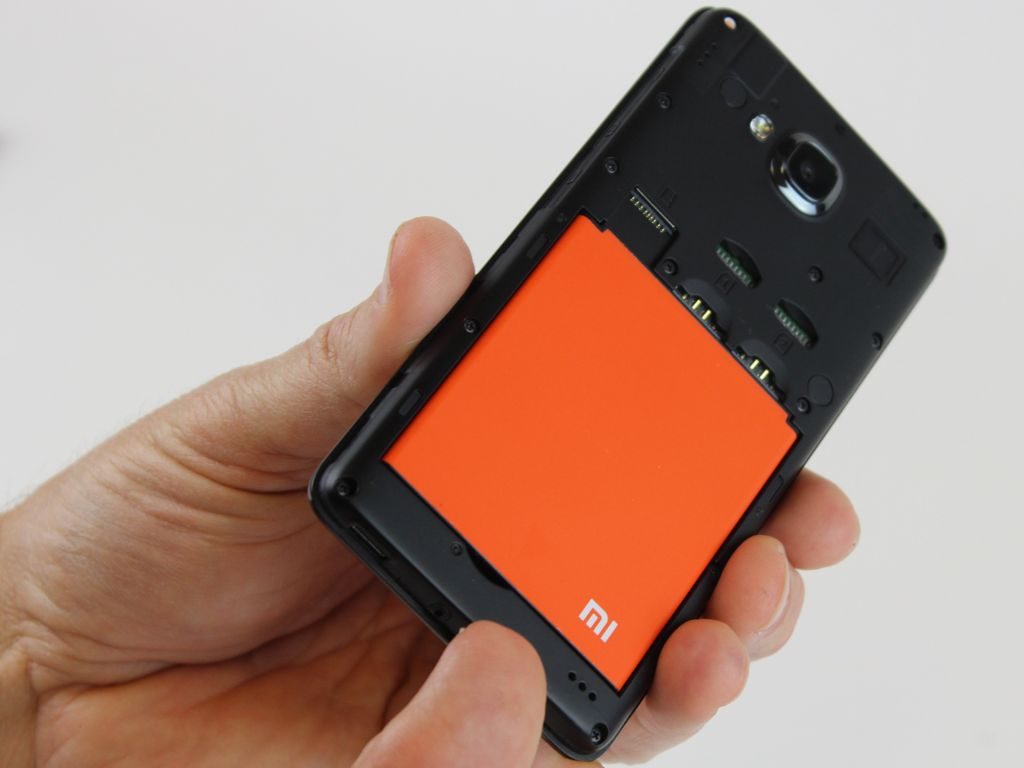

Извлеките аккумуляторную батарею, хорошо, что она тут не приклеена, как в других телефонах.

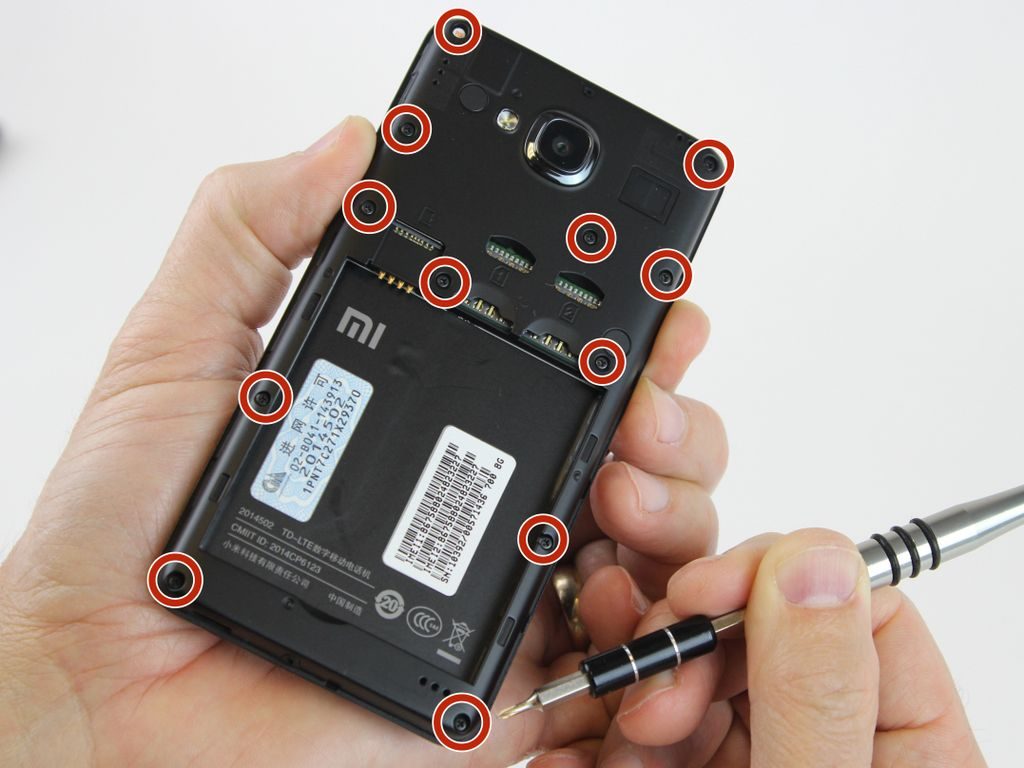

Извлеките SIM карту и если есть, карту памяти. После этого открутите 12 винтов Phillips #000 3.4 mm по периметру телефона.

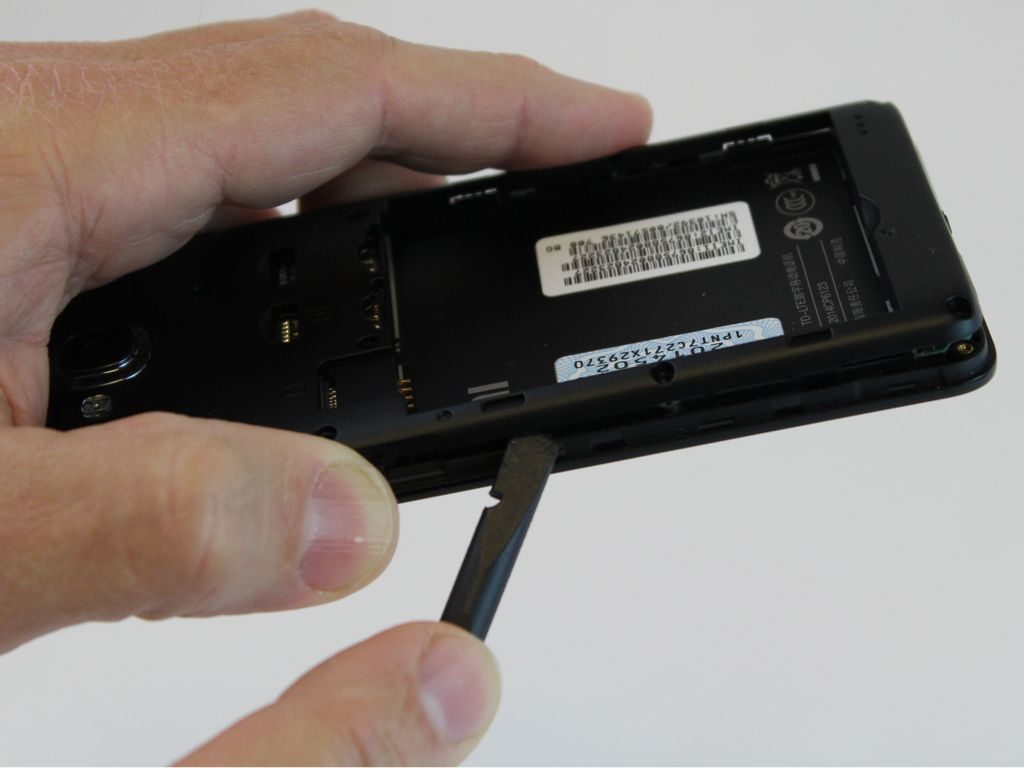

Дальше, инструментом spudger или пластиковой лопаткой, можно еще медиатором, снимите заднюю часть телефона, которая, кроме винтов держится на защелках.

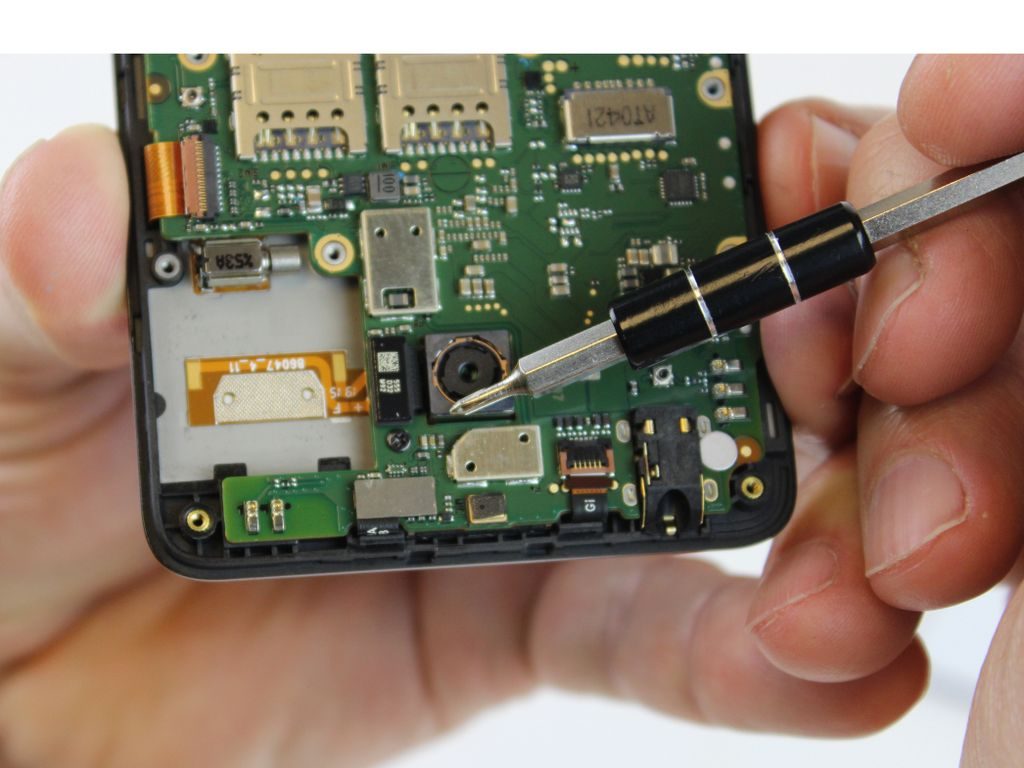

Открутите один винтик, которым крепится материнская плата к корпусу телефона.



После этого отключите разъем шлейфа материнской платы.



Отключаем небольшой разъем шлейфа в верхней части материнской платы.

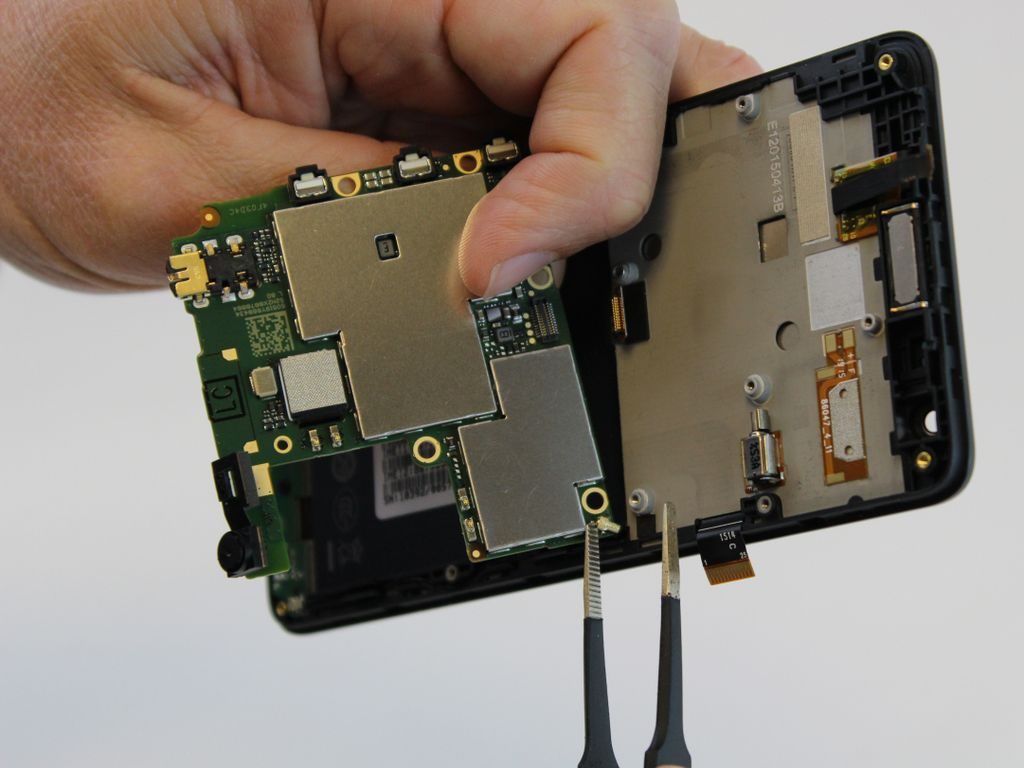

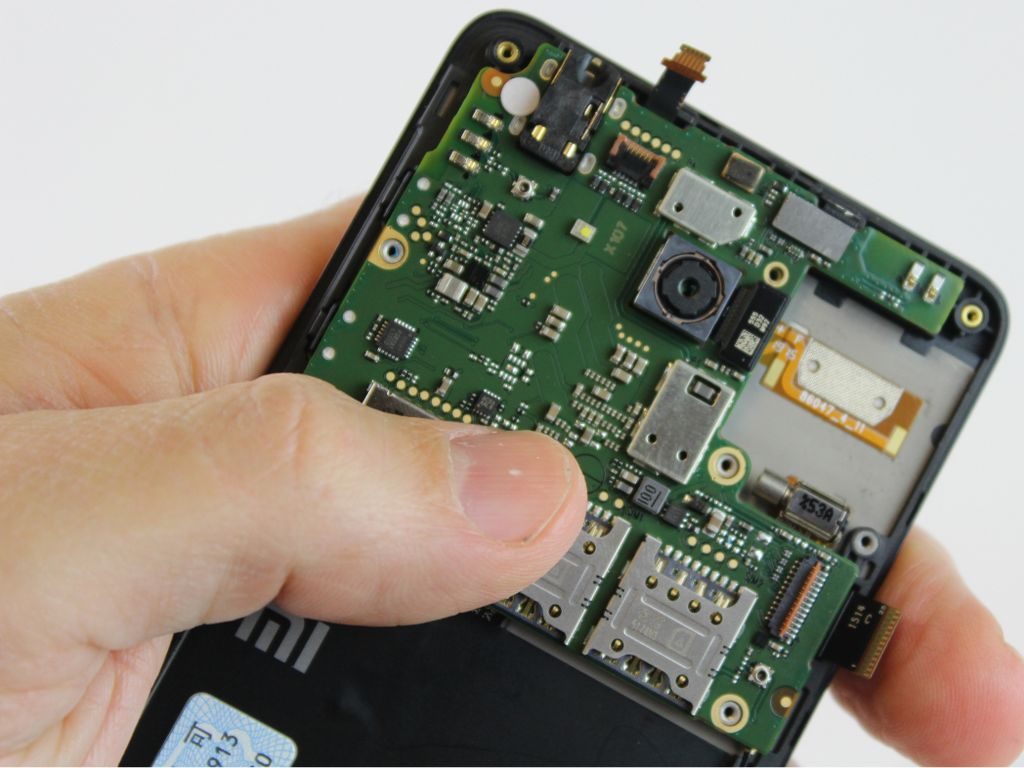

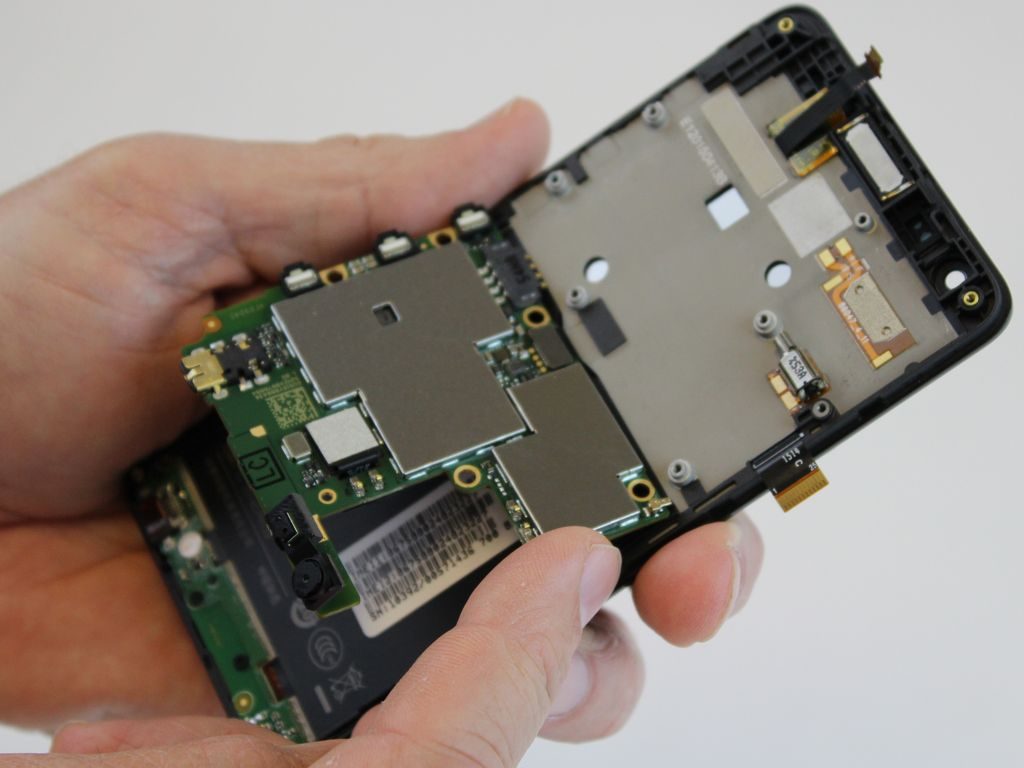

Берем за верхнюю часть материнской платы и отгибаем ее вниз, как показано на фото, только аккуратно, чтоб не повредить шлейф, который находится внизу  тыльной стороны материнской платы.

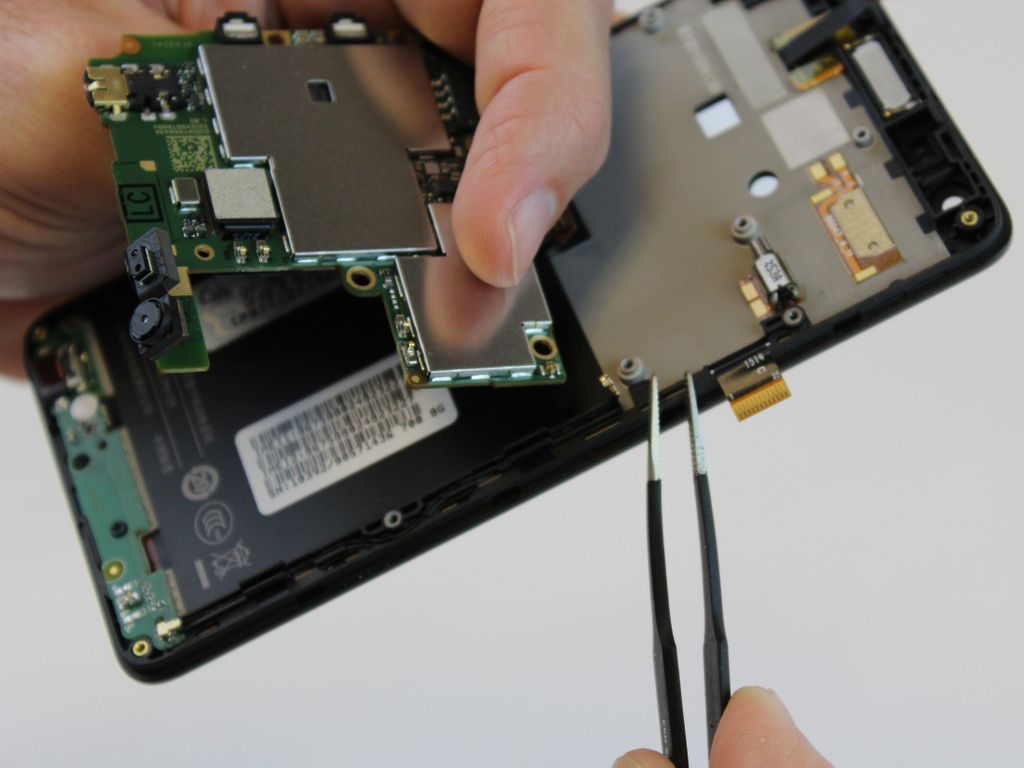

Отключаем этот маленький разъем шлейфа, на тыльной стороне материнской платы.





После шлейфа, отключите от материнской платы разъем антенны.

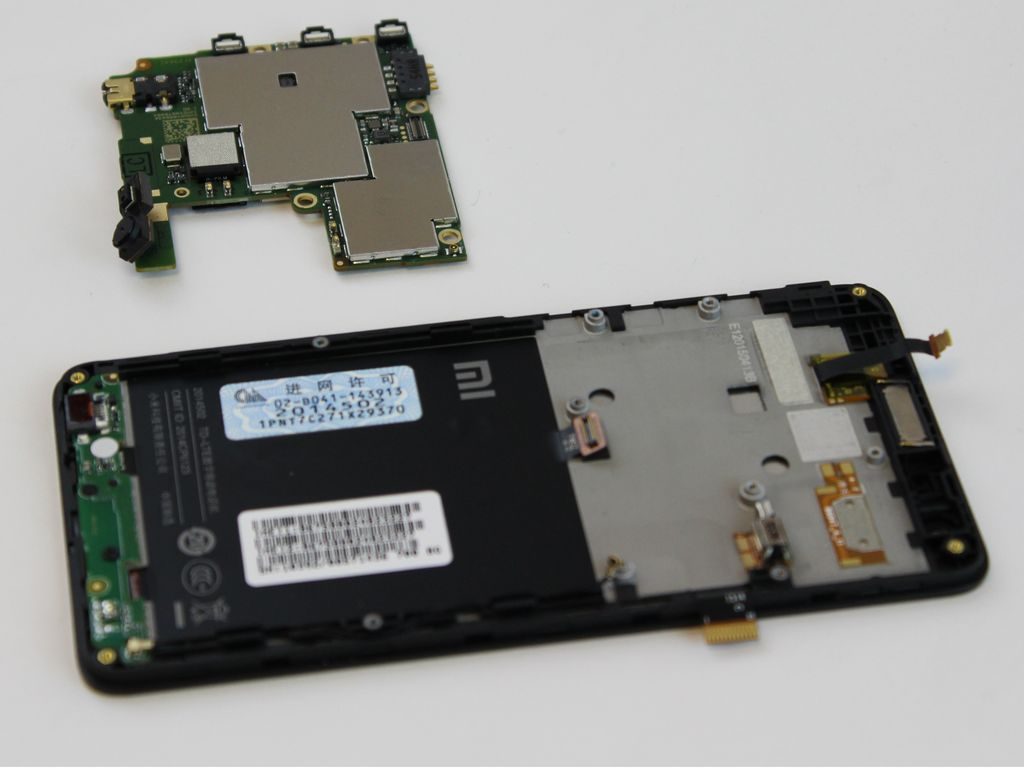

Все, теперь можете спокойно снять материнскую плату и отложить в сторону.

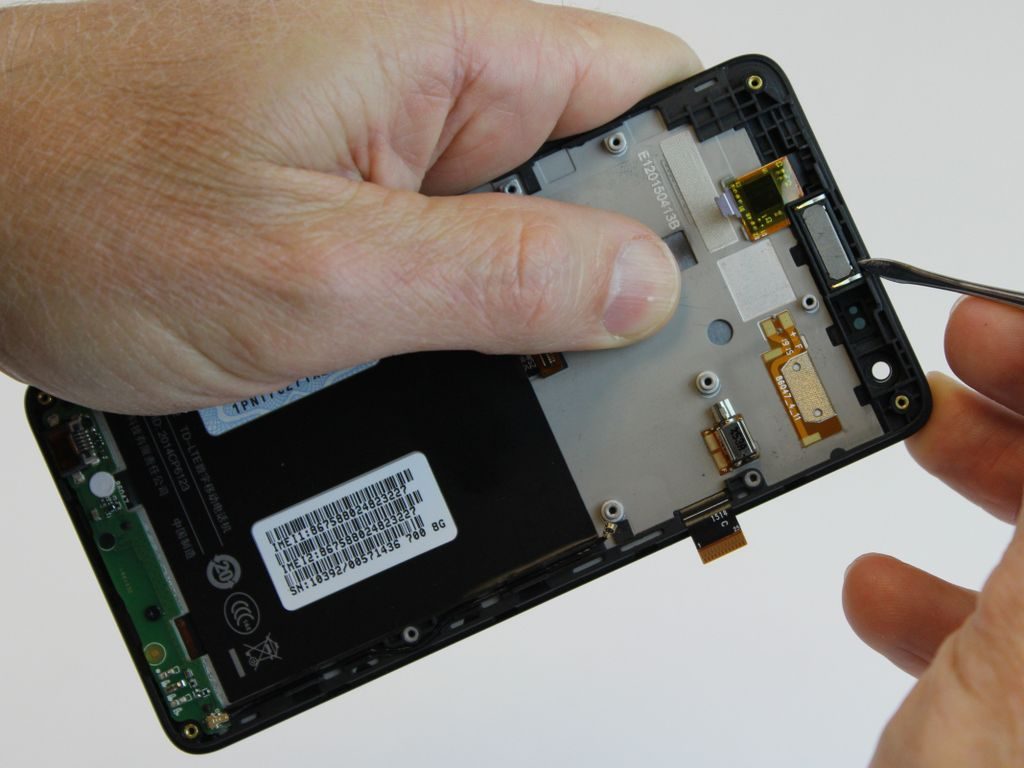

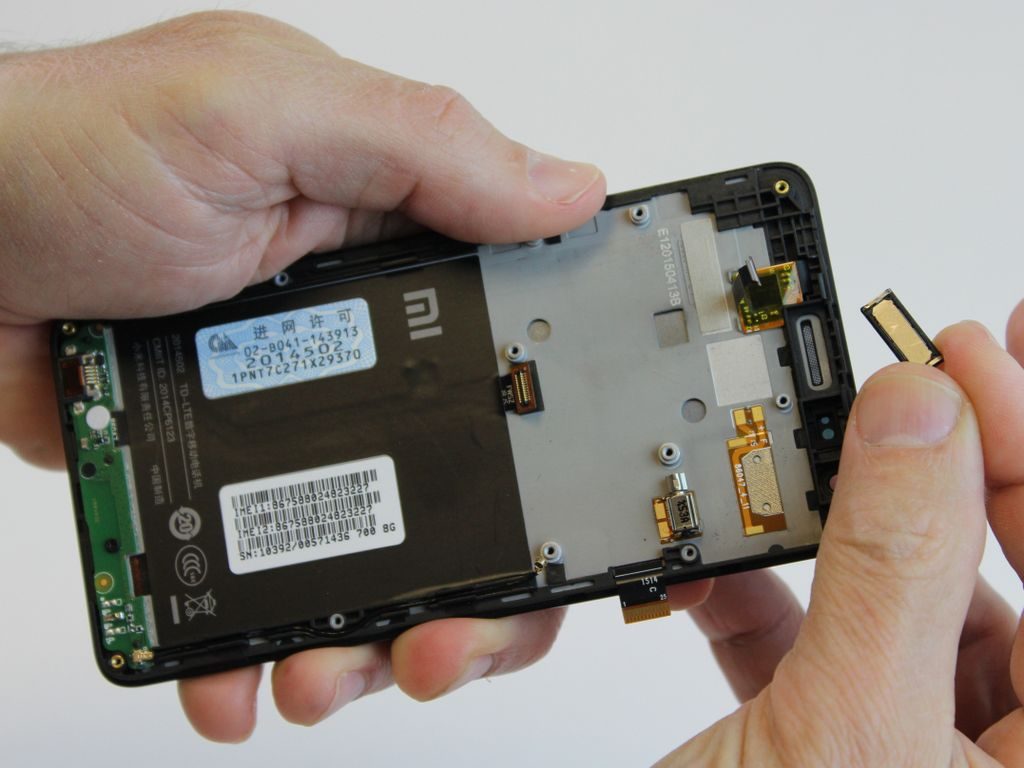

При замене дисплея в сборе с рамкой, снимите с нее передний динамик, осторожно вытянув его из гнезда пинцетом или пластиковой лопаткой.





Итак, нам еще нужно снять небольшую плату с верхней части корпуса. Для этого открутите один винтик 2.9 mm Phillips #000.

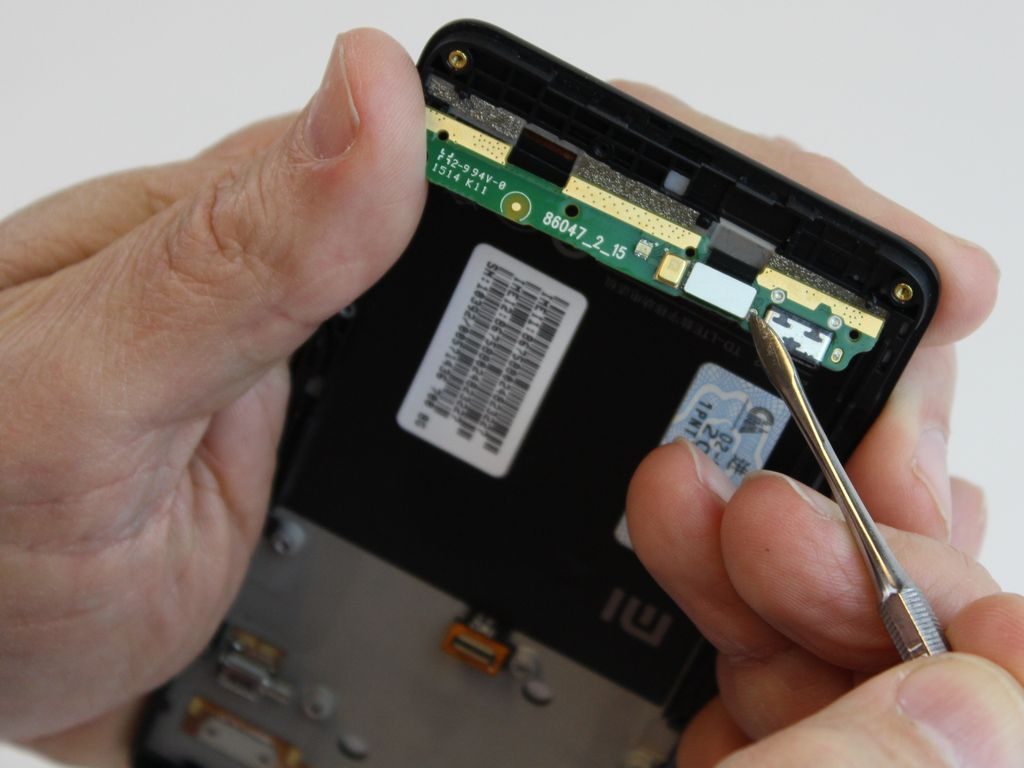

Отключите от этой платы антенный кабель.

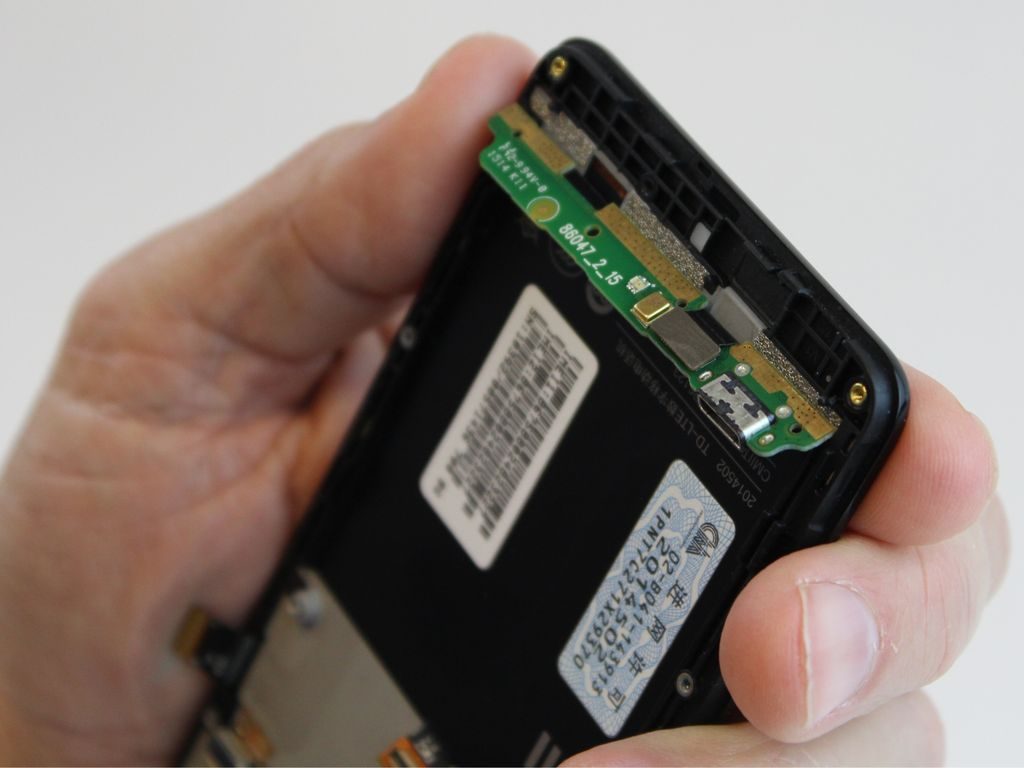

Отогните эту плату с верхней части, потому что на тыльной стороне имеется подключенный разъем шлейфа.





Отключите разъем шлейфа.

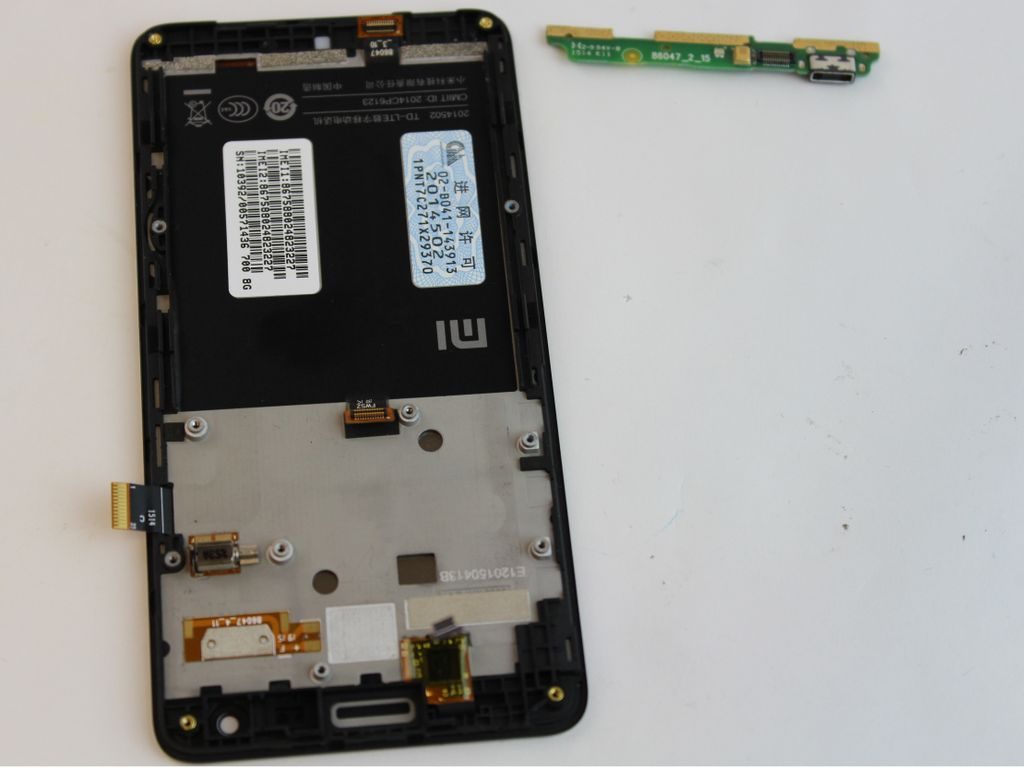

Теперь можно отложить в сторону дисплей в сборе и начать сборку с новым дисплеем в сборе.





Если же у вас дисплей без рамки то вам придется старый дисплей извлечь с помощью фена и на его место, используя клей или двухсторонний скотч, приклеить новый дисплей.


Разборка Xiaomi Redmi 2 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах!
