Разборка техники

Если вы разбираете Nokia Lumia 920 для замены треснувшего жидкокристалического дисплея, то перед началом разборки поклейте треснувший ЖК дисплей липкой лентой, чтоб во время разборки он не рассыпался на кусочки стекла, которые могут попасть внутрь корпуса или порезать вам руки. С помощью этой инструкции вы сможете заменить в телефоне не только дисплей, а и другой внутренний компонент, который вышел из строя за время эксплуатации телефона.

Начните с удаления SIM-карты и лотка для нее, нажав специальной скрепкой для его извлечения. Если у вас нет специальной скрепки для извлечения лотка, воспользуйтесь обычной скрепкой.

Лоток для SIM-карты теперь извлечен.

Открутите два винта типа Torx 5 в нижней части телефона.

Теперь снимите заднюю крышку, нажав ее от остальной части телефона, как показано стрелками на фото ниже.

Таким же образом, нажимая по всему периметру, снимите заднюю крышку по бокам и вверху.

После того как вы снимите заднюю крышку, она будет держаться на шлейфе. Снимите медную защиту, которую обозначено стрелкой на фото ниже.

Так выглядит телефон со снятой медной защитой.

Затем, с помощью тонкой плоской отвертки, освободите металлическую крышку шлейфа, указанную стрелкой на фото.

Отключите два шлейфа с материнской платы телефона.

После того как вы отключили два шлейфа, задняя крышка уже полностью освобождена от корпуса телефона. Далее открутите винт в нижней части телефона, которым крепится держатель аккумуляторной батареи.

После того как снимите держатель батареи, также можно снять и саму аккумуляторную батарею, вытянув ее с корпуса телефона.

После извлечения аккумуляторной батареи ваш разобранный телефон будет выглядеть как показано на фото ниже.

Открутите два винта в верхней части телефона, обведены красными кружками на фото. В нижней части телефона отключите разъем шлейфа, также отмечен красным кружком.

Теперь поднимите шлейф, который показан на фото красной стрелкой.

Под шлейфом, который вы отключили находится еще один шлейф, его также нужно отключить.

Теперь наклоните телефон на бок и открутите два винта обведенными в кружок.

Теперь отогните назад два металлических зажима батарейного отсека.

Отсоедините две клипсы в нижней части телефона, которые обведены красными кружками на фото ниже.

Теперь используйте пластиковый инструмент в качестве рычага для снятия материнской платы с рамки дисплея.

Материнская плата с рамкой теперь разделены от дисплея с рамкой.

Если вы хотите снять динамик, громкоговоритель или камеру, сначала открутите винт, обведенный красным кружком, затем отсоедините коаксиальный кабель на обоих концах, обведено белыми кружками.

Теперь, материнскую плату можно разложить на три части, с одной снимите камеру и разговорный динамик, с другой — громкоговорящий динамик.

Вот так будет выглядеть ваша материнская плата в разобранном виде.

Чтобы отделить сенсорный дисплей / дигитайзер от LCD экрана, нужно сначала нагревать перед экрана с помощью фена около 60 секунд, затем нажать отверткой в углубление, указанное стрелкой на фото. Это немного поднимет сенсорный экран с другой стороны, что позволит вам его поднять дальше.

Нагревая феном переднюю часть экрана и постепенно перемещая пластиковый инструмент по периметру дисплея отсоедините его полностью. Будьте осторожны, чтобы не повредить шлейф жидкокристаллического экрана в правом нижнем углу.

Вот мы и отсоединили жидкокристаллический экран от сенсорного дисплея.

Чтобы снять жидкокристаллический экран из рамы, сначала разогрейте феном обратную сторону экрана на протяжении минимум 60 секунд, затем нажмите на экран из точки, указанной стрелкой на фото. Разогревайте экран до того времени пока он не отойдет от рамки.

Жидкокристаллический экран мы теперь сняли и завершили разборку телефона полностью. Для сборки проделайте всю процедуру в обратном порядке.

Разборка Nokia Lumia 920 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах! Если вам помогла наша инструкция: «Разборка Nokia Lumia 920», поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: «Разборка Nokia Lumia 920», задайте вопрос в комментариях или по ссылке «Задать вопрос»!

Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!

Полная разборка Lenovo P780 с фотографиями, которая поможет вам при ремонте вашего смартфона, замене разбитого экрана или замене «умершей» аккумуляторной батареи.

Снимаем заднюю металлическую крышку под которой находится аккумуляторная батарея.

Крестовой отверткой выкручиваем болты по всему периметру телефона.

Приступаем к отделению задней части корпуса, для этого медиатором, либо лопаткой освобождаем от защелок, начиная сверху с правой стороны корпуса, опускаясь вниз.

После этого переходим на левую сторону телефона и освобождаем от защелок ее.

Теперь заднюю часть можно легко снять и отложить в сторону.

Теперь нам нужно снять аккумуляторную батарею, для этого отсоединяем разъем батареи от материнской платы, выкручиваем два болтика, один вверху, второй внизу, которыми крепится аккумуляторная батарея.

Теперь нам нужно снять материнскую плату, для этого отсоединяем коаксильный антенный кабель, далее шлейф дисплея и тачскрина.

Остался один шаг, открутить два винта, для того чтоб снять материнскую плату.

Теперь нужно отклеить кнопки громкости, которые прикреплены двухсторонним скотчем, после этого переверните материнскую плату обратной стороной, как показано на втором фото.

С обратной стороны материнской платы нужно отключить шлейф идущий к небольшой плате с системными разъемами.

Снимаем материнскую плату и на этом разборка Lenovo P780 закончена.

Дальнейшие шаги нужно проделать, если вам надо заменить дисплей в сборе с сенсорным стеклом.

Для начала нам надо снять разбитый дисплей, который крепится к рамке клеем. Для этого берем фен и разогреваем дисплей в нижней части, там откуда мы начнем его демонтаж.

После того как вы снимите старый дисплей, не забудьте очистить от клея рамку, и дальше можно на нее клеить новый дисплей. Клей на рамку нанесите в два слоя, так будет надежнее.

После того, как вы приклеите новый дисплей, у вас получится готовый модуль дисплея с рамкой, который готов к установке в телефон. Вам останется только собрать телефон, следуя этой же инструкции, только в обратном порядке.

Вот так выглядит наш телефон Lenovo P780 после ремонта по замене разбитого дисплея.

Разборка Lenovo P780 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах! Если вам помогла наша инструкция: «Разборка Lenovo P780», поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: «Разборка Lenovo P780», задайте вопрос в комментариях или по ссылке «Задать вопрос»!

Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!

Инструкция по разборке телефона OnePlus One от Китайской компании OnePlus. С помощью данного руководства и конечно прямых рук, вы сможете заменить любую сломанную деталь, заменить разбитый дисплей или аккумуляторную батарею. Для этого вам конечно понадобится инструмент для разборки телефонов.

Начинаем разборку нашего телефона OnePlus One со снятия задней крышки, для этого используем пластиковую лопатку.

После снятия задней крышки телефона, можно увидеть, что на ней расположились некоторые элементы, три позолоченные антенны  и NFC антенна.

Берем инструмент spudger и приподнимаем аккумуляторную батарею, срываем ее с места к которому она приклеена но осторожно, чтоб не порвать шлейф.

Откручиваем девять винтов, некоторые из них спрятаны под резиновыми заглушками, которые надо извлечь пинцетом.

Снимаем защитную крышку, под которой скрыт разъем шлейфа аккумуляторной батареи.

Отключаем разъем шлейфа аккумуляторной батареи и теперь можно свободно ее снять.

Отключаем разъемы шлейфов, для того чтоб снять материнскую плату.

Используя ножик, можем снять кнопку на боковой панели телефона, если это вам нужно.

Осторожно приподнимите материнскую плату инструментом spudger.

На задней стороне материнской платы имеется разъем антенны, отключите его.

С материнской платы можно снять камеры, отсоединив разъемы.

Теперь давайте вернемся к передней панели телефона. Открутите шесть винтов, для снятия пластиковой крышки.

Здесь имеются стерео динамики Yamaha, которые подключены пружинными контактами, кроме этого посредине есть полезный стикер, который работает как индикатор поломки телефона, меняет цвет если телефон намокнет.

Поддев, инструментом spudger, USB порт можем его снять вместе со шлейфами.

Шлейфы здесь подключены интересным способом, некоторые из них скрыты под пластиком корпуса. Постараемся освободить дополнительную плату из корпуса. На дополнительной плате имеются компоненты: главный микрофон, вибратор, а с обратной стороны три светодиода емкостной кнопки.

Также можем снять динамик, который в этом телефоне просто офигенный.

Теперь перейдем к снятию дисплея с корпуса телефона. Для этого феном разогрейте дисплей и используя медиатор, запустите его в отверстие между дисплеем и корпусом.

Для сборки телефона OnePlus One, проделайте все шаги в обратном порядке!

Разборка OnePlus One является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах! Если вам помогла наша инструкция: «Разборка OnePlus One», поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: «Разборка OnePlus One», задайте вопрос в комментариях или по ссылке «Задать вопрос»!

Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!

Наша полная инструкция по разборке iPhone 5, поможет вам быстро и легко разобрать телефон для замены разбитого дисплея, кнопки Home, динамика, микрофона или другого компонента, который сломался за время эксплуатации.

Открутите два винта pentalobe, которые находятся на нижнем торце телефона.

Поместите присоску на дисплей возле кнопки Home. Используйте пластиковую лопатку или медиатр, чтобы отделить дисплей от корпуса iPhone 5. Легонько потяните за присоску, так, чтоб между дисплеем и корпусом образовалась щель, в которую можно будет вставить пластиковую лопатку или медиатр.

Работая пластиковой лопаткой по всему периметру, отделите дисплей от корпуса полностью.

Отогните дисплей вверх на 90 градусов и у вас откроется доступ к металлической защите шлейфа. Открутите на защите три маленьких винта Phillips (# 00) и снимите защиту.

Далее нам потребуется инструмент spudger или пинцет с изогнутыми краями, для того чтоб отключить несколько разъемов. Первым отключите разъем фронтальной камеры и шлейф дисплея.

Разъем шлейфа дисплея находятся недалеко от самого дисплея.

После того как вы отключите разъем дисплея, можете отложить корпус в сторону и заняться разборкой компонентов находящихся на рамке дисплее.

Открутите два маленьких винта Phillips (# 00), которыми крепится динамик к рамке дисплея.

Используя пластиковый spudger, отключите разъем фронтальной камеры и разъем шлейфа дисплея.

Открутите два винта Phillips (# 00), для того чтоб снять с рамки дисплея кнопку Home.

Сама кнопка Home крепится к рамке небольшим количеством клея, используйте инструмент spudger, чтоб подцепить и вытянуть ее.

Открутите шесть маленьких винтов Phillips (# 00), которые крепят жидкокристаллический экран с дисплеем в сборе.
После того, как открутите винты, снимите защиту экрана.

Далее переходим к корпусу телефона и снятию аккумуляторной батареи. Для этого, открутите три маленьких винта Phillips (# 00), которыми крепится металлическая защита шлейфа батареи.

Используя инструмент spudger приподнимите и отсоедините разъем батареи от материнской платы.

Теперь можно потянуть за пластиковый язычок батареи и вытянуть ее из корпуса.

Открутите два маленьких винта Phillips (# 00), которые крепят металлическую скобу защиты материнской платы.

В течение следующих нескольких шагов, будет использоваться spudger для отсоединения нескольких разъемов. Это позволит вам снять материнскую плату. Сначала снимите светодиодную вспышку с материнской платы, потянув ее вверх и в сторону от корпуса.

Следующий разъем, это аудио контроль громкости,

Рядом отключите еще один такой же маленький разъем.

После двух разъемов аудио контроля громкости находится еще один мелкий разъем, который так же нужно отключить.

В нижней части материнской платы находится разъем порта.

Отключите один разъем первой антенны, как показано на фото ниже.

Перед снятием материнской платы, снимите специальной или обычной скрепкой лоток SIM карты.

Открутите два винта Phillips (# 00) с внутренней стороны в верхней части корпуса.

Открутите два маленьких винта Phillips (# 00) и три винта для которых потребуется тонкая, плоская отвертка.

Отключите разъем второй антенны, после чего можно снять материнскую плату с корпуса.

Открутите два винта Phillips (# 00), которыми крепится задняя камера к материнской плате.

Используя spudger осторожно приподнимите подключение и снимите заднюю камеру с материнской платы.

Открутите семь маленьких винтов Phillips (# 00) для того чтоб снять блок динамика и датчик света с корпуса телефона.

Используйте плоский конец инструмента spudger, чтоб снять блок динамика и датчик света, которые кроме винтов крепятся к корпусу небольшим количеством клея.

Блок динамика с датчиком света, между собой также крепятся небольшим количеством клея. Если вам нужно заменить один из этих компонентов, тогда разъедините их.

Чтоб снять вибромоторчик с корпуса, открутите три маленьких винта Phillips (# 00), как показано на фото ниже.

Чтобы добраться до кнопки громкости, нужно сначала снять WiFi и Bluetooth антенны с корпуса, для этого открутите три винта Phillips (# 00).

После того как открутите винты, инструментом spudger вытяните WiFi и Bluetooth антенны с корпуса телефона.

И наконец, открутите последний крестообразный винт, для доступа к кнопке громкости и кнопке питания.

Используя инструмент spudger снимите кнопки питания и громкости вместе со шлейфом на котором они закреплены.

Для сборки телефона произведите всю процедуру в обратном порядке.

Разборка iPhone 5 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах! Если вам помогла наша инструкция: «Разборка iPhone 5», поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: «Разборка iPhone 5», задайте вопрос в комментариях или по ссылке «Задать вопрос»!

Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!

Если вам надо заменить аккумуляторную батарею Sony Xperia ZL, разбитый экран или любой другой компонент, который вышел из строя за время эксплуатации телефона, вам поможет в этом наша инструкция по разборке телефона Sony Xperia ZL.

Разборка именно этой модели Sony Xperia ZL, является одной из самых сложных, а для того чтоб заменить аккумуляторную батарею, вам придется разобрать его почти полностью. И после этого никто не гарантирует, что ваш телефон будет водонепроницаемым. Иногда случается, что даже в водонепроницаемые модели телефонов Sony Xperia может попасть вода, например вы его утопили, и для этого вам придется его разобрать для просушки.

Для разборки нам потребуются такие инструменты: отвертки, пластиковая лопатка, медиатор, spudger, фен. Для сборки следует купить специальный клей, не покупайте клей, который застывает как камень, клей нужен на силиконовой основе.

Купить дисплей в сборе для Sony Xperia ZL

Купить аккумуляторную батарею для Sony Xperia ZL

Купить динамик для Sony Xperia ZL

Сначала нам надо извлечь SIM карту и SD карту, если таковая имеется в телефоне. Для этого откройте специальный отсек и извлеките карточки. После этого отогните этикетку под которой скрываются два винта.

Откручиваем два крестообразных винта под этикеткой. После этого медиатором проникаем в очень узкую щель задней крышки. Она приклеена клеем и после разборки телефон потеряет свою водонепроницаемость, можно конечно обратно все проклеить специальным клеем.

Далее, для открытия крышки можно использовать более толстый инструмент, например spudger или медиатор. Есть три клипсы на одной стороне и две на другой, в этих местах вам надо приложить больше усилия для их открытия.

Теперь можете попрощаться с резиновой прокладкой, которая спасало ваш телефон от воды. Надо избавится от всей резиновой прокладки по всему периметру телефона. При сборке телефона можно найти что нибудь похожее или использовать водостойкий клей.

Отсоединяем четыре разъема шлейфов, обозначены красными прямоугольниками. Дальше отсоедините один разъем NFC антенны, обозначенный оранжевым прямоугольником. Потом еще два разъема, обозначенные желтым и остался один разъем обведенный зеленым прямоугольником, с ним надо поосторожнее, так как он очень хрупкий.

Открутите два винта в правой верхней части телефона, как показано на фото.

Снимите металлический кронштейн, отогнув его немного в сторону пластиковой лопаткой или пинцетом.

Открутите черный винт расположенный сразу под задней камерой.

Открутите два винта расположенных с левой стороны материнской платы. Винты разного размера, откручивайте сначала один, потом меньшей отверткой другой.

Открутите последний винт, который расположен на нижней части материнской платы.

Теперь нужно снять модуль с динамиком и камерой но будьте предельно осторожны, чтоб не порвать шлейфы, которые находятся под модулем, для этого левой рукой придерживайте его, а правой приподнимайте в тех местах как показано на следующих трех фото.

Виновником таких сложностей является верхний шлейф, который мешает разделить на две части.

Обратите внимание на то место, которое обозначено прямоугольником на фото, здесь очень много клея.

На модуле есть шлейф, который также приклеен, это шлейф датчика приближения, который отключает экран если вы подносите его близко к лицу при разговоре.

Теперь вам не должно ничего помешать, чтоб снять материнскую плату, нужно только смотреть за шлейфами, которые могут за нее зацепиться.

Наконец то мы добрались до аккумуляторной батареи но и тут нас ждут некоторые сложности. Первое это надо отсоединить медную ленту на аккумуляторе от рамки телефона. UPDATE (медную ленту от рамки не отрывайте, просто отогните ее от аккумулятора вниз, потом загнете также ее на новый аккумулятор). После этого нам понадобится фен, аккумулятор в этом телефоне приклеен очень большим количеством клея и снять его, не размягчив клей феном или тепловой пушкой, невозможно.

Фен нам понадобится достаточно мощный и дуть на аккумулятор нужно примерно минуту, иногда и больше по всему периметру аккумулятора.

После того как прогреете все достаточно сильно, вставьте медиатор под аккумулятор.

Прогрейте феном аккумулятор еще раз и вставьте второй медиатор сбоку как показано на фото. После этого аккумулятор должен отклеится от рамки телефона и вы можете наконец то его снять.

Если при снятии аккумуляторной батареи вы повредили медную ленту, это не страшно, телефон будет работать и без нее. Эта лента выполняет роль заземления. Если же она целая, ее нужно разгладить и поставить на новый аккумулятор, можно даже приклеить небольшим количеством клея.

Вставляя новый аккумулятор в телефон, надо применить немного силы и давления но и быть осторожным, чтоб его не погнуть и не повредить внутри.

Разборка Sony Xperia ZL является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах! Если вам помогла наша инструкция: «Разборка Sony Xperia ZL», поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: «Разборка Sony Xperia ZL», задайте вопрос в комментариях или по ссылке «Задать вопрос»!

Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!

Перед началом разборки iPhone 4 желательно, чтобы вы сначала создали резервные копии вашего телефона в ITunes, так как возможно, потребуется восстановить телефон, как только вы соберете его обратно. Во-вторых, обратите внимание на порядок и положение всего, что вы разбираете. Самый простой способ сделать это, разложить детали в том же порядке, в котором вы их разбираете. Есть ряд различных размеров винтов и очень важно их не попутать при сборке телефона. А еще лучше расположите детали как показано на рисунке ниже, тогда вы точно не запутаетесь.

Купить дисплей для телефона iPhone 4

Купить кнопку Home для телефона iPhone 4

Купить защитное закаленное стекло для телефона iPhone 4

Сначала снимите сим карту и сим-лоток с вашего телефона. Если у вас нет оригинальной открывашки, которая поставляется вместе с телефоном, используйте обычную скрепку.

Теперь открутите два винта в нижней части телефона. Некоторые версии iPhone 4 имеют винты в форме звезды, другие имеют винты фирмы Phillips. В наборах инструментов должны быть отвертки для обоих типов винта.

Поверните ваш телефон задней частью к себе и толкните пальцами крышку батарейного отсека в направлении, показанном стрелками, чтобы снять ее.

После снятия крышки аккумуляторного отсека, ваш телефон должен выглядеть как показано ниже. Открутите винт который показан на картинке. Защелка для разъема батареи отойдет вместе с винтом.

Ниже на картинке вы видите защелку для разъема батареи снятой. Чтобы освободить разъем шлейфа батареи, просто потяните его от телефона, после этого вытяните батарею, потянув за прозрачное ушко посреди нее.

После снятия аккумуляторной батареи ваш телефон должен выглядеть как показано ниже. Снимите пять обведенных винтов для того, чтобы освободить экран.

После снятия защиты ваш телефон должен выглядеть как показано на картинке.

Следующим шагом нужно отвинтить два, обведенными в кружок, винта и снять вибромоторчик. После отсоединить шесть разъемов шлейфов. Их всех можно поднять вверх подальше от платы. После того как вы отсоединили разъем шлейфа в левом углу телефона вы можете снять камеру.

После снятия камеры и вибромотора, ваш телефон должен выглядеть как показано ниже.

Теперь отвинтите два, обведенных кружком, винта и отсоедините защитный щит.

После снятия защитного щита ваш телефон должен выглядеть как показано ниже.

Следующим шагом нужно отвинтить винт в правом нижнем углу. Антенный кабель, показанный кружком слева, внешне отличается от предыдущих разъемов, но имеет аналогичные типы сетевой вилки и разъем подключения. Для его снятия осторожно подцепите его пинцетом, после этого нужно снять коробку антенны и динамиков на нижней части телефона. Все нужно делать без применения грубой силы.

После снятия коробки динамиков и антенны ваш телефон должен выглядеть как показано ниже. Далее поднимите шлейф который слева и под ним будет винт, отвинтите его. Второй винт будет закрыт белой пленкой, просто пробейте ее отверткой и открутите винт. Также отвинтите третий винт в верхней части телефона. Теперь нужно осторожно поднять печатную плату от основной части телефона.

С извлеченной платой, ваш телефон должен выглядеть как показано ниже. Теперь нужно отвинтить все винты обведенные красными и белыми кружками, они удерживают экран на корпусе. Винты, которые обведены белым, разного размера и имеют шайбы. Очень важно не потерять эти шайбы при разборке.

После того как отвинчены все винты, ваш телефон должен выглядеть как показано ниже. Есть целый ряд других винтов, но они не должны быть откручены на этой стадии.

Теперь инструментом, типа монтировки, отсоедините экран от корпуса как показано на картинке.

После снятия экрана ваш телефон должен выглядеть как показано ниже. Если вы хотите заменить только экран iPhone 4, вам не нужно следовать дальше. Замените экран и проделайте всю процедуру по сборке смартфона в обратном порядке.

Если вы хотите заменить кнопку Home, толкните черную защелку в направлении, указанном белой стрелкой и осторожно потяните за кнопку Home, с другой стороны. Чтобы снять гнездо зарядного устройства, сначала снимите пленку указанную красной стрелкой.

Для снятия передней камеры, подденьте металлическую защиту, указанную стрелкой, а затем осторожно вытяните камеру.

Ниже вы можете увидеть iPhone 4 со снятой кнопкой Home, фронтальной камерой и разъемом зарядного устройства, а также длинный шлейф.

Для сборки проделайте всю процедуру в обратном порядке.

Разборка iPhone 4 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах! Если вам помогла наша инструкция: «Разборка iPhone 4», поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: «Разборка iPhone 4», задайте вопрос в комментариях или по ссылке «Задать вопрос»!

Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!

Полная инструкция с фотографиями по разборке Samsung Galaxy S6 Edge, с помощью которой вы сможете самостоятельно заменить аккумуляторную батарею, разбитый дисплей, сломанные кнопки питания или громкости, вышедшую из строя камеру или любой другой компонент.

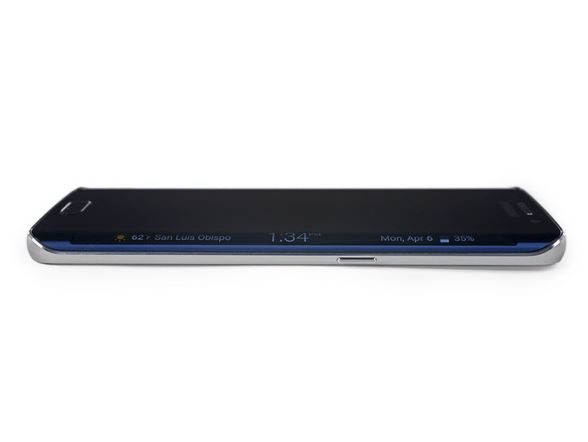

Сегодня к нам на разборку попал телефон, флагман компании Samsung, с изогнутым экраном по обеим сторонам, Samsung Galaxy S6 Edge.

Купить дисплей в сборе для Samsung Galaxy S6 Edge

Купить алюминиевый чехол с защитным стеклом для Samsung Galaxy S6 Edge

Купить оригинальное стекло задней камеры для Samsung Galaxy S6 Edge

На нижнем торце телефона находятся динамик, микрофон, гнездо для наушников и порт USB 2.0.

На верхнем торце телефона находятся второй микрофон, ИК-передатчик и лоток SIM карты.

Итак, для снятия задней крышки нам понадобится медиатор и присоска. Времена, когда заднюю крышку можно было снять, просто сдвинув, уже прошли.

Задняя крышка прилегает к корпусу очень плотно и снять ее не так уж и просто но возможно.

После того как вы отделите заднюю крышку от корпуса телефона, очистите все от клея.

Интересно, что аккумуляторная батарея находится не в корпусе телефона, а на передней части вместе с модулем дисплея. На средней части корпуса телефона нету вообще никаких компонентов.

Давайте разделим две половинки нашего телефона, используя отвертку.

Как открутите все винты, возьмите пластиковую лопатку и разделите корпус на две части.

Как видно из фото ниже, вытянуть аккумуляторную батарею мы все еще не можем, для этого нам придется снять материнскую плату.

По словам Samsung, антенны приварены ультразвуковой сваркой, для экономии пространства.

Кнопка питания также припаяна к корпусу ультразвуковой сваркой и снять нам ее не получится.

Итак, на данном этапе мы можем снять материнскую плату, предварительно отключив два коаксильных кабеля.

Теперь можно снять с материнской платы основную камеру.

Вот так выглядят основная задняя и передняя камеры. На основной камере есть чип двойного осевого гироскопа для оптической стабилизации изображения (в желтом квадрате) и чип последовательной флеш-памяти (в красном квадрате).

Наконец то мы можем снять аккумуляторную батарею, которая крепится полоской клея.

Снимаем с корпуса плату с портом USB 2.0. Почему Samsung решил поставить 2.0, а не 3.0 для нас большая загадка. Возможно для экономии пространства но потерять 90% производительности из-за этого, это абсурд. Привет из 2000 года)))

Самой большой проблемой в Samsung Galaxy S6 Edge является замена дисплея, так как при его снятии есть большая вероятность его повреждения. Но если вы все же хотите его снять, можете рискнуть, а вдруг получится. По словам Samsung изогнутое стекло создается с помощью процесса, который называется 3D термоформовка, процесс нагревания и формирования изогнутого стекла, что удорожает его изготовление аж в восемь раз. Посудите сами, обычное стекло стоит порядка 3$, а изогнутое стекло около 25$.

Снимаем стекло и… видим необычный изогнутый AMOLED дисплей. Кстати именно из-за этого дисплея некоторые пользователи видят под защитным стеклом пузыри, пупыришки, полосы и другие непонятные образования))). Samsung признал, что это недоработка и телефоны с таким дефектом подлежат замене.

Все же мы рекомендуем менять все в сборе модулем (стекло, дисплей, рамка), так как собрать все качественно у вас скорее всего не получится.

Последний компонент, который можно снять с рамки дисплея, это кнопка Home вместе с сенсорным датчиком отпечатков пальцев.

Вот и разобрали мы Samsung Galaxy S6 Edge. Ниже на фото все компоненты, которые нам удалось снять.

Разборка Samsung Galaxy S6 Edge является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах! Если вам помогла наша инструкция: «Разборка Samsung Galaxy S6 Edge», поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: «Разборка Samsung Galaxy S6 Edge», задайте вопрос в комментариях или по ссылке «Задать вопрос»!

Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!

Полная инструкция по разборке Samsung Galaxy S5, для пользователей, которые хотят сами заменить какой либо компонент, вышедший из строя за время эксплуатации телефона. С помощью нашей инструкции вы узнаете как просто заменить разбитый дисплей, аккумуляторную батарею, корпус телефона или динамик. Для разборки вам понадобятся инструменты: отвертки, медиатор или пластиковая лопатка, spudger, пинцет и прямые руки.

Снимаем заднюю крышку с телефона, которая держится на клипсах.

Вынимаем аккумуляторную батарею, к нашему счастью, сделать это в Samsung Galaxy S5, просто.

Извлекаем из слота micro SD карту.

Под слотом карты micro SD находится лоток SIM карты, ее извлекаем также.

Пластиковой лопаткой и пинцетом открываем крышку защиты разъема дисплея. Для ее установки, при сборке, потребуется клей или двухсторонний скотч.

Берем spudger и отключаем разъем дисплея.

Берем медиатор и начинаем снимать дисплей с корпуса телефона, проводим медиатором по всему периметру. Если чувствуете, что медиатор продвигается плотно, используйте фен, чтоб размягчить клей, которым приклеен дисплей к корпусу.

Когда начнете снимать дисплей с рамки телефона, не повредите шлейф кнопки Home.

Дисплей приподнимайте со стороны кнопки Home, так как на обратной стороне еще есть не отключенный шлейф.

Отключите разъем шлейфа дисплея и можете его полностью снять с корпуса.

Открутите десять 3,4мм крестовых винта #000, со стороны дисплея.

Переверните корпус и открутите три 4,4мм крестовых винта, два из которых рядом с USB портом и один левее аккумуляторной батареи.

Пластиковой лопаткой подденьте внутреннюю сторону рамки, чтоб отделить три белых пластиковых клипсы.

Корпус телефона состоит из двух половинок, за которыми находится материнская плата. Начните разделять корпус с левой стороны, как показано на фото ниже.

Перейдите на правую сторону и продолжите разделение.

Используйте пластиковую лопатку и отделите рамку по углам.

Аккуратно вытяните внутреннюю часть корпуса на которой находится материнская плата.

Отключите антенный кабель с материнской платы.

Чтоб снять материнскую плату, открутите один крестовой винт под камерой.

После этого поднимите материнскую плату но осторожно, так как там на задней стороне находится разъем шлейфа материнской платы с дополнительной платой, который нужно отключить.

Используйте spudger, чтоб отключить разъем с дополнительной платы.

Используя spudger отключите мягкие кнопки, чтоб можно было снять дополнительную плату.

Переверните корпус на обратную сторону и открутите один 2.5 мм крестовой винт #000, которым прикручена дополнительная плата с USB портом.

Используя spudger подденьте дополнительную плату и отделите ее от корпуса, кроме винта, крепится она еще небольшим количеством клея.

После снятия дополнительной платы с корпуса, наша разборка Samsung Galaxy S5 закончена. Правда можно еще снять камеру с материнской платы но это уже совсем просто и, думаю фото для этого не потребуется.

Разборка Samsung Galaxy S5 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах! Если вам помогла наша инструкция: «Разборка Samsung Galaxy S5», поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: «Разборка Samsung Galaxy S5», задайте вопрос в комментариях или по ссылке «Задать вопрос»!

Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!
