Разборка техники

На первом шаге при разборке HTC one x нужно снять с телефона сим лоток. Для этого аккуратно вставьте в отверстие, указанное стрелкой на рисунке, скрепку.

Следующим шагом используйте инструмент для отделения задней панели от нижней части экрана, в трех точках, указанных стрелками на рисунке ниже.

После того как вы немного приподняли экран над панелью, возьмите старую кредитную карту и по всему периметру телефона отделите экран от корпуса. При снятии задней крышки, аккумулятор может прилипнуть. Если это так, используйте пистолет горячего воздуха или фен, чтобы направить часть тепла на батарею и смягчить клей, который ее держит, затем проведите кредитной картой под аккумулятором, и он отклеится от задней крышки.

После снятия задней крышки, ваш телефон должен выглядеть как показано ниже.

Теперь поверните экран снова и ваш телефон будет выглядеть как показано ниже. Открутите крестообразной головкой пять винтов, обведенных красным. Три шлейфа, обведенные белым, также должны быть отключены. Для этого просто потяните разъем от платы. Кнопка питания обозначена стрелкой на рисунке, она приклеена к корпусу с помощью двухсторонней липкой ленты, которую нужно легонько отклеить и не повредить.

На картинке ниже вы можете увидеть еще один шлейф, подключенный к плате с помощью ZIF разъема. Шлейф фиксируется с помощью защелки, которая открывается и закрывается на шарнире. Осторожно потяните защелку вверх (защелка показана в закрытом положении ниже) и шлейф будет свободен.

Ниже вы можете увидеть защелку в открытом положении. Шлейф теперь можно отключить, потянув его влево.

Теперь потяните осторожно плату на себя. Если батарея не отсоединяется, подуйте на нее феном, чтобы смягчить клей, который держит батарею на месте. Еще два шлейфа должны быть отключены. Шлейф, который обведен красным имеет тип соединения вилка и розетка, а шлейф обведенный белым имеет разъем ZIF. Отключите эти два шлейфа, и вы сможете извлечь печатную плату.

С отсоединенной платой, ваш телефон должен выглядеть как показано ниже.

Если вы хотите извлечь аккумулятор, сначала снимите медные тепловые щиты на противоположной стороне, после этого выньте батарею из гнезда, показанном на круге ниже.

После снятия аккумуляторной батареи ваш телефон должен выглядеть как показано ниже. Теперь вы можете снять датчик приближения, заднюю и переднюю камеры. Датчик приближения соединен разъемом типа вилка / розетка, на картинке обведен красным. Передняя и задняя камеры имеют разъем ZIF и отмечены на картинке белым кругом.

Ниже вы можете увидеть датчик приближения, переднюю и заднюю камеры.

Переключатель громкости, указанный стрелкой внизу, приклеен к корпусу с помощью двухсторонней ленты. Тщательно очистите ее от корпуса. Разъем для вибромоторчика обведен кружком зеленого цвета и подключен таким же образом, как батарея, отключить его у вас не составит труда. После этого открутите винт обведенный красным.

Теперь можно отсоединить все шлейфы от задней части экрана, как показано ниже.

Для извлечения экрана, нужно дуть теплом от фена около 60 секунд, а затем использовать пластиковый инструмент, например кредитную карту.

С отсоединенным экраном, ваш телефон должен выглядеть как показано ниже.

Если вы хотите, отделить сенсорный экран от ЖК-дисплея, поверните экран снова и отклейте верхний шлейф от задней части экрана, а затем примените немного тепла от фена и рассоедините экран на две части.

Сенсорный экран и LCD теперь были разделены. Разборка завершена.  Для сборки телефона произведите всю процедуру в обратном порядке.

Разборка HTC one x является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах! Если вам помогла наша инструкция: «Разборка HTC one x», поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: «Разборка HTC one x», задайте вопрос в комментариях или по ссылке «Задать вопрос»!

Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!

Полная инструкция по разборке Samsung Galaxy S4, которая вам понадобится при замене жидкокристалического дисплея, аккумуляторной батареи, микрофона, динамика или другого внутреннего компонента вышедшего из строя за время пользования телефоном.

Рядом с гнездом для наушников, вставьте пластиковый инструмент или медиатор в паз, расположенный на задней крышке. Работая по всему периметру смартфона освободите клипсы, которые крепят заднюю крышку к корпусу телефона.

Затем с помощью пластикового инструмента spudger приподнимите и снимите батарею с Samsung Galaxy S4.

Снимите с телефона SIM-карту и карту MicroSD (если имеется). После этого открутите девять винтов Phillips (# 00), для доступа к материнской плате телефона.

Используя пинцет с изогнутыми концами, снимите с нижней части блок с динамиком.

Теперь нам нужно пластиковым инструментом разделить корпус телефона на две части, которые между собой скреплены клипсами.

Открутите винт Phillips (# 00), который крепит материнскую плату к корпусу (отмечен на фото оранжевым кружком).

Найдите и отсоедините коаксиальный кабель в нижней части телефона (отмечен на фото белым кругом).

Разъем док-станции имеет металлический кронштейн крепления к пластиковому корпусу. Используйте  изогнутые щипцы, приподнимите кронштейн и освободите его из пластиковых защелок. (отмечены на фото черными кругами).

Затем найдите шесть соединений и используя изогнутый пинцет, освободите их со своих гнезд. (отмечены на фото белыми прямоугольниками).

После того как открутите один винт, освободите все соединения, можете снять материнскую плату.

Разъем док-станции крепится с небольшим количеством клея. Инструментом spudger приподнимите и снимите разъем док-станции в сборе с телефона.

Открутите два винта Phillips (# 00) для доступа к компонентам в верхней части телефона.

Затем с помощью тонкого кончика изогнутого пинцета снимите блок динамика.

Используя все тот же пинцет, снимите металлическую защелку фронтальной камеры и разговорного динамика.

Теперь вы имеете доступ для того, чтоб снять фронтальную камеру с телефона.

Блок разговорного динамика закреплен небольшим количеством клея, чтоб его снять нужно поддеть пинцетом и вытянуть с его местоположения.

В телефоне Samsung Galaxy S4 дисплей в сборе (LCD & Touch Screen), крепится к рамке большим количеством клея и вам потребуется фен для его размягчения. Эта процедура рекомендуется только в том случае если у вас поврежден дисплей.

Чтоб отделить дисплей от рамки, возьмите тонкий инструмент, которым через отверстие фронтальной камеры отделите дисплей от верхней части рамки настолько, чтоб в получившуюся щель продеть пластиковый инструмент для дальнейшего разделения.

После того как вы продели в щель spudger, начните разделять дисплей по всему периметру. Будьте внимательны с кнопкой Home в нижней части телефона.

После разделения дисплея снимите с него кнопку Home.

Разборка Samsung Galaxy S4 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах! Если вам помогла наша инструкция: «Разборка Samsung Galaxy S4», поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: «Разборка Samsung Galaxy S4», задайте вопрос в комментариях или по ссылке «Задать вопрос»!

Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!

Сегодня к нам на разборку попал очень качественно сделанный и простой в разборке телефон LG G4. Инструкция по разборке LG G4 поможет вам разобрать телефон для замены какого либо компонента, который вышел из строя за время эксплуатации, будь то микрофон, динамик, кнопка, аккумуляторная батарея или разбитый экран. Следуя инструкции в обратном порядке, вы с легкостью соберете телефон LG G4 обратно, тем более, что разборка и сборка этой модели телефона, является одной из самых легких.

Сначала снимем заднюю крышку с телефона, для этого ее нужно поддеть ногтем и снять с клипс, которые ее держат.

Так же просто снимаем аккумуляторную батарею, в отличии от других моделей телефонов, у которых она приклеена.

Теперь нам нужна отвертка и медиатор, чтоб снять пластиковую крышку, под которой находится материнская плата. Уже с первых шагов видно, что ремонтнопригодность телефона LG G4 очень хорошая, здесь минимум винтов, клея и сложных компонентов.

Используя пинцет или spudger, по потребности, снимите с материнской платы переднюю восьми мегапиксельную камеру, камера хоть и маленькая но благодаря встроенным ИК фильтрам делает отличные селфи.

Отключив разъем задней камеры, мы можем снять материнскую плату и это очень круто, потому что всего несколько шагов и мы разобрали почти весь телефон.

С передней части телефона можно снять заднюю камеру, поддев ее пластиковой лопаткой или воспользовавшись инструментом spudger.

Очень просто в этом телефоне можно заменить выход на наушники, нет никакой пайки и винтов, просто вытяните его пинцетом из паза.

Ниже на фото телефон LG G4 в разобранном виде, как видите ремонтнопригодность этой модели на самом высоком уровне, его очень просто разобрать, заменить сломанную деталь и потом собрать обратно.

Разборка LG G4 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах! Если вам помогла наша инструкция: «Разборка LG G4», поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: «Разборка LG G4», задайте вопрос в комментариях или по ссылке «Задать вопрос»!

Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!

Полная инструкция по разборке музыкального флагмана Meizu mx3 из поднебесной. С помощью этой инструкции вы сможете без проблем разобрать, заменить поломанную деталь, и потом обратно собрать свой телефон Meizu mx3.

Купить дисплей в сборе + инструменты для разборки для Meizu MX3

Купить дисплей в сборе с рамкой для Meizu MX3

Вставьте пластиковую лопатку возле кнопки питания и отщелкните, в этом месте, заднюю крышку от корпуса телефона.

Используя, скрепку или какой либо другой острый инструмент, нажмите на металлическую кнопку в нижнем углу телефона. После этого лопаткой отщелкните клипсы по всему периметру телефона и снимите заднюю крышку.

Используя, крестовую отвертку для разборки телефонов, открутите одинадцать винтов, которые крепят защитную пластиковую крышку.

После того как открутите все винтики, используя, пластиковую лопатку, приподнимите пластиковую защиту в верхней части телефона.

Отключите три разъема шлейфов с материнской платы.

Если надо снять аккумуляторную батарею, вставьте в паз пластиковую лопатку, который находится на левой стороне батареи и отклейте ее от корпуса телефона.

Открутите три винтика обведенные на фото красными кружками. Далее отключите два разъема шлейфа, показанные на фото бирюзовыми прямоугольниками. Третий разъем изображен на фото желтым кружком, его также нужно отключить.

Снимите разъем наушников, как изображено на фото, а также рядом отключите разъем коаксильного кабеля, отмечено красным прямоугольником. Синим отмечен еще один разъем, который также надо отключить.

 После всех, описанных выше манипуляций, возьмите пинцет или пластиковую лопатку и в месте, которое видно на фото, снимите материнскую плату.

Теперь давайте снимем, с материнской платы нашего Meizu mx3, заднюю камеру. Для этого отключите два разъема шлейфов как показано на двух фото ниже.

После снятия задней камеры, наша материнская плата должна выглядеть так, как показано на фото ниже.

С корпуса телефона можно снять кнопку питания и кнопку громкости. Для того, чтоб их снять не нужно снимать батарею и материнскую плату, достаточно снять защитную пластиковую крышку и вы получите к этим кнопкам доступ для их замены.

Если вы разбили дисплей вашего телефона Meizu MX3, его можно заменить в сборе вместе с металлической рамкой и отдельно от нее. Нужно разогреть клей феном и отделить дисплей от рамки, используя пластиковую лопатку или медиатор. Отделять начинайте с нижнего угла или в том месте, где откололся кусочек стекла.

После разделения дисплея и рамки, очистите ее от старого клея.

Чтоб приклеить новый дисплей к рамке есть два способа, первый с помощью тонкого слоя клея, нанеся его на металлическую рамку, второй способ, с помощью тонкого двухстороннего скотча, вырезав его как показано на фото ниже. После этого проденьте шлейф нового дисплея и приклейте его на место.

Все, теперь можно собирать ваш телефон, используя эту инструкцию в обратном порядке!

Разборка Meizu mx3 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах! Если вам помогла наша инструкция: «Разборка Meizu mx3», поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: «Разборка Meizu mx3», задайте вопрос в комментариях или по ссылке «Задать вопрос»!

Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!

Сегодня мы вам представим разборку флагмана Samsung Galaxy S7, одного из самых лучших телефонов 2016 года с защитой IP68 от воды и пыли. Но после разборки и сборки телефона вам надо будет быть готовым к тому, что защита пропадет, так как вы не сможете приклеить заднюю крышку как это делают на заводе.

С помощью этой инструкции по разборке Samsung Galaxy S7 вы сможете заменить разбитый дисплей, аккумуляторную батарею, фронтальную или тыльную камеру, разъем зарядки или любой другой компонент, который вышел из строя за время эксплуатации.

Для разборки и сборки телефона вам потребуются инструменты: отвертка, пинцет, spudger или пластиковая лопатка, медиатор, присоска, фен для размягчения клея под задней крышкой, аккумуляторной батареей и дисплеем, двухсторонняя липкая лента, чтоб приклеить на место заднюю крышку и дисплей.

Купить дисплей в сборе для Samsung Galaxy S7

Купить защитное стекло для Samsung Galaxy S7

Купить заднюю камеру для Samsung Galaxy S7

Купить защитное стекло камеры и вспышки для Samsung Galaxy S7

Для снятия задней крышки на потребуется фен, присоска и медиатор, времена когда можно было сдвинуть и снять заднюю крышку, прошли.

После снятия задней крышки, очистите ее от клея, потом открутите все винтики по периметру телефона.

Снимаем верхнюю пластиковую панельку, среднюю и нижнюю вместе с динамиком.

Как видно на фото, на средней панели есть беспроводная зарядка.

Отключаем разъем аккумуляторной батареи и извлекаем ее с помощью медиатора, в Samsung Galaxy S7 она достаточно мощная на 3000 mAh, например в iPhone 6 Plus всего на 2750 mAh

Отключаем разъем фронтальной 5 мегапиксельной камеры и извлекаем ее из корпуса телефона, теперь также можно извлечь и материнскую плату.

С материнской платы, если нужно, можно снять заднюю 12 мегапиксельную камеру.

Рассмотрим элементы материнской платы:

красным: модуль памяти SK Hynix H9KNNNCTUMU-BRNMH 4 GB LPDDR4 SDRAM встроена в процессор Qualcomm MSM8996 Snapdragon 820

оранжевым: оперативная память Samsung KLUBG4G1CE 32 GB MLC Universal Flash Storage 2.0

желтым: аудиокодек Qualcomm WCD9335 Audio Codec

красным: Avago AFEM-9040 Multiband Multimode Module

оранжевым: Murata FAJ15 Front End Module

желтым: Qorvo QM78064 High Band RF Fusion Module

зеленым: Qorvo QM63001A Diversity Receive Module

голубым: звуковой процессор DSP DBMD4 Audio/Voice Processor

красным: Murata KM5D18098 Wi-Fi Module

оранжевым: NXP 67T05 NFC Controller

желтым: IDT P9221 Wireless Power Reciever (likely an iteration of IDT P9220)

зеленым: STMicroelectronics LSM6DS3 always-on 6-Axis IMU

голубым: Qualcomm PM8996 PMIC

синим: Qualcomm QFE3100 Envelope Tracker

розовым: Qualcomm WTR4905 and WTR3925 RF Transceivers

Перейдем к дальнейшей разборке Samsung Galaxy S7. Отключаем разъем 3,5мм. входа для наушников и извлекаем его с корпуса. Как можно заметить вокруг каждого элемента есть резиновое уплотнение для защиты от воды. Степень защиты IP68, самая высокая это IP69

Как видно со следующего фото, шлейфы дочерней платы и док станции невозможно отключить без снятия дисплея. Так что придется снимать дисплей, для этого нужно прогреть его феном и потом медиатором отсоединить его от корпуса телефона.

После того как снимите дигитайзер, можно будет снять дочернюю плату на которой размещены: микрофон, USB порт, светодиоды софт кнопок. Так что без снятия дигитайзера, вы не сможете даже заменить USB порт, разве что имеете навыки его перепаять.

Вот мы добрались до так рекламируемой Самсунгом легендарной системе жидкостного охлаждения. Но на деле оказалось, что это простой медный прутик в 1мм. шириной и весом в полтора грамма, который передает тепло с процессора на метал корпуса.

Ремонтопригодность Samsung Galaxy S7 на самом низком уровне, для замены даже самого простого USB порта придется снимать дисплей. Замена аккумуляторной батареи немного проще чем в предыдущей модели Samsung Galaxy S6, в котором сначала нужно снять материнскую плату, также некоторые компоненты в Samsung Galaxy S7 возможно заменить самому но менять самостоятельно дисплей мы бы не советовали, лучше доверить эту работу мастеру из сервисного центра.

Видео по разборке Samsung Galaxy S7:

Разборка Samsung Galaxy S7 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах! Если вам помогла наша инструкция: «Разборка Samsung Galaxy S7», поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: «Разборка Samsung Galaxy S7», задайте вопрос в комментариях или по ссылке «Задать вопрос»!

Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!

С помощью этой инструкции вы сможете разобрать смартфон LG Nexus 4, для того чтоб заменить сломанный дисплей или любые другие внутренние компоненты, которые могут выйти из строя, за время эксплуатации смартфона.

Разборку смартфона начните со снятия задней крышки. Для этого открутите два винта, которые расположены на торце телефона.

Затем вставьте пластиковый инструмент между задней крышкой и корпусом телефона и двигаясь по периметру отщелкните клипсы удерживающие ее. После этого можно ее снять.

Для снятия аккумуляторной батареи нужно открутить два винта изображенных на фото ниже.

Кроме винтов аккумуляторную батарею еще удерживает небольшое количество клея. Для этого подденьте ее инструментом и не прикладывая лишних усилий снимите ее с клея.

Далее нужно открутить два винта, которые удерживают корпус динамика.

После того как открутите винты, подденьте корпус с динамиком пластиковой подъемной лопаткой и снимите его с корпуса телефона.

Следующим шагом, надо найти и открутить девять винтов для снятия пластиковой защиты платы.

После того как открутите все винты можете смело снимать пластиковую защиту платы.

Дальше нам надо снять разговорный динамик, для этого отсоединяем разъем динамика, как показано на фото ниже.

Далее используя пластиковую подъемную лопатку отключаем от платы разъем  шлейфа дисплея.

Теперь мы можем отключить разъем задней камеры, который находился под широким шлейфом дисплея. После отключения разъема, камеру можно снять.

Используя инструмент или скрепку снимите лоток сим карты.

Отключаем три разъема, один разъем антенны и два разъема шлейфы, которые отмечены на фото.

После отключения всех разъемов можно снимать плату с корпуса телефона.

С материнской платы нужно снять фронтальную камеру, отключив ее разъем.

Для снятия док порта используйте подъемную лопатку. Док порт держится на небольшом количестве клея.

Чтоб снять дисплей с корпуса надо использовать фен для разогрева клея на котором он держится.

Для снятия дисплея с корпуса, после разогрева клея, подденьте дисплей со стороны разговорного динамика и отделяйте его от корпуса по всему периметру.

Для сборки телефона проведите всю процедуру в обратном порядке.

Ниже два фото на которых изображены все детали телефона LG Nexus 4.

Разборка Nexus 4 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах! Если вам помогла наша инструкция: «Разборка Nexus 4», поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: «Разборка Nexus 4», задайте вопрос в комментариях или по ссылке «Задать вопрос»!

Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!

С помощью этой инструкции по разборке Samsung Galaxy Note 3, вы сможете заменить в своем телефоне разбитый дисплей или другой компонент, который был поврежден или вышел из строя во время эксплуатации.

Первым делом нужно снять заднюю крышку телефона, для этого вставьте пластиковый инструмент со стороны аудио разъема и проводя по всему периметру корпуса отсоедините клипсы, которыми она прикреплена.

Снимаем аккумуляторную батарею. Для этого просто подденьте ее пластиковым инструментом и вытяните с ее местоположения.

Теперь нужно вытянуть SIM-карту и карту MicroSD если имеется. Далее откручиваем двенадцать маленьких винтов Phillips (# 00), которыми крепится пластиковая защита платы, для доступа к внутренностям телефона.

Не забудьте вытянуть стилус из телефона.

Используя изогнутый пинцет снимите с клипс пластиковую защиту платы. Она держится на клипсах по всему периметру телефона.

Отсоедините два разъема коаксильного кабеля, отмеченных на фото оранжевыми кружками. Также отсоедините шесть разъемов, отмеченных оранжевыми прямоугольниками на фото.

Теперь можно снять плату, аккуратно маневрируя около освобожденных разъемов.

На нижней стороне материнской платы снимите заднюю камеру, предварительно отсоединив разъем шлейфа.

Для того чтоб снять фронтальную камеру  в сборе с датчиком приближения, нужно отсоединить металлический зажим, а затем используя пинцет отключить разъем.

Найдите и открутите один маленький винт Phillips (#00), отмеченный на фото оранжевым кружком, которым привинчен аудио разъем и динамик.

Разъем док-станции в сборе удерживается на месте с помощью клея, для снятия док-станции используйте тепло фена, чтобы смягчить клей, после чего ее можно снять.

Дисплей в сборе, прикреплен к переднему корпусу / раме смартфона большим количеством клея, и для того чтоб отсоединить жидкокристалический дисплей потребуется тепло фена и немного терпения. Эта процедура рекомендуется только в том случае если у вас поврежден экран.

Далее, чтоб отсоединить дисплей от переднего корпуса / рамы телефона, используйте маленькую отвертку и через отверстие фронтальной камеры нажмите на поврежденный дисплей.

Используя пластиковый инструмент, и при необходимости тепло от фена отсоедините дисплей от корпуса. Будьте внимательны, чтоб при снятии дисплея не повредить кнопку Home.

После снятия дисплея с корпуса, нужно также снять кнопку Home.

Для сборки Samsung Galaxy Note 3 проделайте всю процедуру в обратном порядке.

Разборка Samsung Galaxy Note 3 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах! Если вам помогла наша инструкция: «Разборка Samsung Galaxy Note 3», поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: «Разборка Samsung Galaxy Note 3», задайте вопрос в комментариях или по ссылке «Задать вопрос»!

Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!

Полная инструкция по разборке, китайского флагмана прошлого года, телефона Xiaomi mi3. С помощью этой инструкции вы сможете заменить дисплей, аккумуляторную батарею, динамик, камеру или другой компонент, который вышел из строя за время эксплуатации телефона Xiaomi mi3.

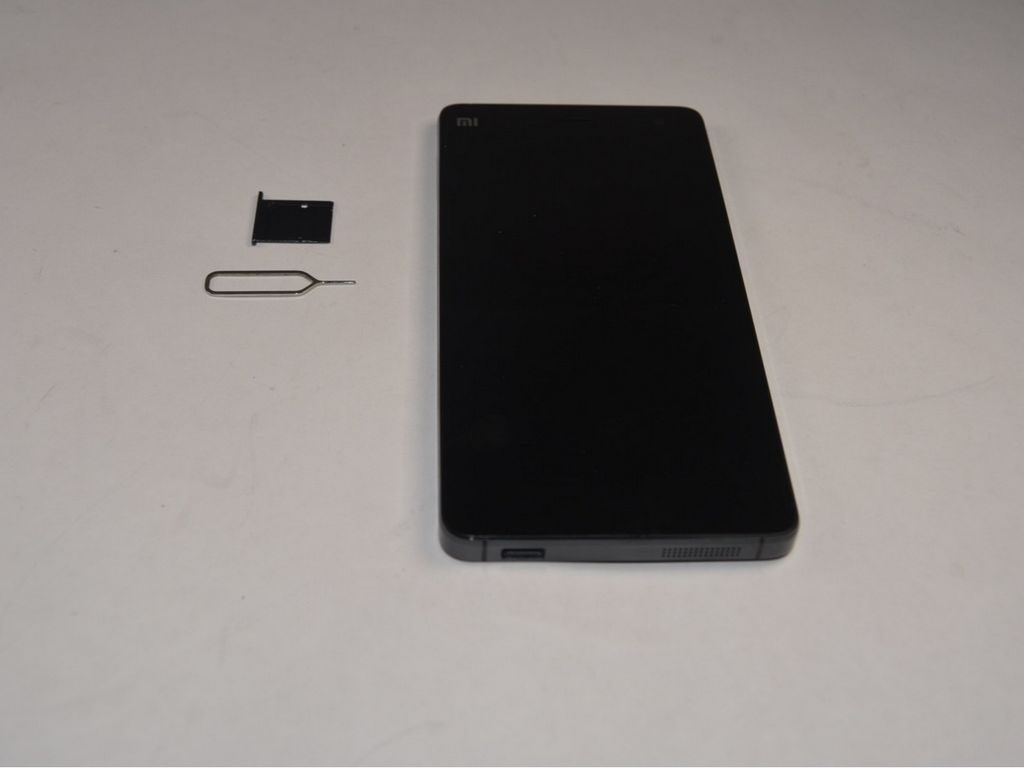

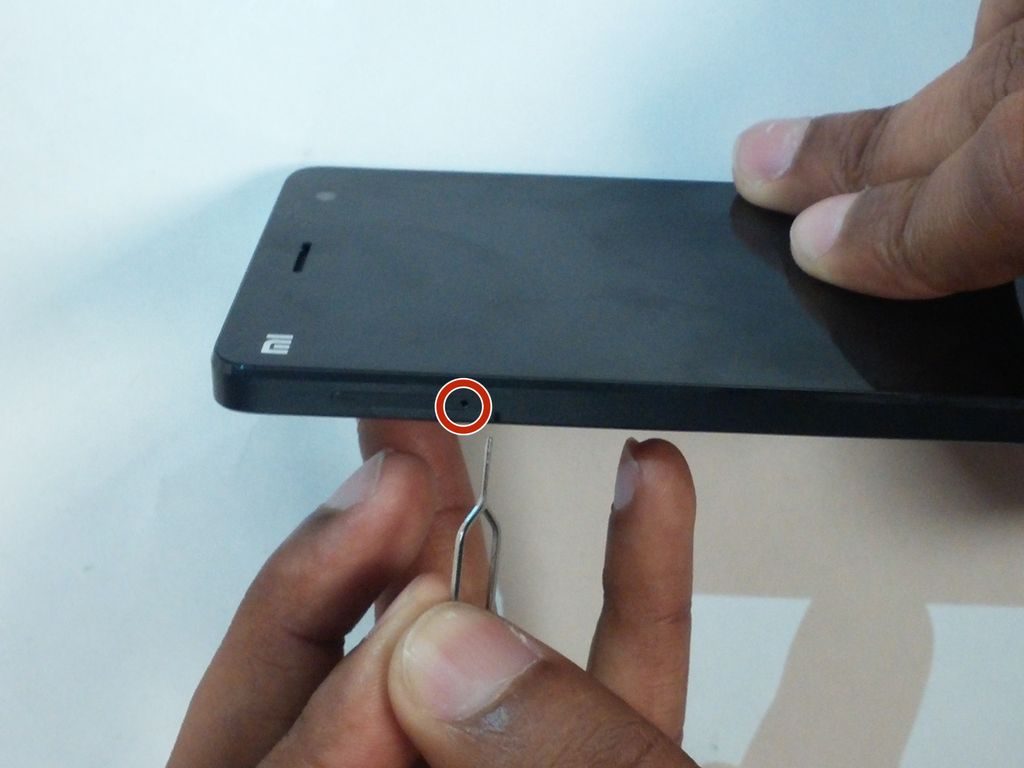

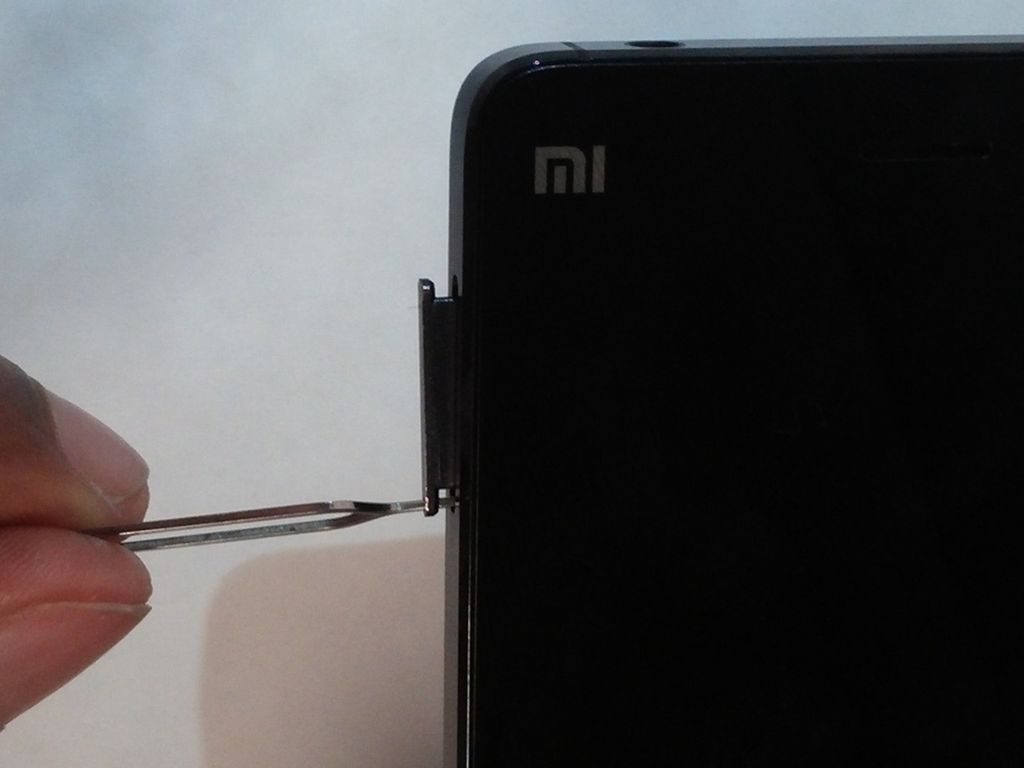

Первым шагом нужно снять с телефона лоток SIM карты, за ним идет два крестообразных винта, один из них запломбирован оранжевым пластилином. При самостоятельной разборке телефона Xiaomi mi3 вы лишаетесь гарантии!

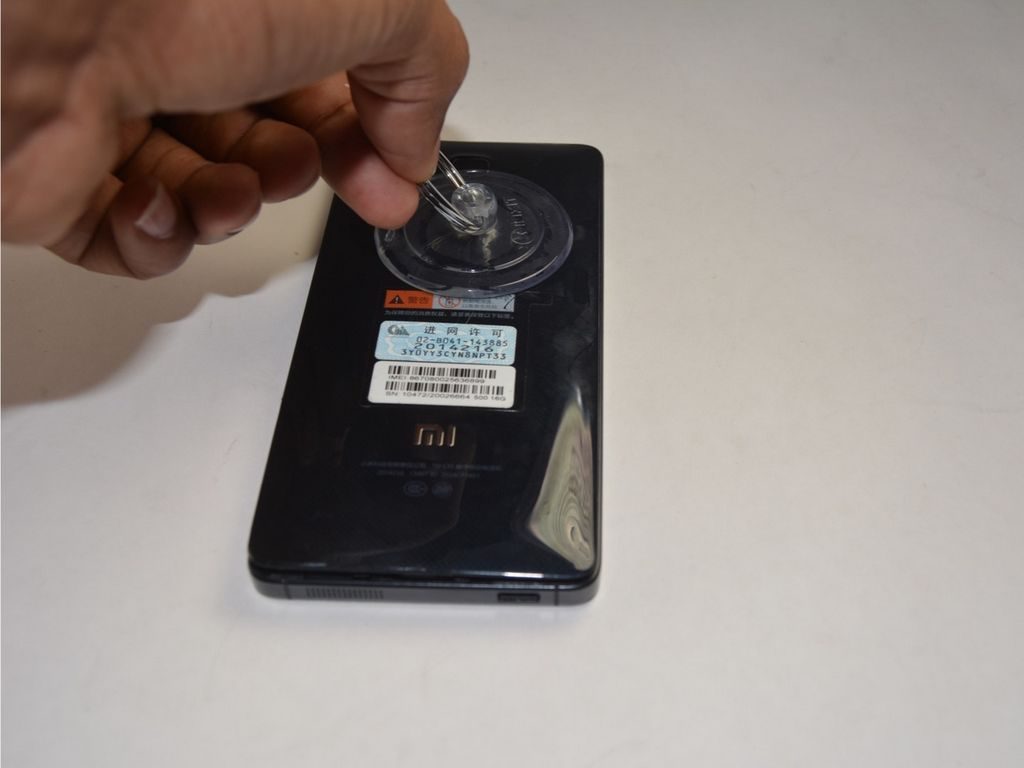

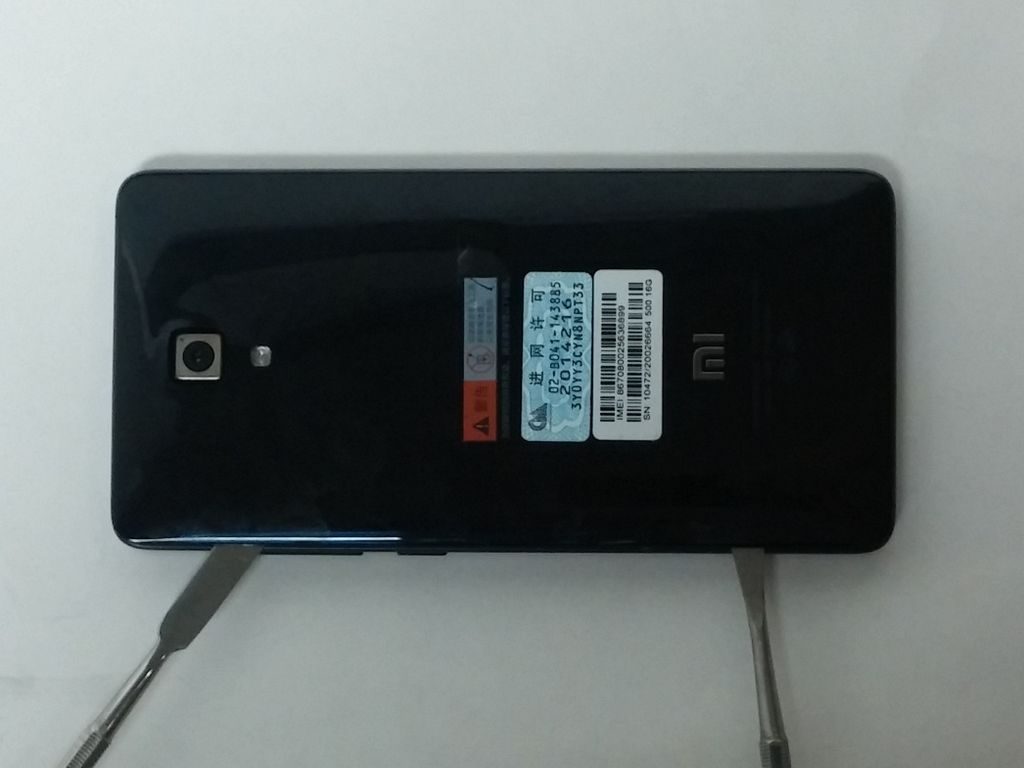

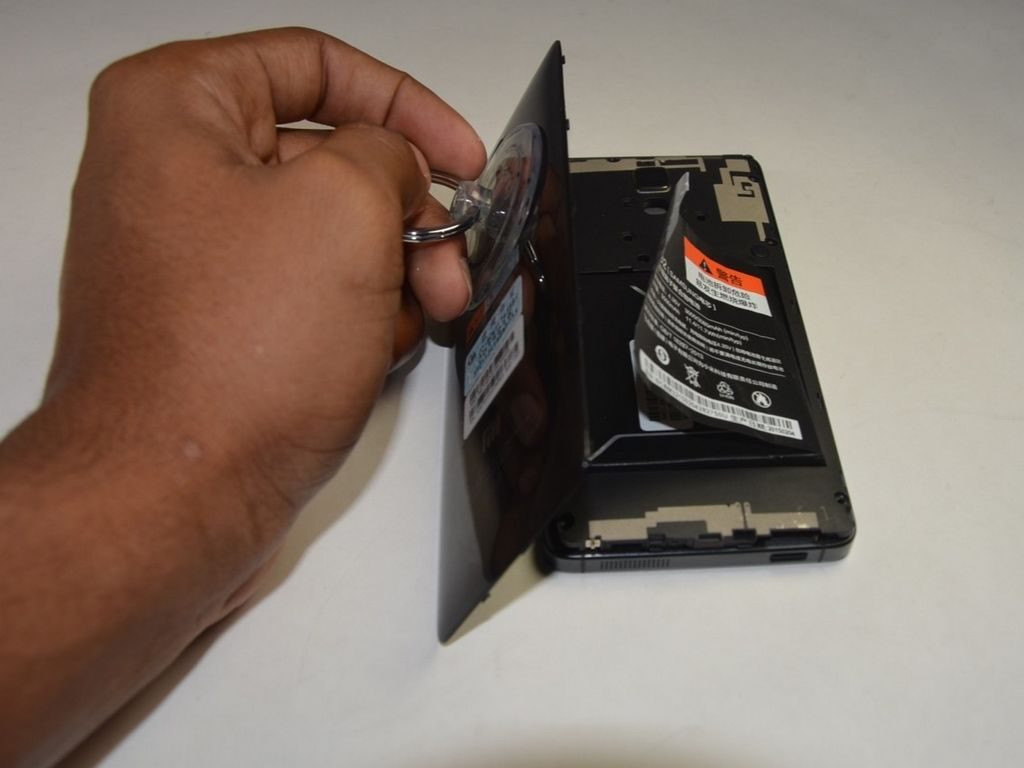

Используя медиатор снимите заднюю крышку с корпуса телефона. Начинать снимать крышку с клипс нужно между кнопкой питания и кнопкой громкости.

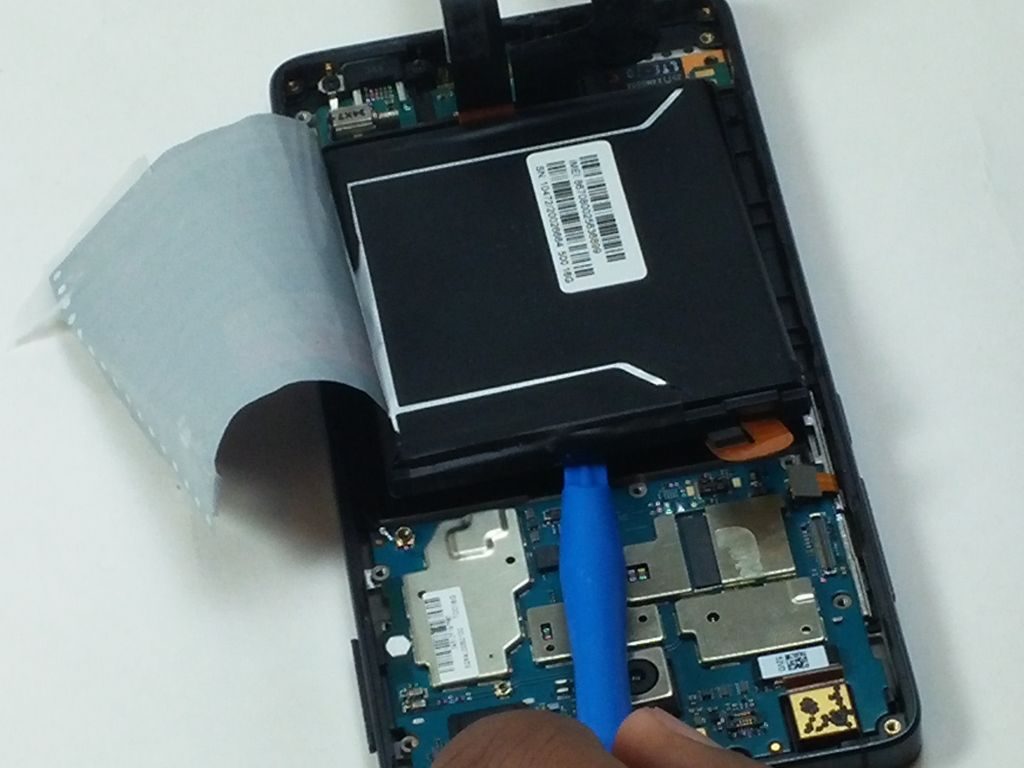

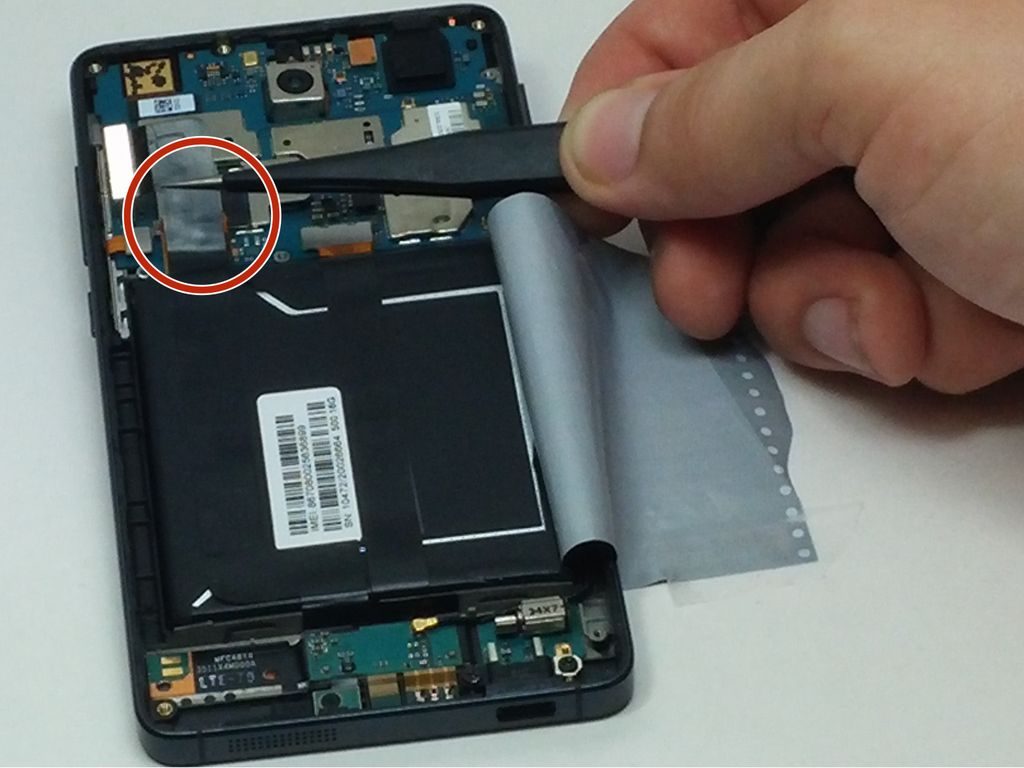

Теперь нам надо снять аккумуляторную батарею и отклеить от нее антенну NFC.

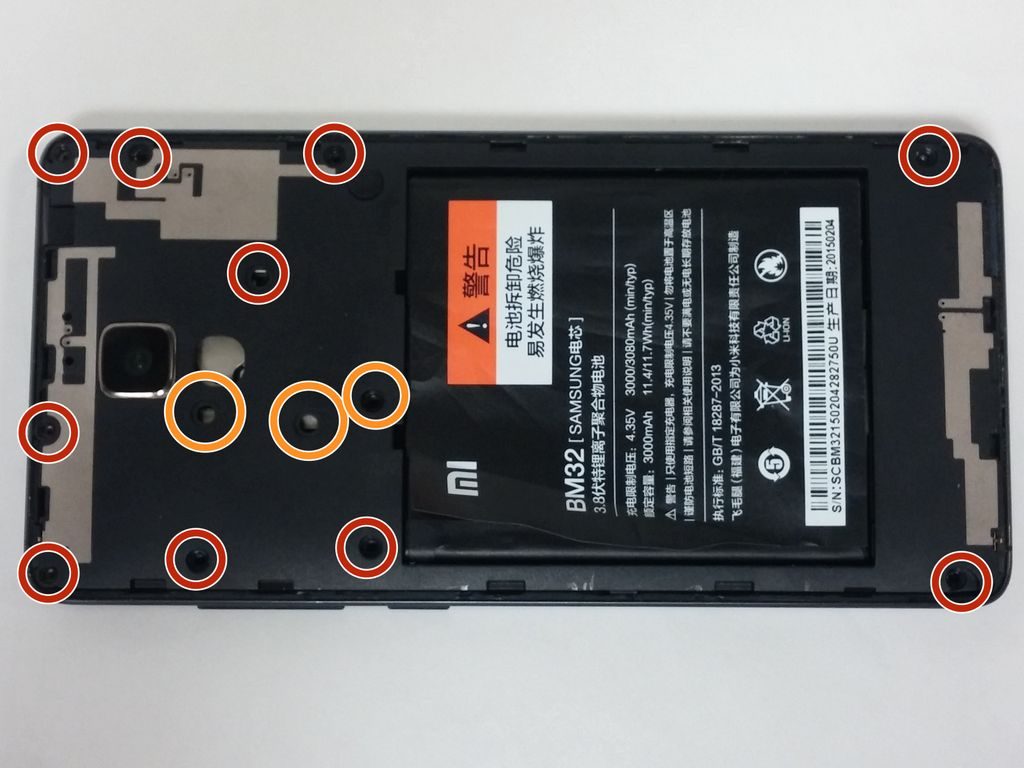

Открутите восемь винтов Phillips, которыми крепится защитная крышка, двумя из них крепится также материнская плата.

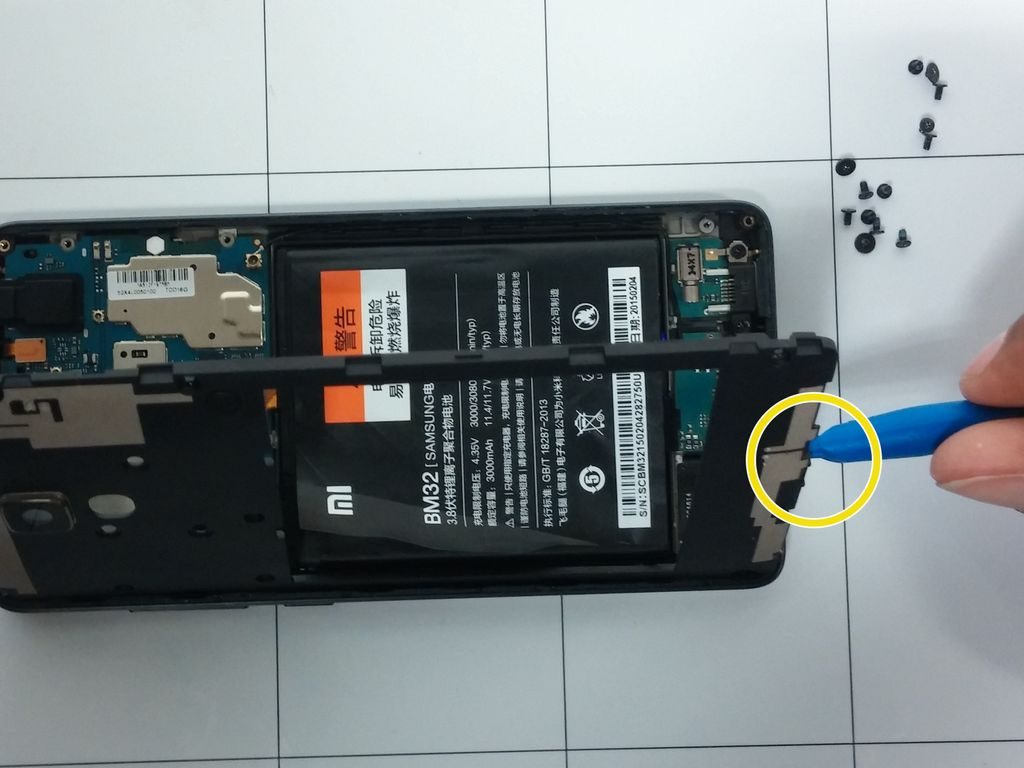

Крышку снимайте осторожно, так как NFC антенна крепится к аккумулятору небольшим количеством клея.

Снимите аккумуляторную батарею вместе с крышкой, для этого сильно тянем за язычок на аккумуляторе на котором написано: «Battery Removal»

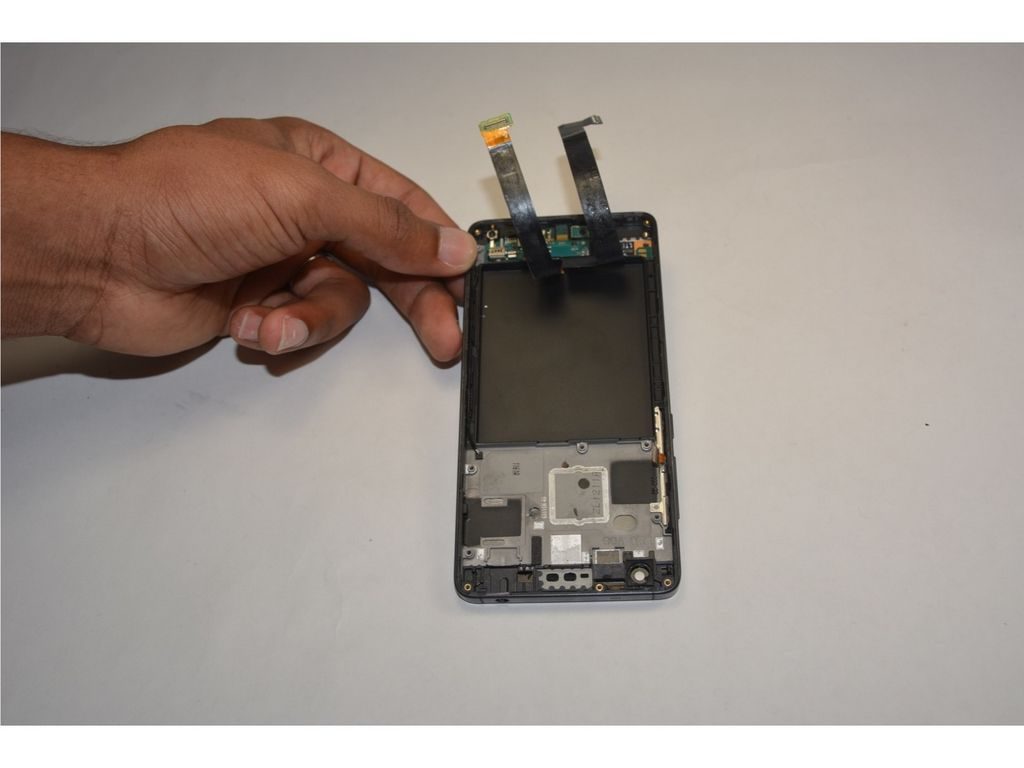

Отсоедините два разъема шлейфа дисплея от материнской платы.

Теперь отсоедините с материнской платы разъем антенны.

Отключите еще два разъема шлейфа на материнской плате, как показано на двух фото ниже.

Открутите два последних винта, которые удерживают материнскую плату, один находится возле черного круглого вибромотора, второй возле камеры.

Теперь осторожно снимите материнскую плату с корпуса, поднимайте ее со стороны вибромотора. Снизу будет еще шлейф кнопок включения и громкости. Его можно сразу и отклеить.

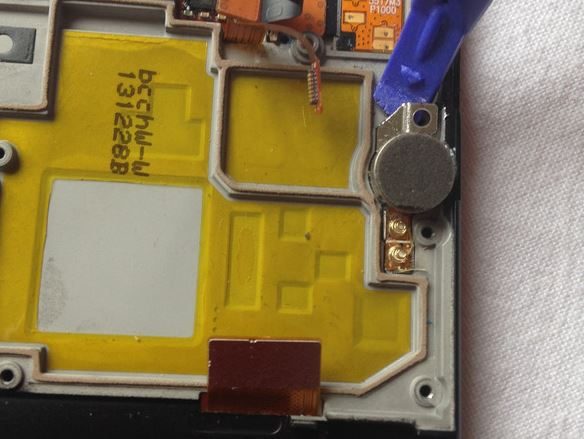

Если требуется, снимите  вибромотор с корпуса, используя пластиковый инструмент, крепится он небольшим количеством клея.

Под верхним шлейфом экрана скрыт один винт, открутив который вы получите возможность снять датчик освещения и разъем наушников.

Открутите три винта, после этого медиатором сдвиньте вниз крышку защиты антенны и шлейфа USB разъема.

Отсоедините пластиковым инструментом разъем антенны и потянув снимите ее с корпуса, также снимите резиновую заглушку провода.

Последним шагом нужно снять шлейф USB разъема. Для этого подденьте его медиатором в верхней части и начните снимать его. Сам  USB разъем на металлической площадке, не пытайтесь отклеить шлейф от этой площадки.

Разборка Xiaomi mi3 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах! Если вам помогла наша инструкция: «Разборка Xiaomi mi3», поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: «Разборка Xiaomi mi3», задайте вопрос в комментариях или по ссылке «Задать вопрос»!

Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!

Полная инструкция по разборке Xiaomi Mi4, с помощью которой вы сможете заменить аккумуляторную батарею, микрофон, динамик, разбитый дисплей или любой другой компонент, который вышел из строя за время эксплуатации телефона. Для разборки вам понадобятся инструменты: две крестообразных отвертки разного размера 1.2 мм и 0.5 мм, пинцет, пластиковая лопатка, медиатор и для снятия экрана с рамки, присоску и если есть spudger.

Убедитесь, что телефон выключен. Используя ключик или скрепку, извлеките лоток микро SIM карты и отложите в сторону.

Теперь нужно снять заднюю крышку с телефона, для этого воспользуйтесь медиаторами и присоской или если есть металлическим инструментом spudger, как показано на фото.

Открутите крестообразной отверткой, размера 1.2 мм, десять винтиков, отмеченных на фото красными кружочками и три винтика отверткой размера 0.5 мм, обозначенных на фото оранжевыми кружочками, для снятия задней рамки телефона.

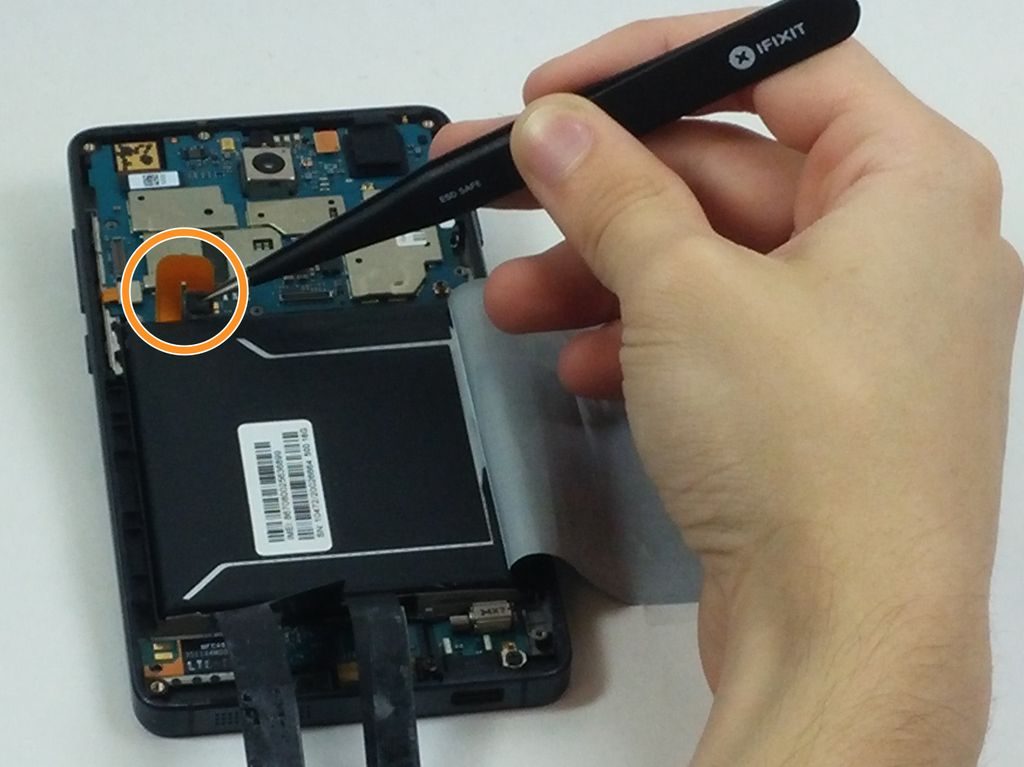

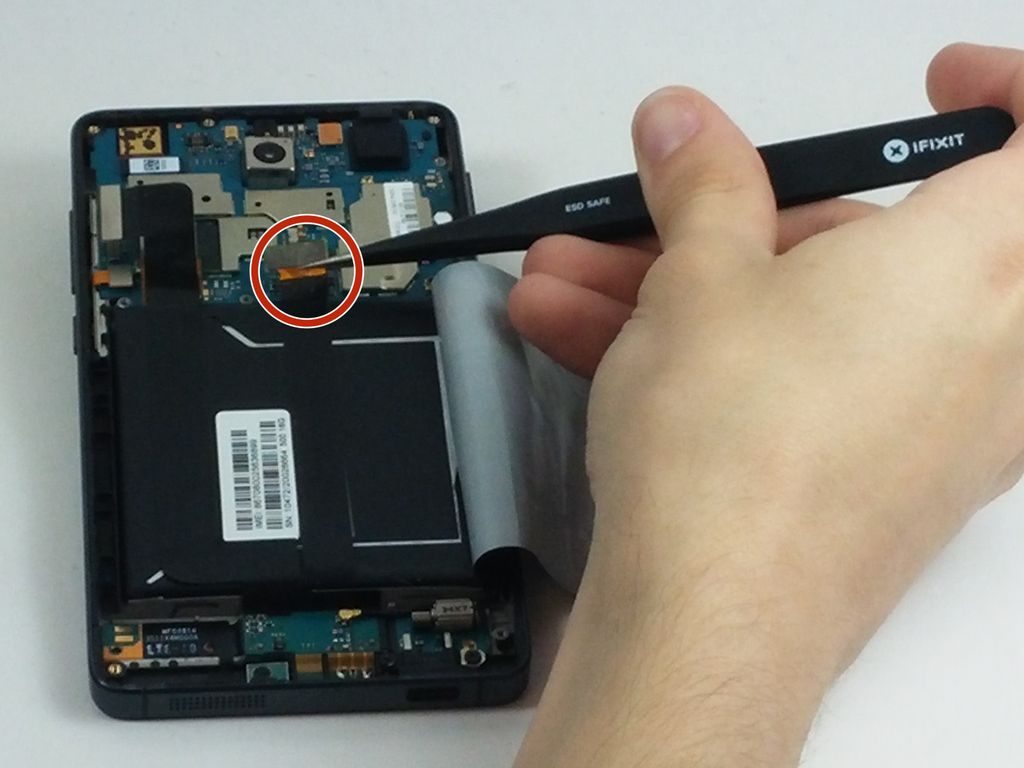

Используя пинцет, отключите три разъема шлейфа, которые идут от аккумуляторной батареи к материнской плате.

Теперь, используя пластиковую лопатку, можете извлечь с телефона аккумуляторную батарею.

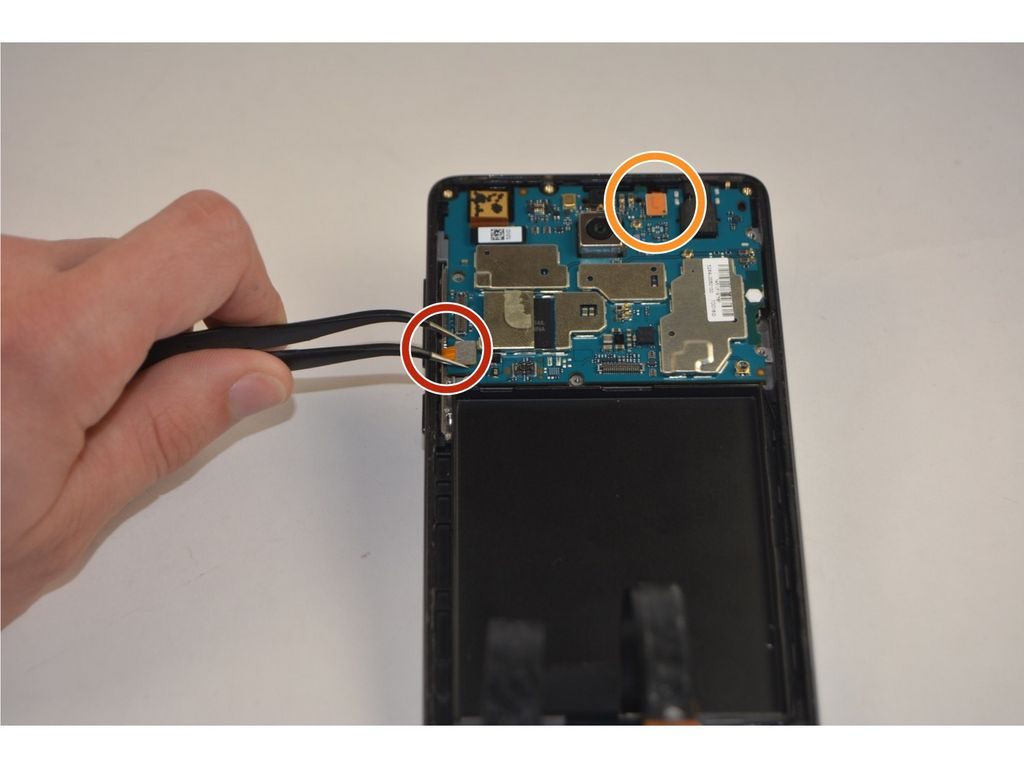

Используя пинцет, отключите два маленьких разъема от материнской платы.

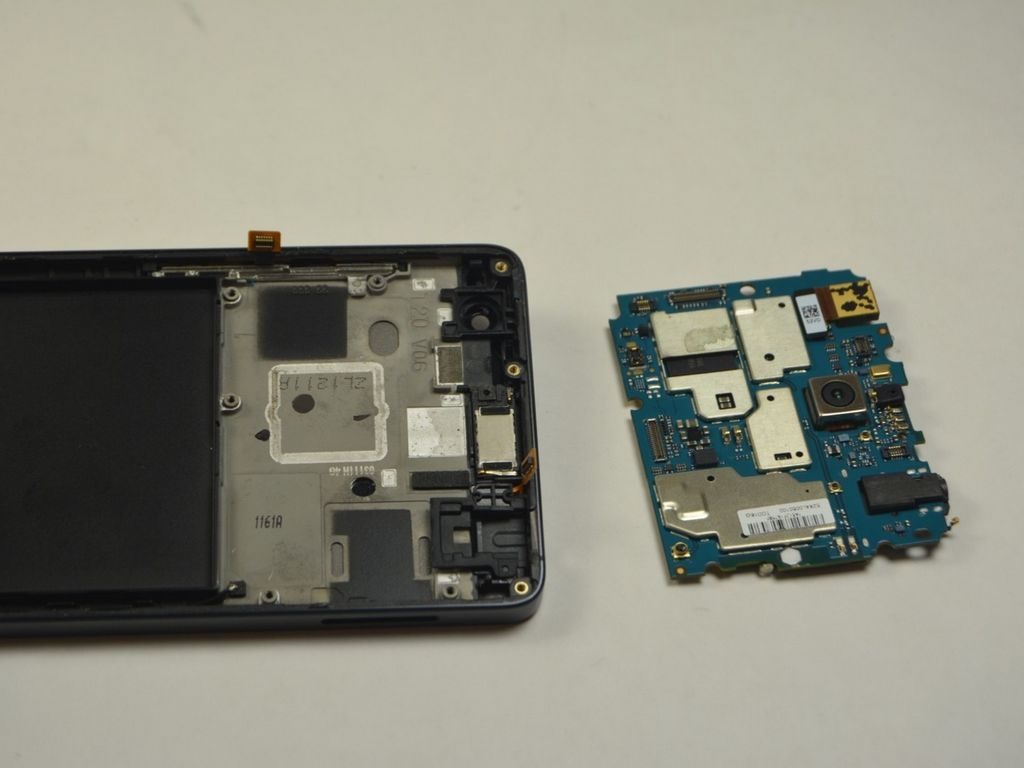

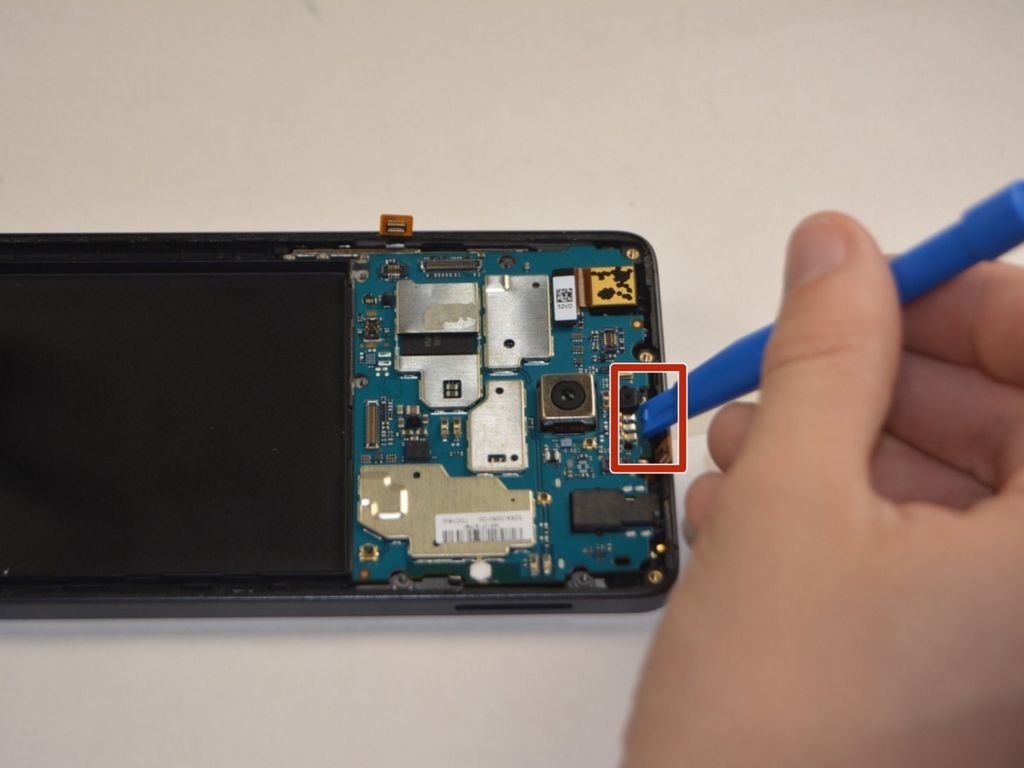

Пластиковой лопаткой извлеките с телефона материнскую плату.

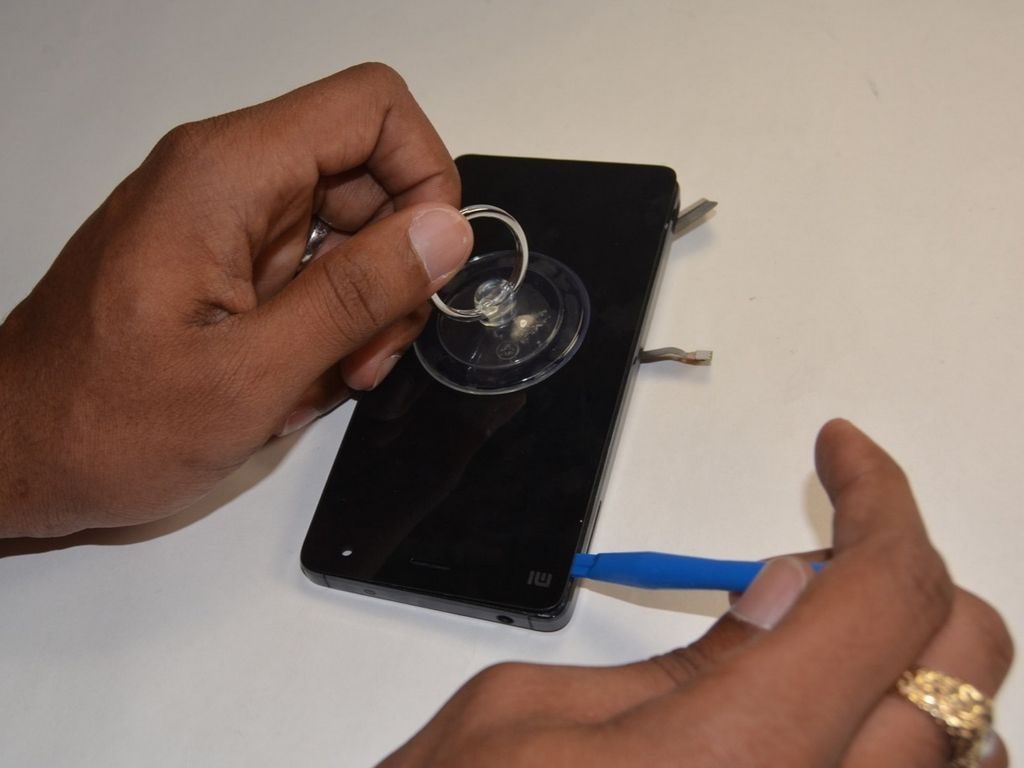

После того как извлекли с телефона аккумуляторную батарею и материнскую плату, можете приступать к разделению дисплея от передней рамки телефона. Для этого воспользуйтесь присоской, чтоб можно было за нее тянуть дисплей, а пластиковым инструментом, лопаткой или медиаторами, вставив в зазор между рамкой и дисплеем начните их разделять.

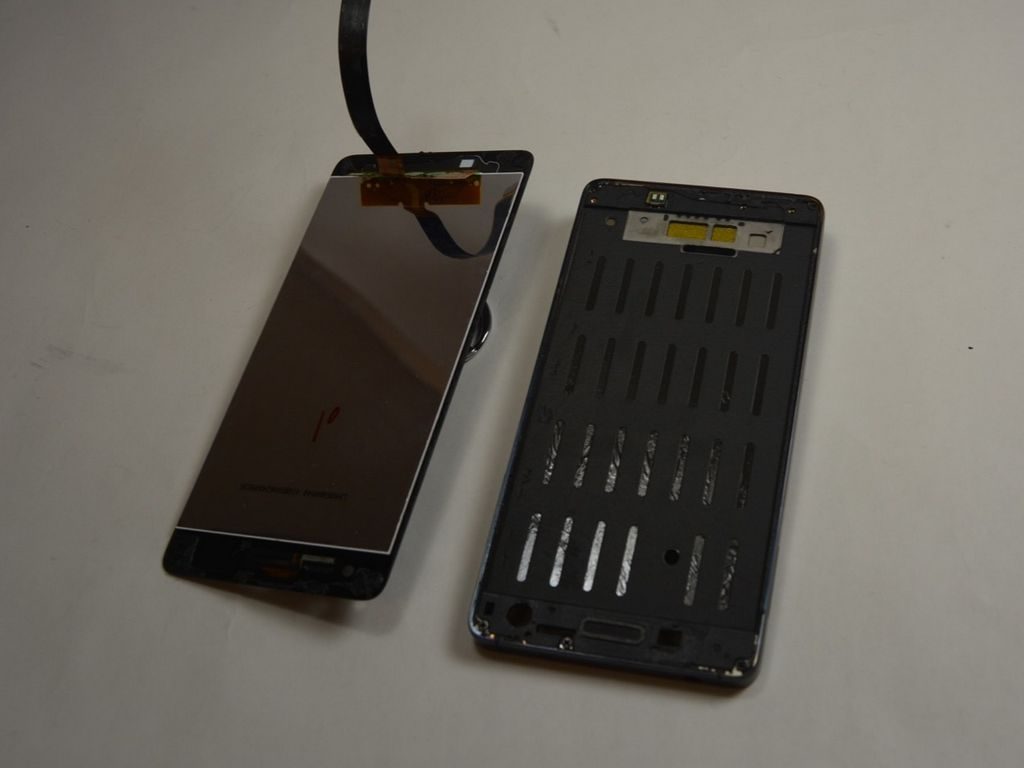

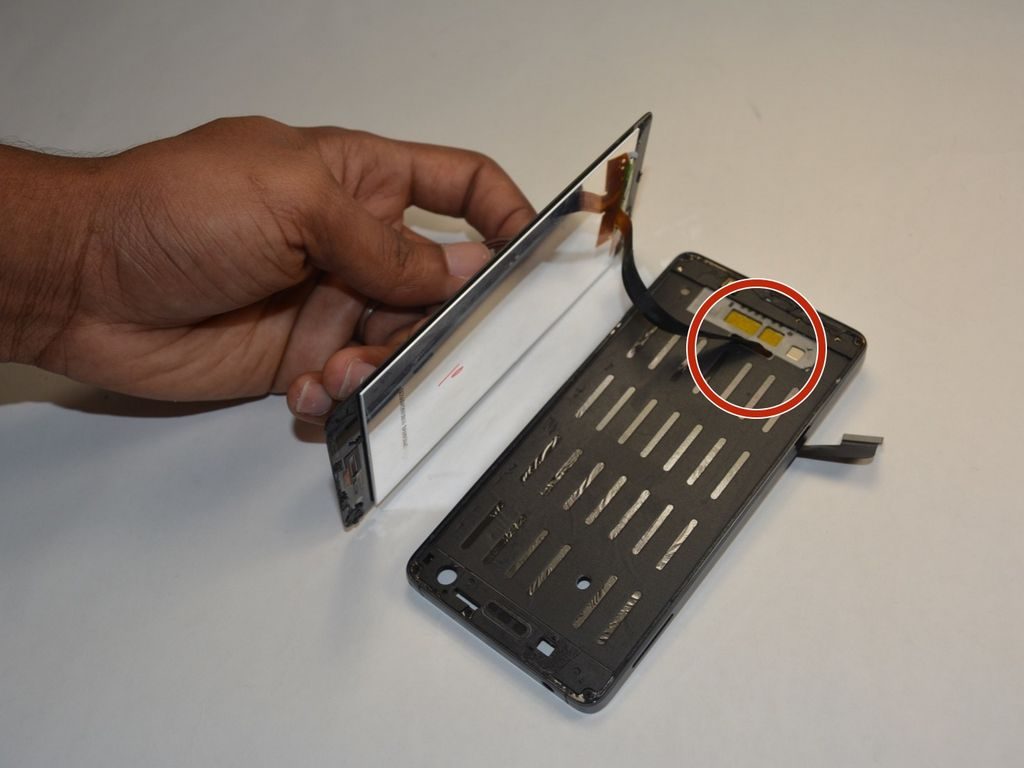

После того как отсоедините дисплей от рамки, останется протянуть шлейф дисплея в отверстие рамки и при сборке, в то же отверстие проденьте шлейф нового дисплея.

Разборка Xiaomi Mi4 является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах! Если вам помогла наша инструкция: «Разборка Xiaomi Mi4», поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: «Разборка Xiaomi Mi4», задайте вопрос в комментариях или по ссылке «Задать вопрос»!

Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!
