Разборка Sony Xperia Z

19.03.2015 11:20
50765
49

Полная, пошаговая инструкция по разборке телефона Sony Xperia Z. Если ван надо заменить аккумуляторную батарею, разбитый дисплей или разобрать для просушки утопленный телефон Sony Xperia Z, все это вы сможете сделать самостоятельно с помощью данной статьи.

Выше я специально написал про утопленный телефон  Sony Xperia Z, так как со временем ваш телефончик потеряет защиту от пыле и влагостойкости и вы не подозревая этого можете его утопить, после чего его нужно будет разобрать и просушить.

Купить дисплей в сборе для Sony Xperia Z + клей + инструмент для разборки

Купить заднюю крышку + NFC для Sony Xperia Z

Купить микрофон + кнопки громкости и питания для Sony Xperia Z

Купить динамик для Sony Xperia Z

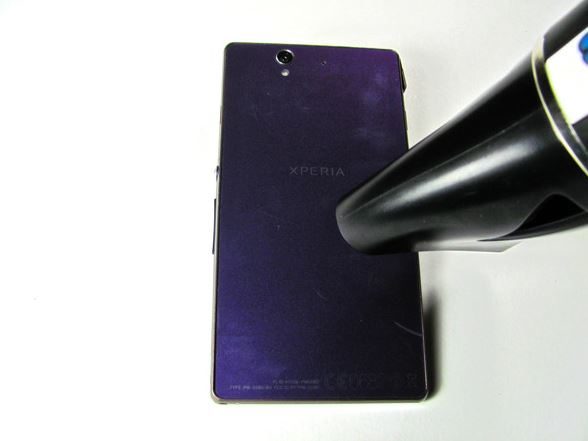

Первым шагом нужно включить фен и начать прогревать заднюю сторону телефона, чтоб размягчить клей и снять заднюю крышку.

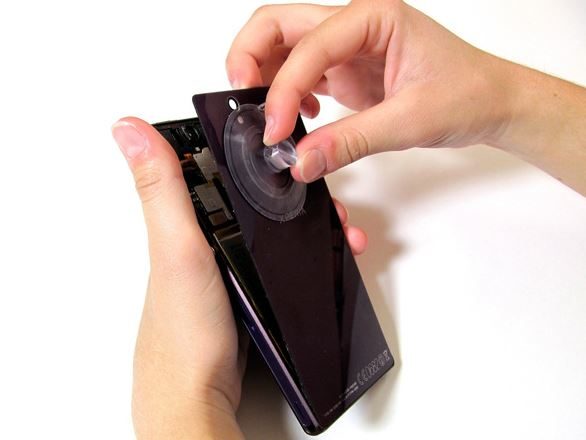

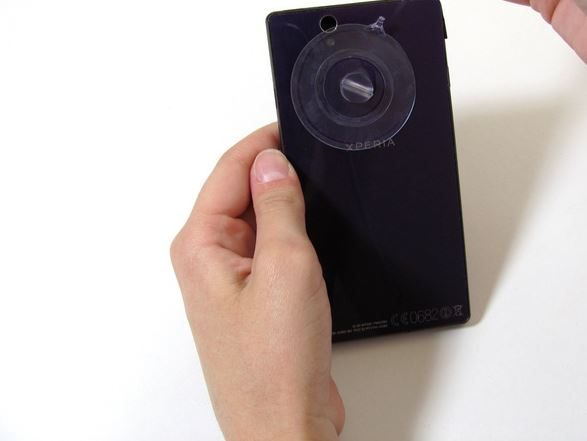

После этого прикрепите присоску в верхней части корпуса и легонько потяните на себя, чтоб получился небольшой зазор между задней крышкой и корпусом телефона.



В получившийся зазор между корпусом и задней крышкой вставьте пластиковую лопатку или медиатор, и начните отсоединять заднюю крышку.



После того, как вы снимите заднюю крышку водостойкость вашего телефона будет потеряна, вам придется потрудиться при сборке, чтоб телефон снова был пыле и влагостойкий, для этого купите специальный клей, которым клеят дисплеи к рамкам телефонов.



Теперь у нас есть доступ к аккумуляторной батарее и внутренним компонентам телефона. Не забудьте очистить швы телефона от старого клея.  Пластиковым инструментом отсоедините разъем аккумуляторной батареи от материнской платы телефона.

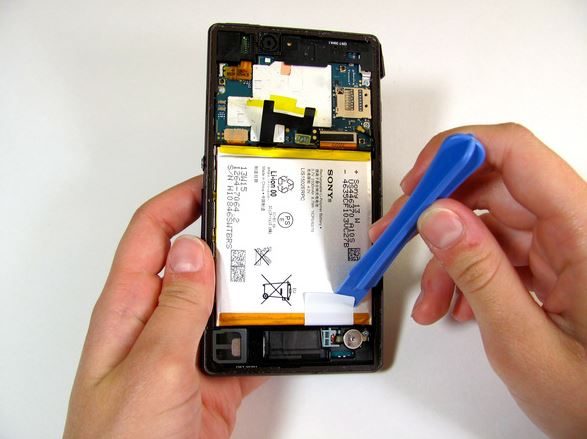

Пластиковым инструментом очистите белый скотч с аккумуляторной батареи в нижней ее части.

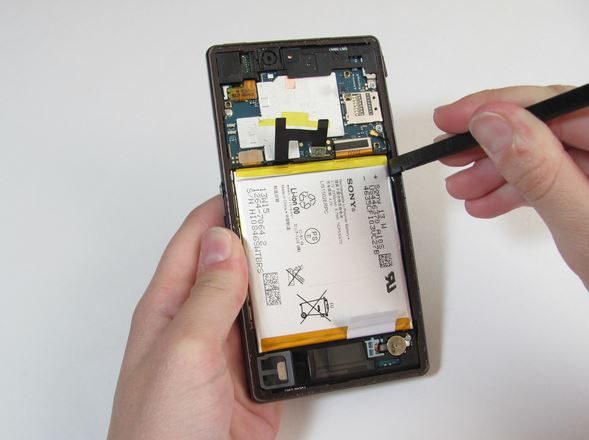

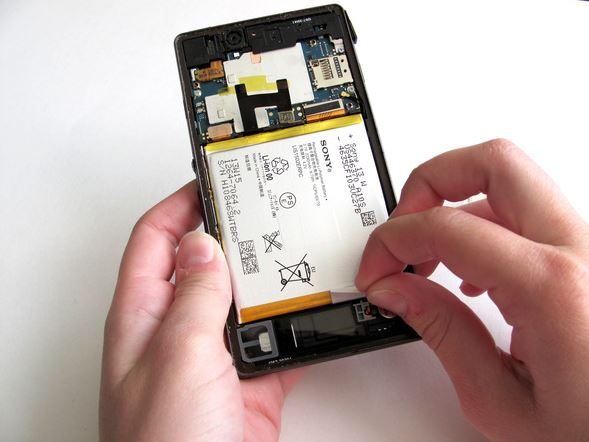

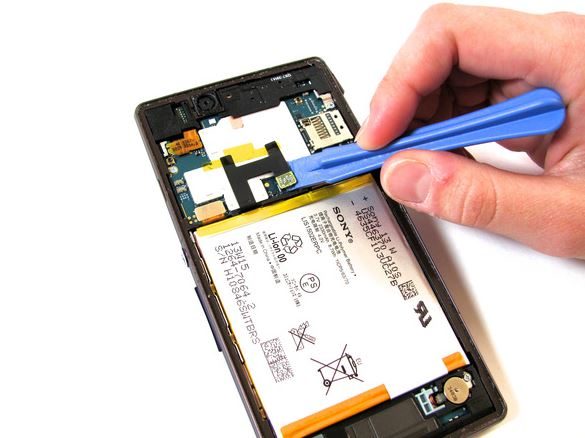

 Вставьте инструмент spudger с правой стороны батареи, чтоб отклеить ее от корпуса телефона.



Кабели уходят вертикально вниз на телефоне под аккумулятором и могут быть легко повреждены. Убедитесь в том, чтобы поместить spudger в указанную область.

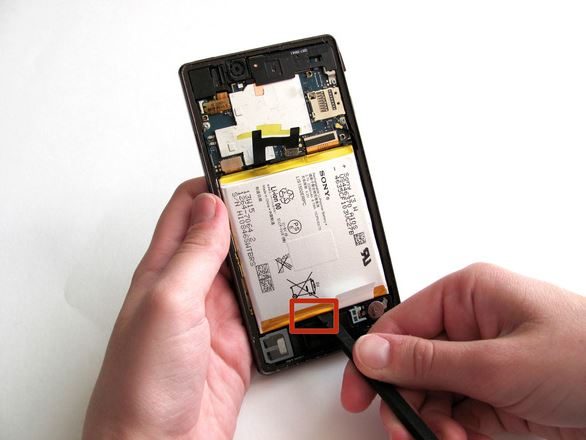

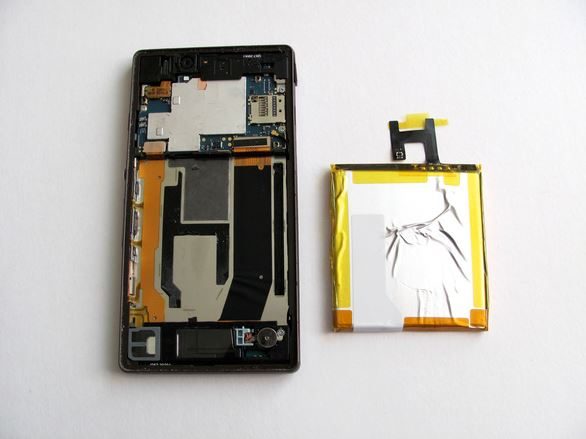

Вставьте spudger внизу по центру, чтобы ослабить клей. Отделите аккумулятор от телефона, поддев его инструментом spudger вертикально вверх. Это может занять некоторое время так как клей очень сильный.

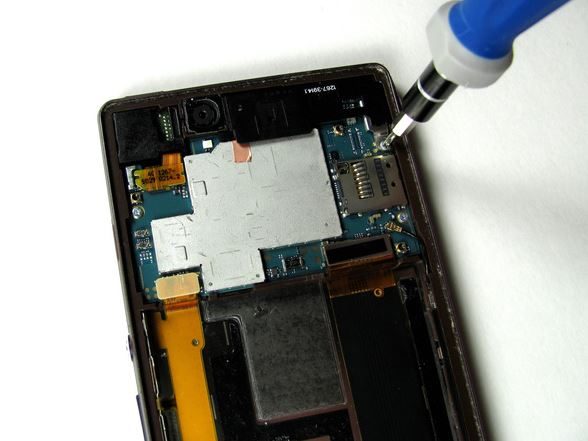

Открутите,  крестообразной отверткой, один 3мм винт #000 в верхней правой части материнской платы.



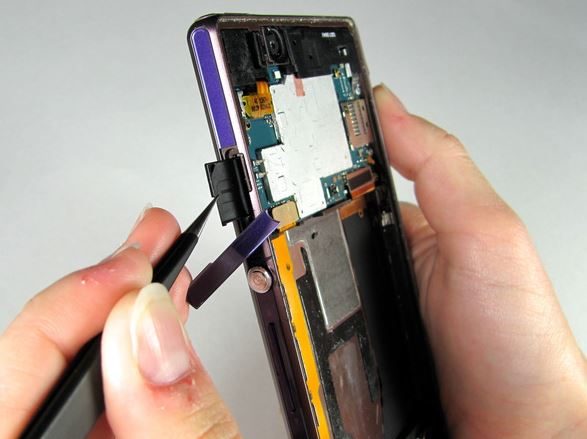

С помощью пластиковой лопатки снимите пластмассовую защиту разъема зарядного гнезда.

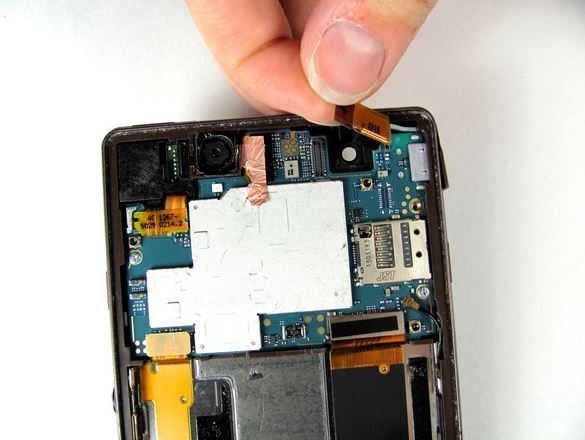

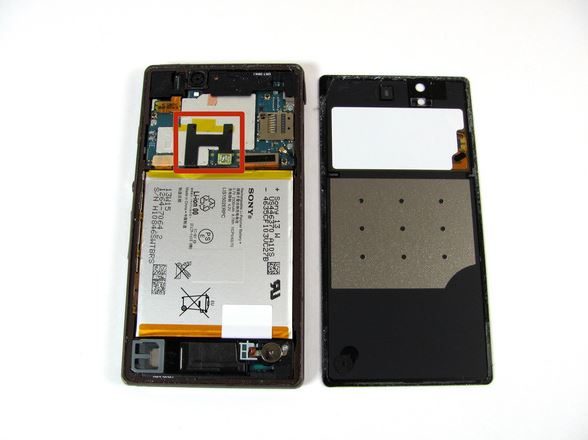

Аккуратно снимите медную ленту с материнской платы, как показано на фото ниже.

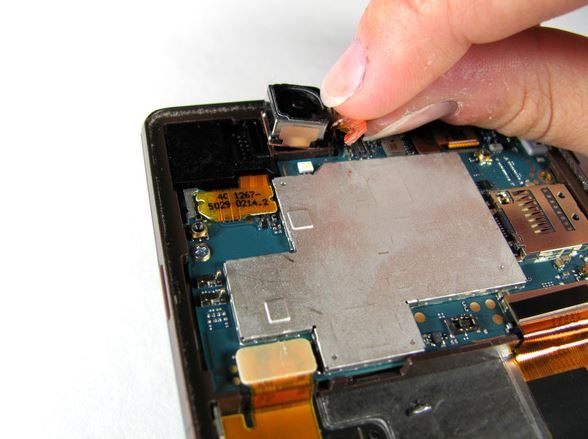

После того как освободите медную ленту, можете легко снять заднюю камеру.

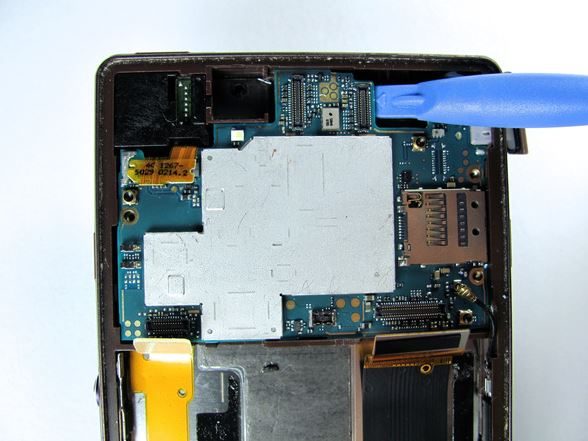

Пластиковым инструментом отключите разъем фронтальной камеры.



После этого можете легко снять фронтальную камеру.

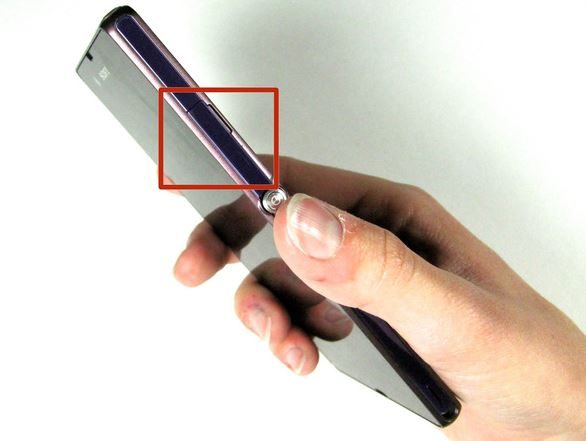

SIM карта в телефоне находится в неподписанном слоте над кнопкой питания. Аккуратно откройте крышку, надавив влево ногтем. Для извлечения SIM карты разбирать телефон не обязательно!



Как только вы откроете крышку SIM карты, внутри будет лоток. Используя пинцет извлеките его вместе с SIM картой с телефона.

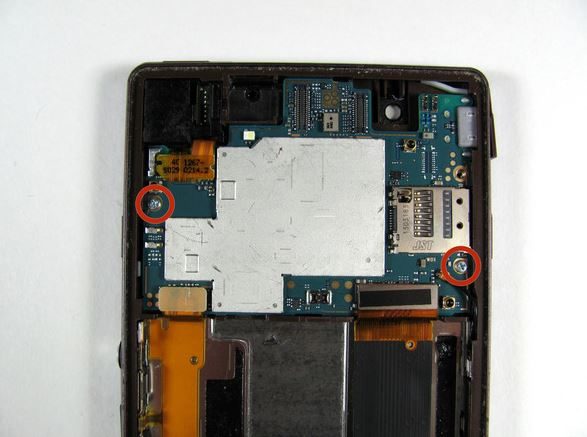

Открутите два 3мм винта Phillips #000, расположенные один в левой части посредине, второй в правой  части внизу материнской платы.

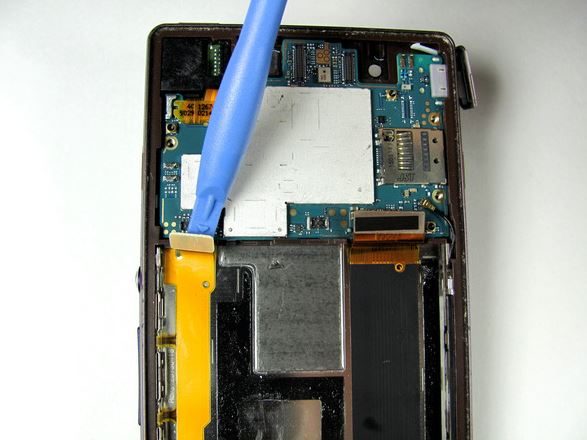

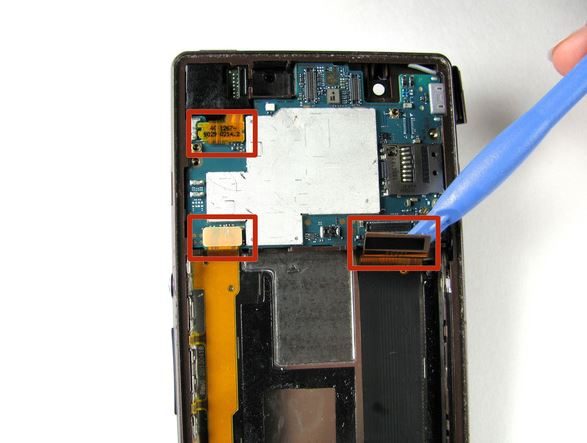

Аккуратно подденьте инструментом и отключите три разъема шлейфов на материнской плате.Они расположены внизу справа, внизу слева, и в верхнем левом углах материнской платы. Будьте предельно осторожны, чтоб не порвать шлейф!

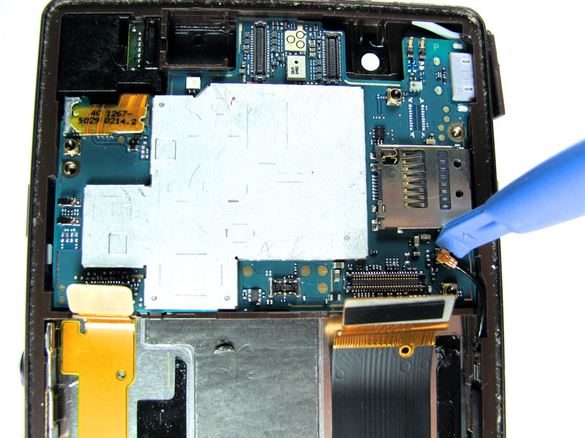

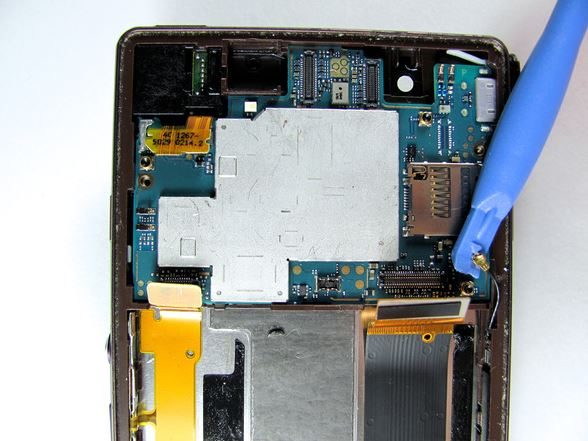

Пластиковым инструментом, отключите разъем антенны, расположен в нижней правой части материнской платы и приподнимите провод вверх, чтоб не мешал при дальнейшей разборке.

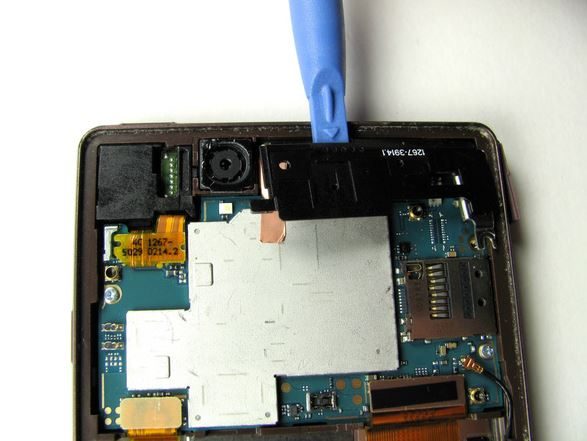

Материнская плата к корпусу телефона приклеена и снять ее будет не совсем просто. Чтоб ее снять, используйте пластиковую лопатку, осторожно приподнимите ее сначала в верхней части а потом в нижней части и так по несколько раз, пока клей не ослабнет полностью, что позволит легко извлечь материнскую плату с корпуса телефона.

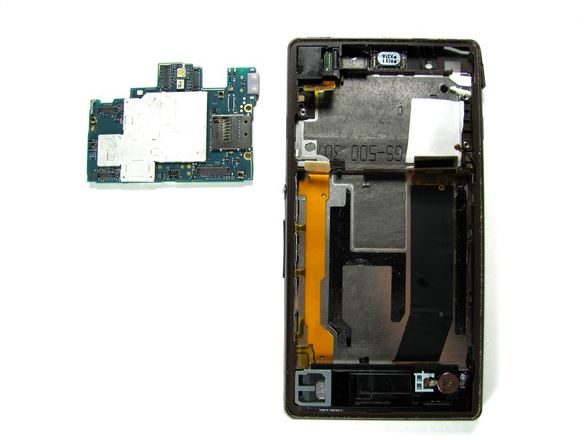

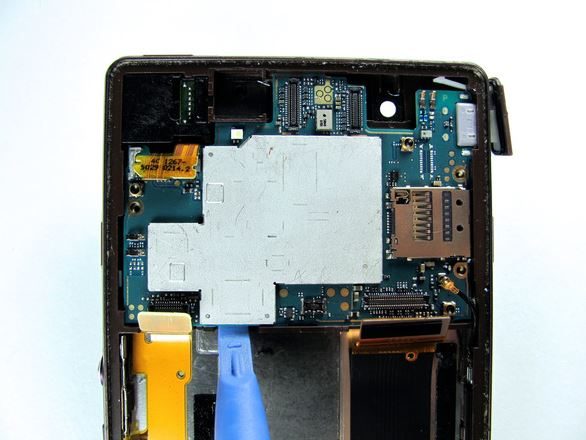

Вот так выглядит корпус разобранного телефона Sony Xperia Z и отдельно материнская плата.


Разборка Sony Xperia Z является трудоемкой работой, требующей аккуратности и внимания, поэтому не приступайте к разборке если не уверены в своих силах!

Если вам помогла наша инструкция: "Разборка Sony Xperia Z", поддержите наш сайт — поделитесь ссылкой с друзьями:

Уважаемые пользователи, если у вас есть какие-либо вопросы по инструкции: "Разборка Sony Xperia Z", задайте вопрос в комментариях или по ссылке "Задать вопрос"!
Мы постараемся ответить вам в самый короткий строк и дадим развернутый ответ по вашей проблеме!
